扳机式压力雾化喷枪三维结构设计

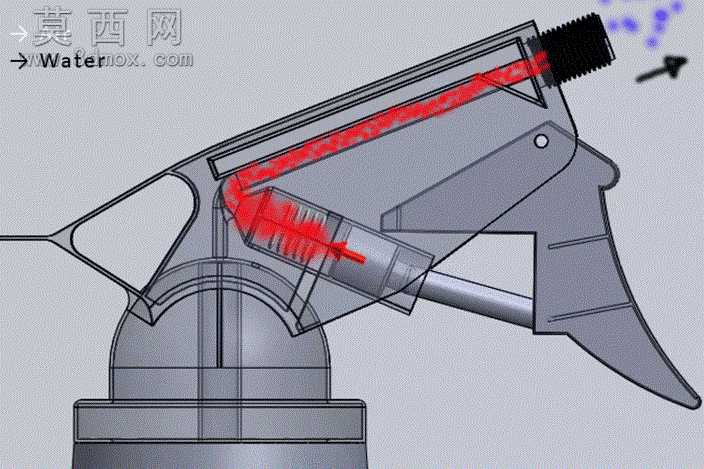

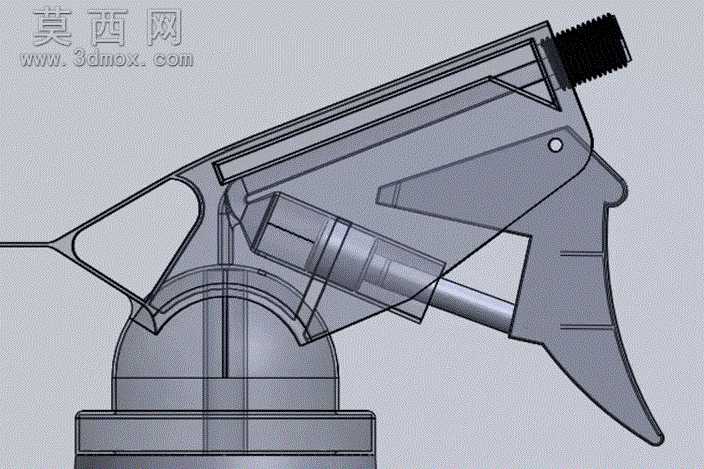

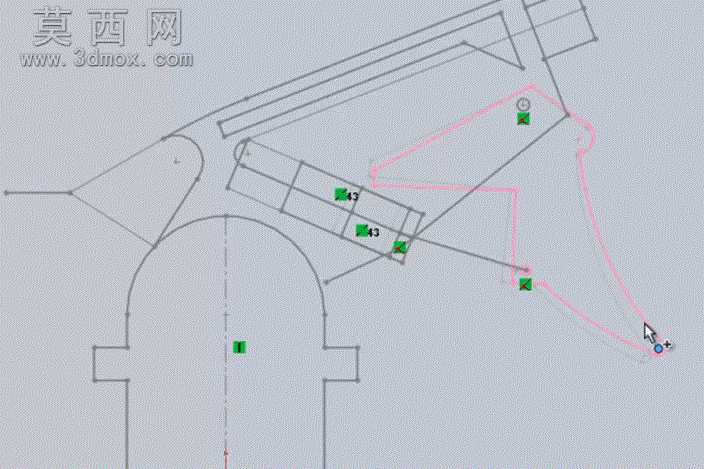

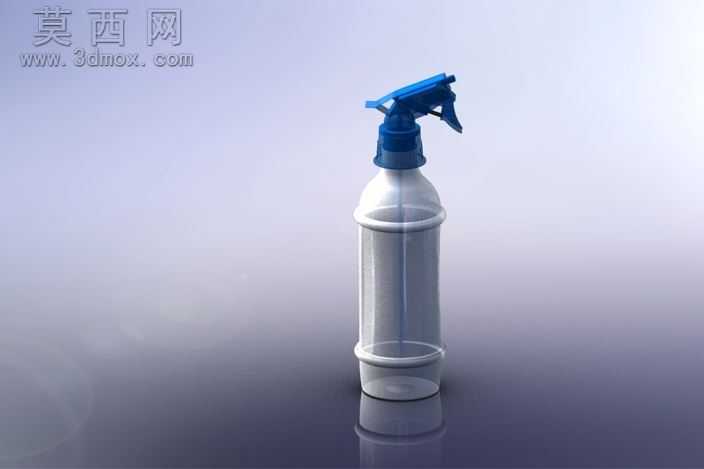

本模型为扳机操作式压力雾化喷枪，整体采用三维参数化建模完成，完整还原了喷枪的全部装配结构与内部流体通路。建模过程中首先对喷枪的握持枪身、扳机组件、下部储料基座、前端喷嘴接口四大主体模块进行独立草绘，通过拉伸、切除、曲面放样等特征命令构建各零件的基础外形，再依据实际装配约束完成同轴配合、铰接配合与密封面贴合，确保各活动部件的运动逻辑符合真实产品的操作特性。模型对内部流体通道做了透明化剖切展示，清晰呈现了压力流体从下部基座进入枪身、经扳机控制的阀组结构、最终从前端喷嘴高速喷出的完整路径，红色高亮的流体示意直观体现了雾化作业时的介质流向。材质渲染上，枪身主体采用半透明工程塑料材质，既可以展现内部结构布局，又还原了手持喷枪轻量化的材质特性，扳机、阀杆等受力部件赋予金属哑光材质，喷嘴接口处做了螺纹细节的精细化建模，还原真实的管路连接结构，基座部分采用深色耐磨塑料材质，区分不同功能部件的材质差异。设计过程中重点优化了扳机的铰接转动行程与阀组开闭的对应关系，确保扳机扣动行程与流体喷出量的线性匹配，同时对枪身的握持曲面做了人体工学弧度处理，贴合手持操作的握持姿态，内部流道做了顺滑过渡处理，减少压力流体在通路内的阻力损耗，避免出现紊流影响雾化效果。模型完整还原了压力雾化喷枪依靠压力差实现液体雾化、通过扳机控制通断与流量的核心工作原理，各零件的壁厚、铰接间隙、密封位置都按照实际量产产品的尺寸规范进行设计，可直接用于涂装设备的结构参考、教学演示或二次优化设计，清晰的剖切展示也能帮助使用者快速理解这类手持雾化工具的内部构造与工作逻辑。
