自紧式莫氏锥柄钻夹头结构设计展示

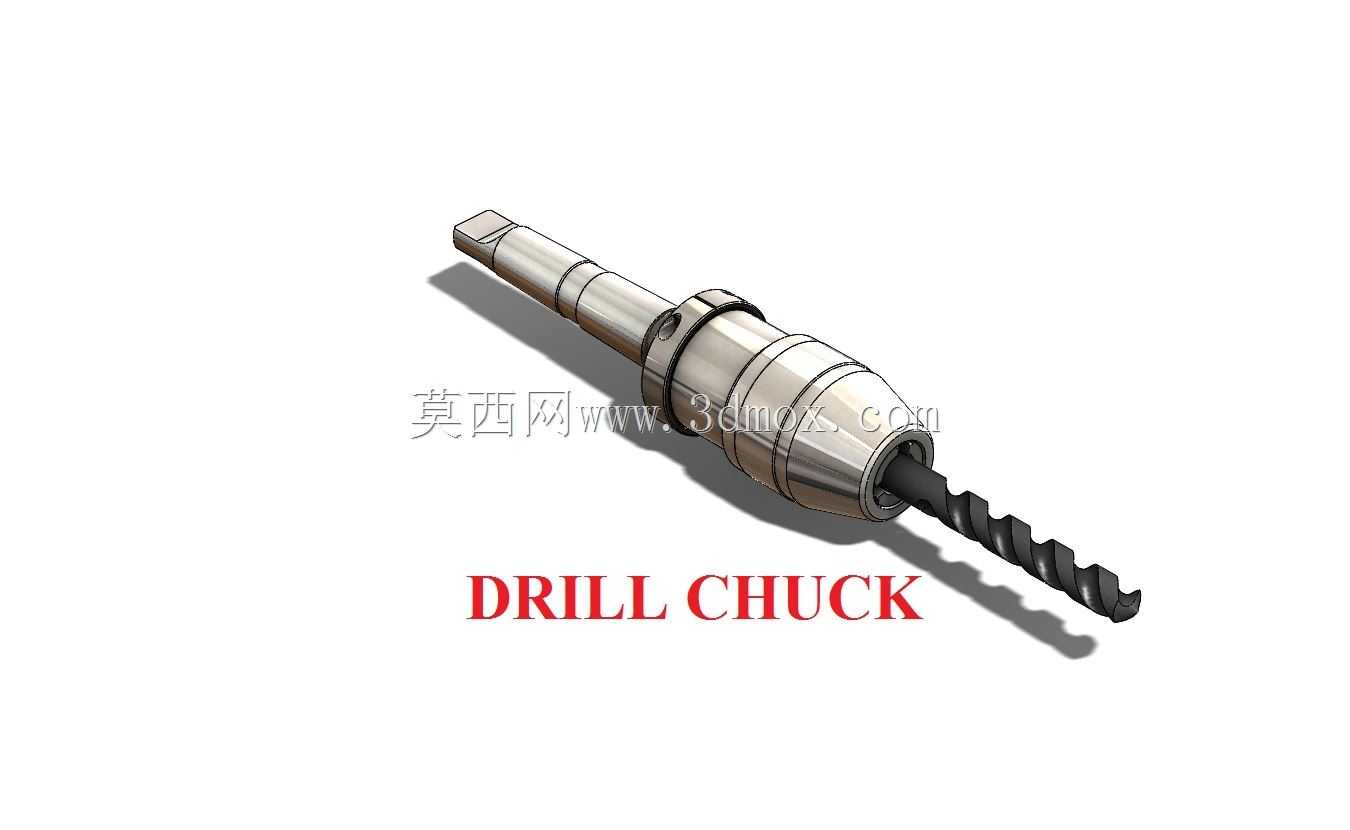

这款钻夹头是金属切削加工领域应用极为广泛的机床配套工装部件，主要适配台式钻床、立式钻床、摇臂钻床、加工中心以及手持电钻等各类带旋转输出的钻削设备，承担直柄麻花钻、直柄铰刀、直柄丝锥等孔加工刀具的夹持固定功能，是机械加工车间、设备维修工位、五金加工作坊里不可或缺的基础功能配件，能够在设备高速旋转输出扭矩的过程中牢牢锁紧刀具，避免刀具打滑、窜动、脱落，保障孔加工的尺寸精度与作业安全。从功能特性来看，这款锥柄连接的自紧式钻夹头依靠钻削过程中的轴向切削反作用力自动实现夹爪的锁紧，切削扭矩越大夹持力越强，相比传统扳手式钻夹头省去了手动松紧夹头的操作步骤，换刀效率更高，也避免了扳手丢失、忘取扳手引发的设备启动安全隐患；夹头内部采用三爪同步定心结构，三个夹爪沿圆周120度均匀分布，沿内部斜槽同步进退，能够保证夹持刀具的回转中心与设备主轴回转中心高度重合，有效降低钻削过程中的刀具跳动，提升孔加工的同轴度与表面质量，可适配夹持范围内不同直径的直柄刀具，覆盖常规小直径孔加工的全场景刀具装夹需求。在设计思路上，这款钻夹头采用分体式模块化结构设计，尾端为标准莫氏锥柄，能够直接与对应锥度的机床主轴内孔配合，依靠锥面的摩擦力传递扭矩，安装时仅需将锥柄表面擦拭干净后推入主轴锥孔即可完成锁紧，拆卸时通过主轴楔铁即可快速顶出，安装定位精度高、互换性强；夹头主体外壳采用滚花防滑设计，手动初始锁紧时增大手部摩擦力，便于初始预紧操作；内部夹爪采用硬质合金镶片设计，提升夹持面的耐磨性与咬合摩擦力，长期使用也不会出现夹爪磨损打滑的问题，延长产品整体使用寿命。从安装边界与尺寸适配来看，这款钻夹头的莫氏锥柄严格遵循标准锥度参数，可适配对应规格的主轴锥孔无需额外改装，夹头最大外径控制在常规机床的刀具避让空间范围内，不会在钻削行程内与工件、夹具发生干涉；整体长度匹配常规钻床的主轴行程范围，既保证了足够的刀具夹持深度，也不会因为总长过长影响主轴的有效加工行程；前端夹头的开合范围覆盖常用小直径直柄刀具的夹持需求，能够满足从微孔钻削到常规直径扩孔、铰孔、攻丝的多工序装夹要求，适配绝大多数常规孔加工场景的使用需求。
