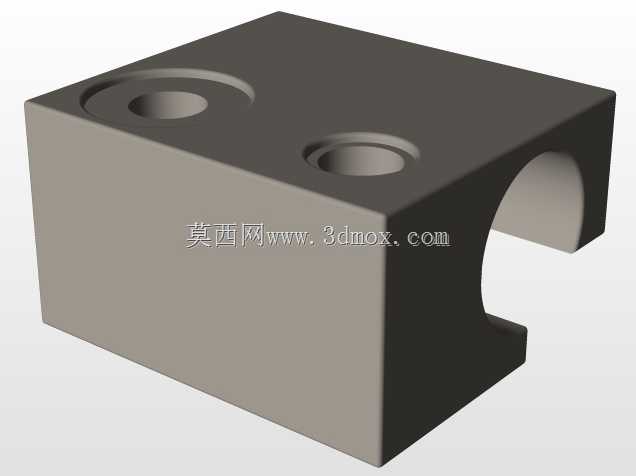

干式免润滑直线导轨传动组件

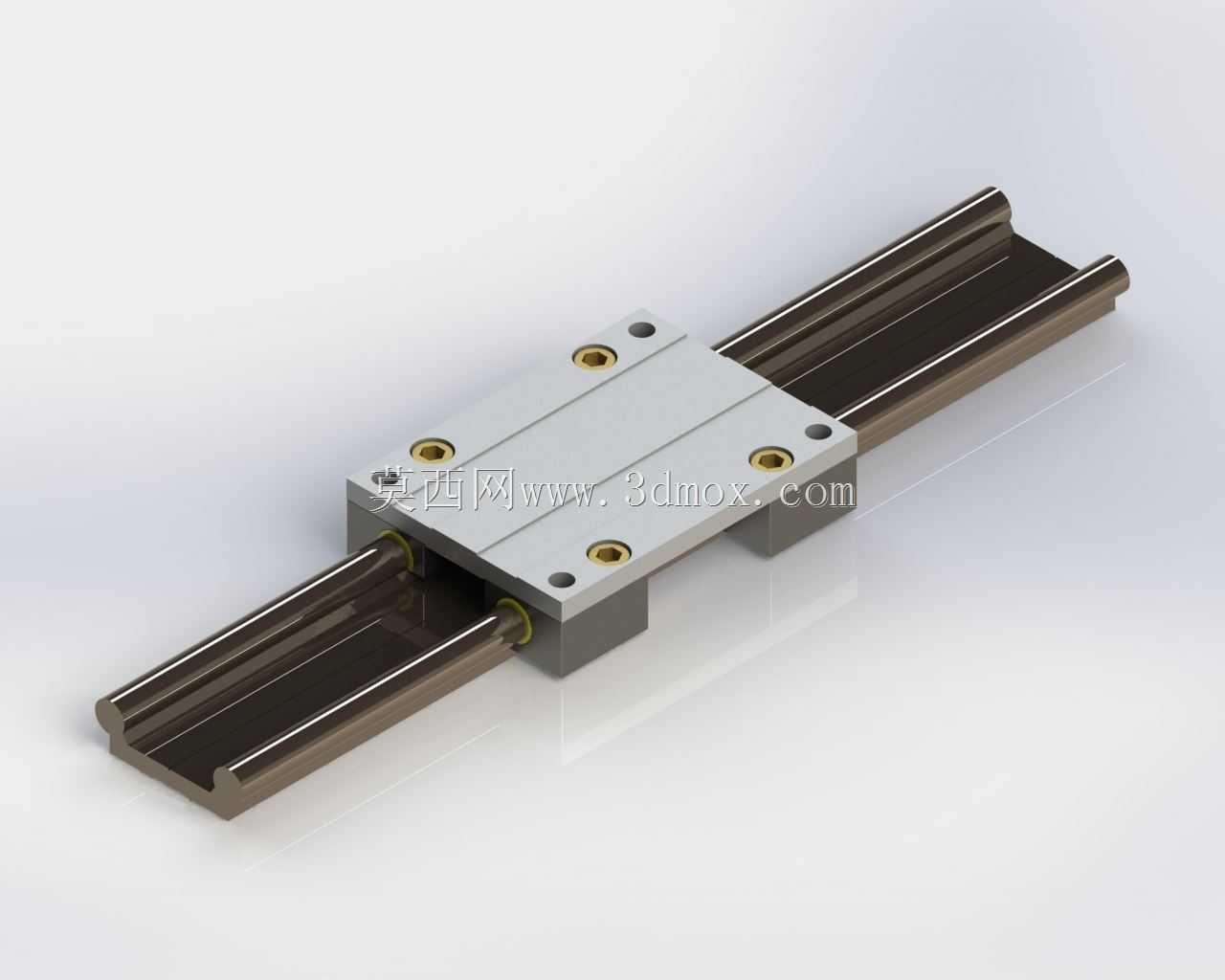

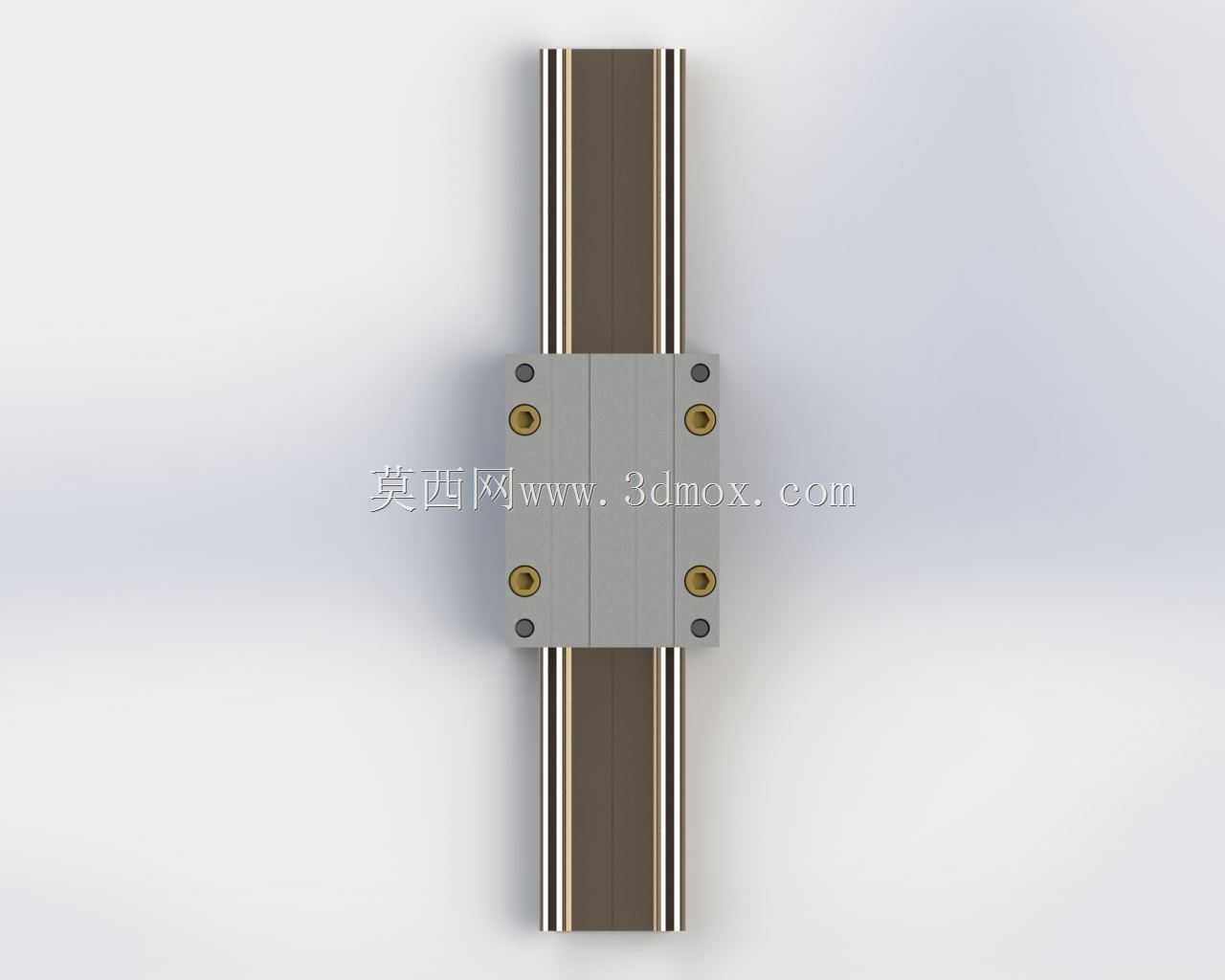

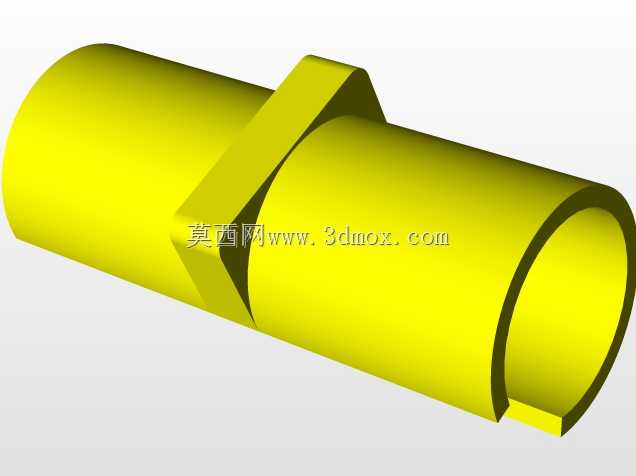

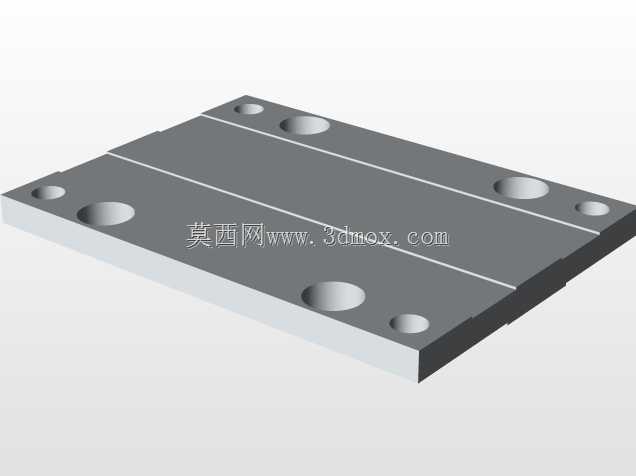

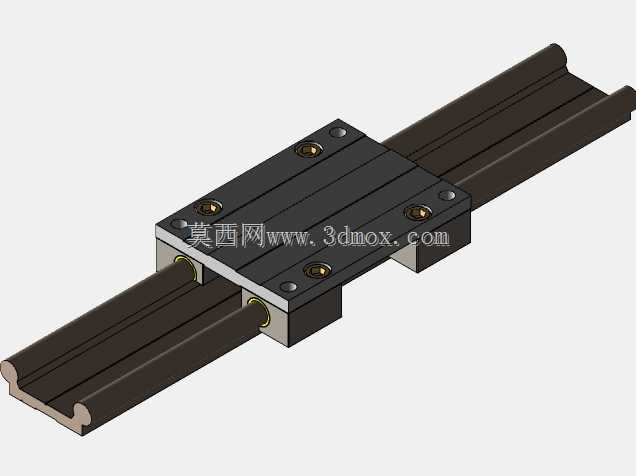

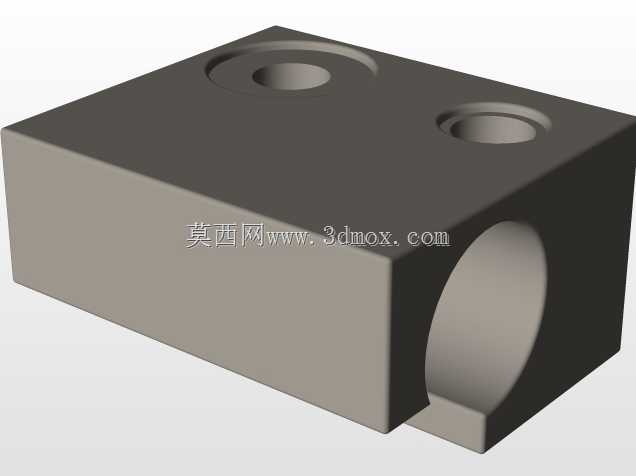

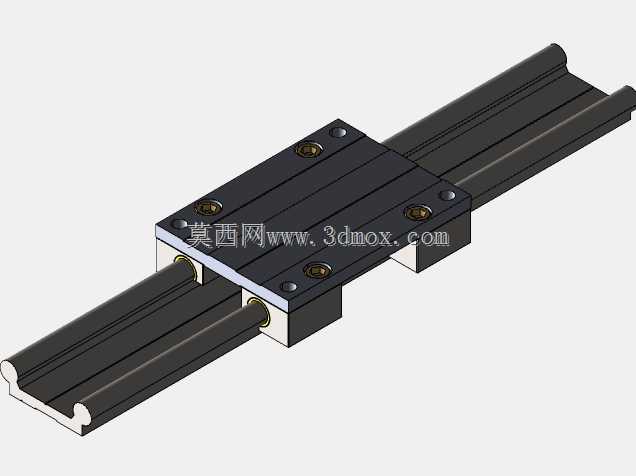

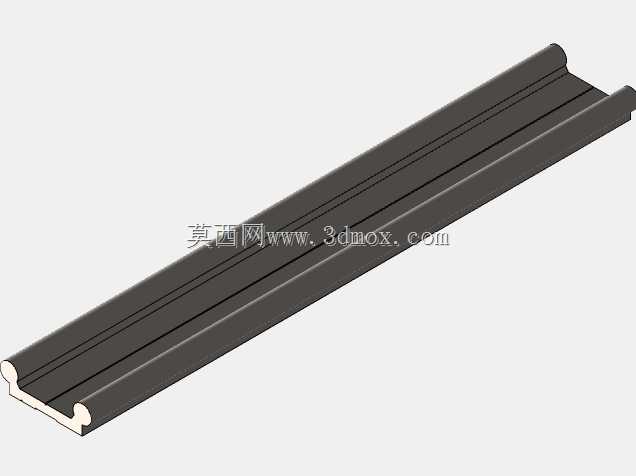

这款干式免润滑直线导轨，是面向洁净工况、免维护需求场景开发的直线传动导向部件，广泛应用于食品加工生产线、医疗检测设备、半导体晶圆传输工位、无尘车间自动化输送机构等对润滑脂污染零容忍的作业场景，能够在无额外油脂润滑的条件下长期稳定运行，避免传统润滑导轨的油脂滴落、挥发污染加工物料或洁净环境的问题，同时大幅降低设备日常维护的频次与运维成本。从实际功能特性来看，该导轨采用滑动摩擦副结构，滑块内置的自润滑耐磨材质无需定期加注润滑脂，即可在滑块沿导轨往复运动过程中持续提供均匀的低摩擦阻力，运行过程无卡顿、无爬行现象，导向精度稳定，能够承受垂直于导轨安装面的径向载荷、平行于安装面的横向载荷，以及小幅的倾覆力矩，满足常规自动化工位的负载导向需求。在设计思路上，这款导轨采用对称式结构布局，导轨本体为双滚道平行设计，滑块主体采用轻量化铝合金材质加工，在保证结构刚性的前提下降低了运动部件的整体重量，适配高速往复运动的工况需求；滑块上的安装孔位采用等间距标准化布局，能够直接适配行业通用的安装尺寸，无需额外加工转接板即可完成装配，降低设备设计阶段的适配难度。滑块与导轨接触的摩擦面嵌入了高性能自润滑耐磨片，耐磨片与导轨接触面做了微纹理储屑设计，能够收纳运行过程中产生的微量磨屑，避免磨屑卡滞造成的运动阻力骤增问题，延长导轨整体使用寿命。从外形尺寸与安装边界来看，导轨截面为规整矩形，可根据实际行程需求裁切对应长度，导轨底部为平面安装基准，可通过侧面定位销完成快速定位锁紧；滑块整体为方正块状结构，四个角点设置有沉头安装孔，安装时螺栓从滑块顶部向下锁紧即可完成负载部件的固定，滑块两侧与导轨端面预留有足够的缓冲件安装空间，可在行程两端加装限位缓冲块，避免硬碰撞造成的部件损伤。整体结构无外露润滑结构，外表面平整无积尘死角，日常清洁维护十分便捷，适配各类对洁净度、维护便捷性有较高要求的直线传动工位。
