右侧式铁路道岔锁闭检测装置结构

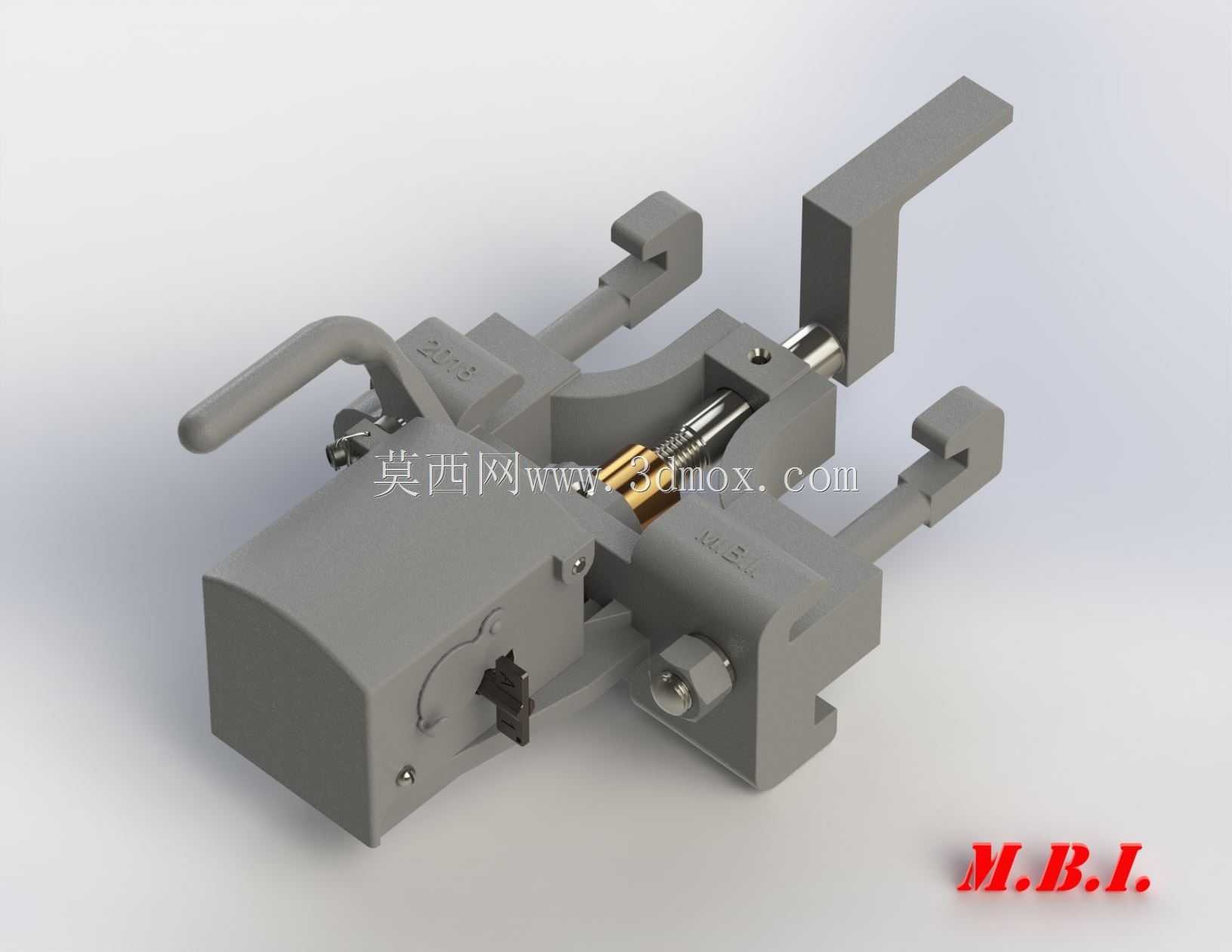

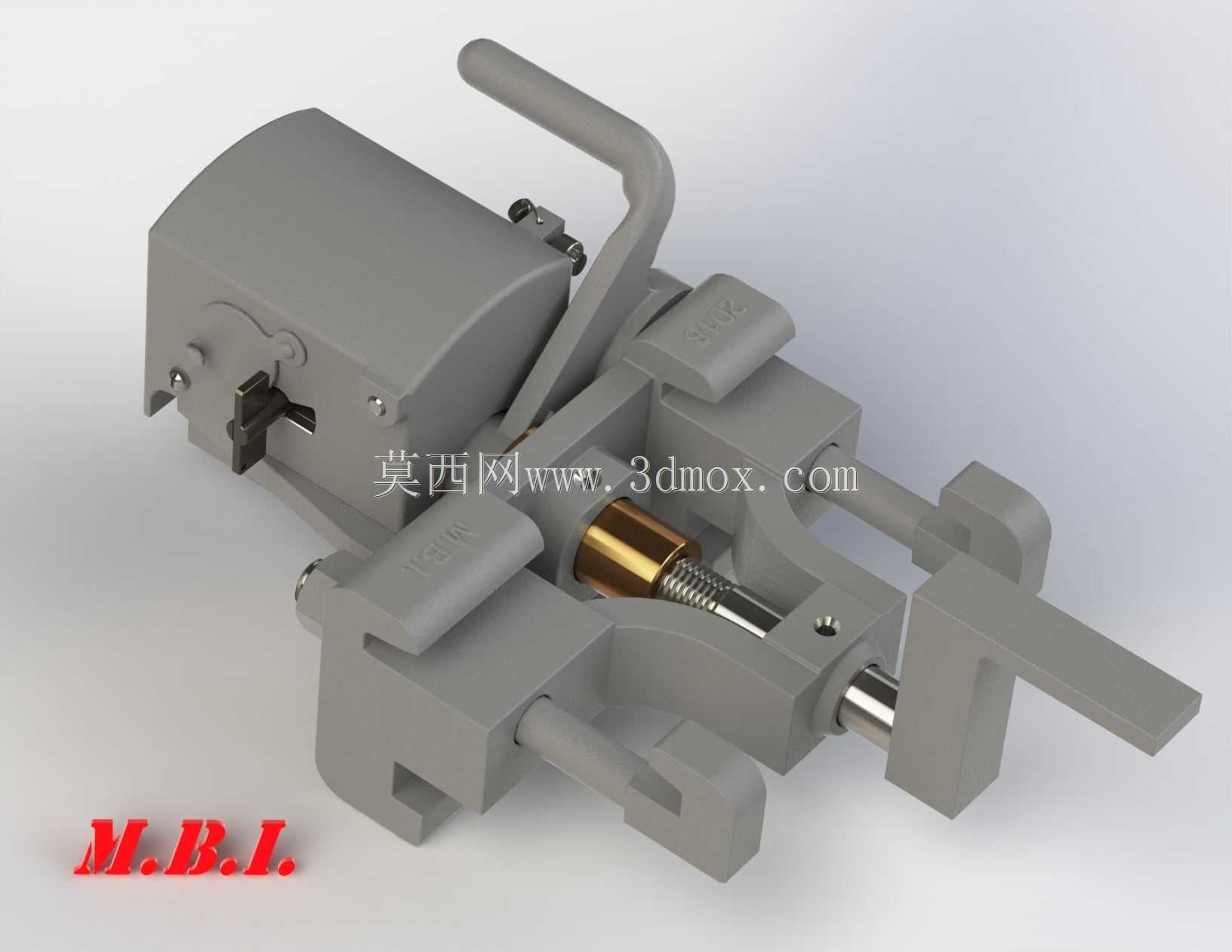

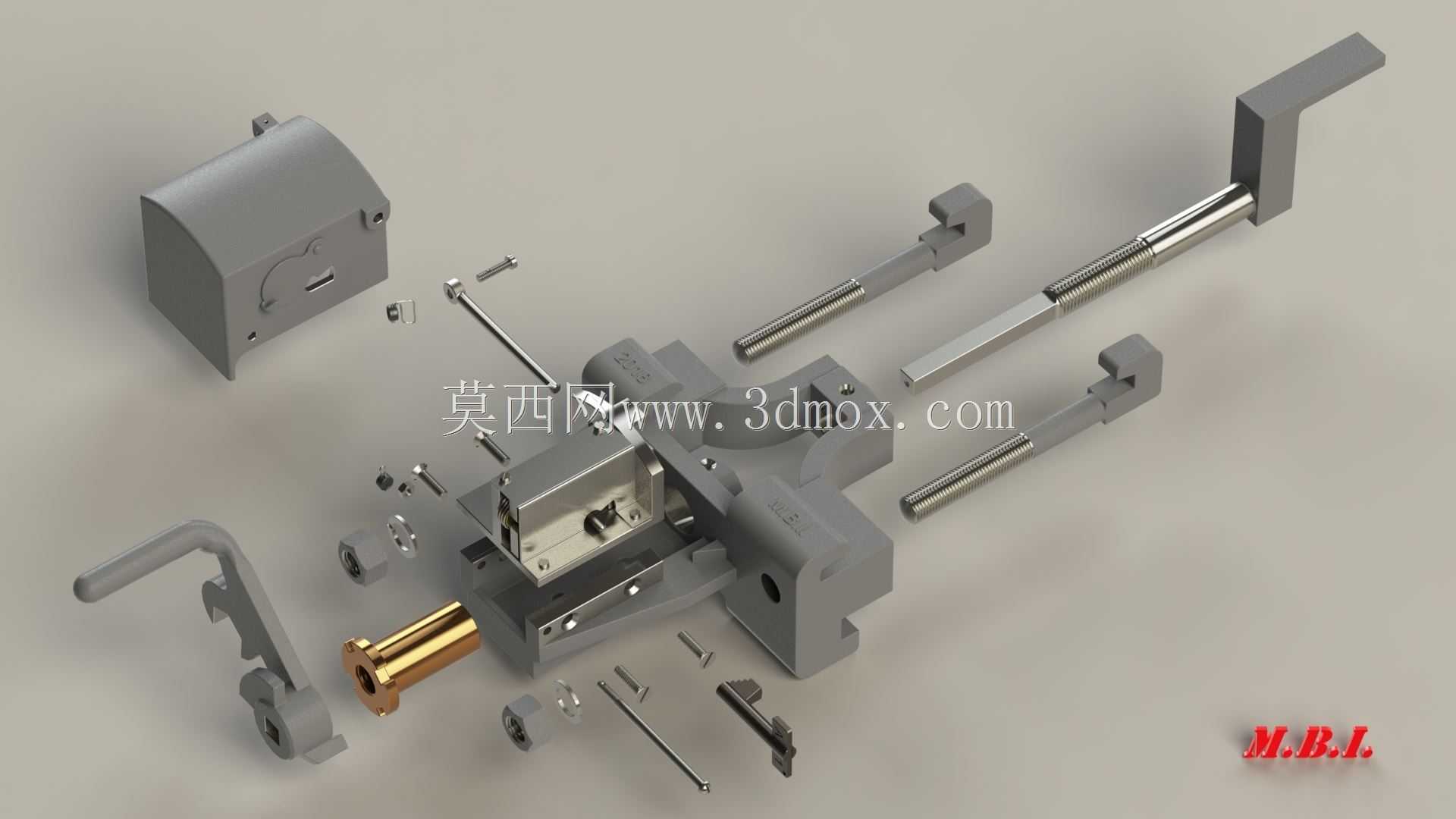

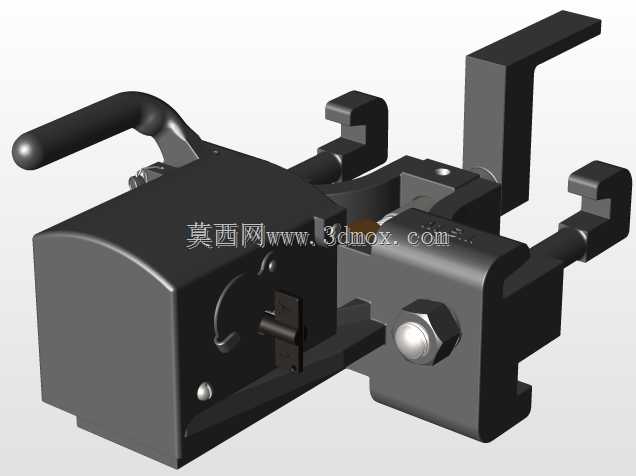

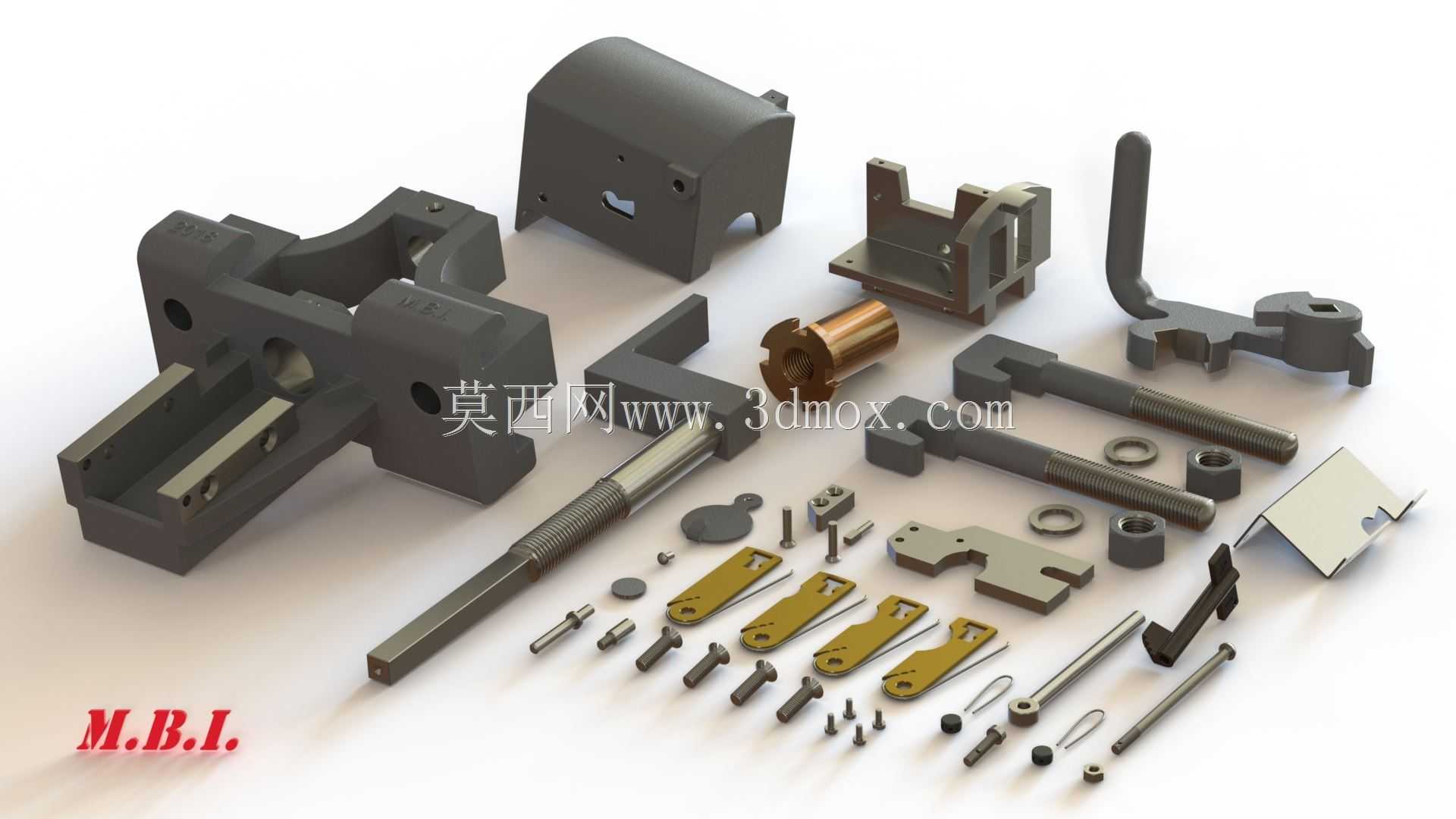

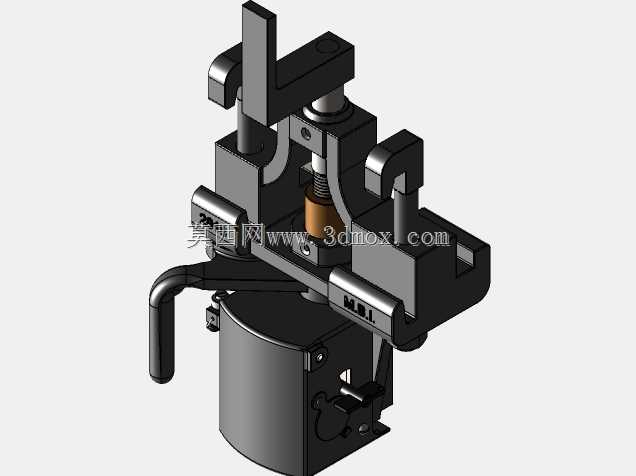

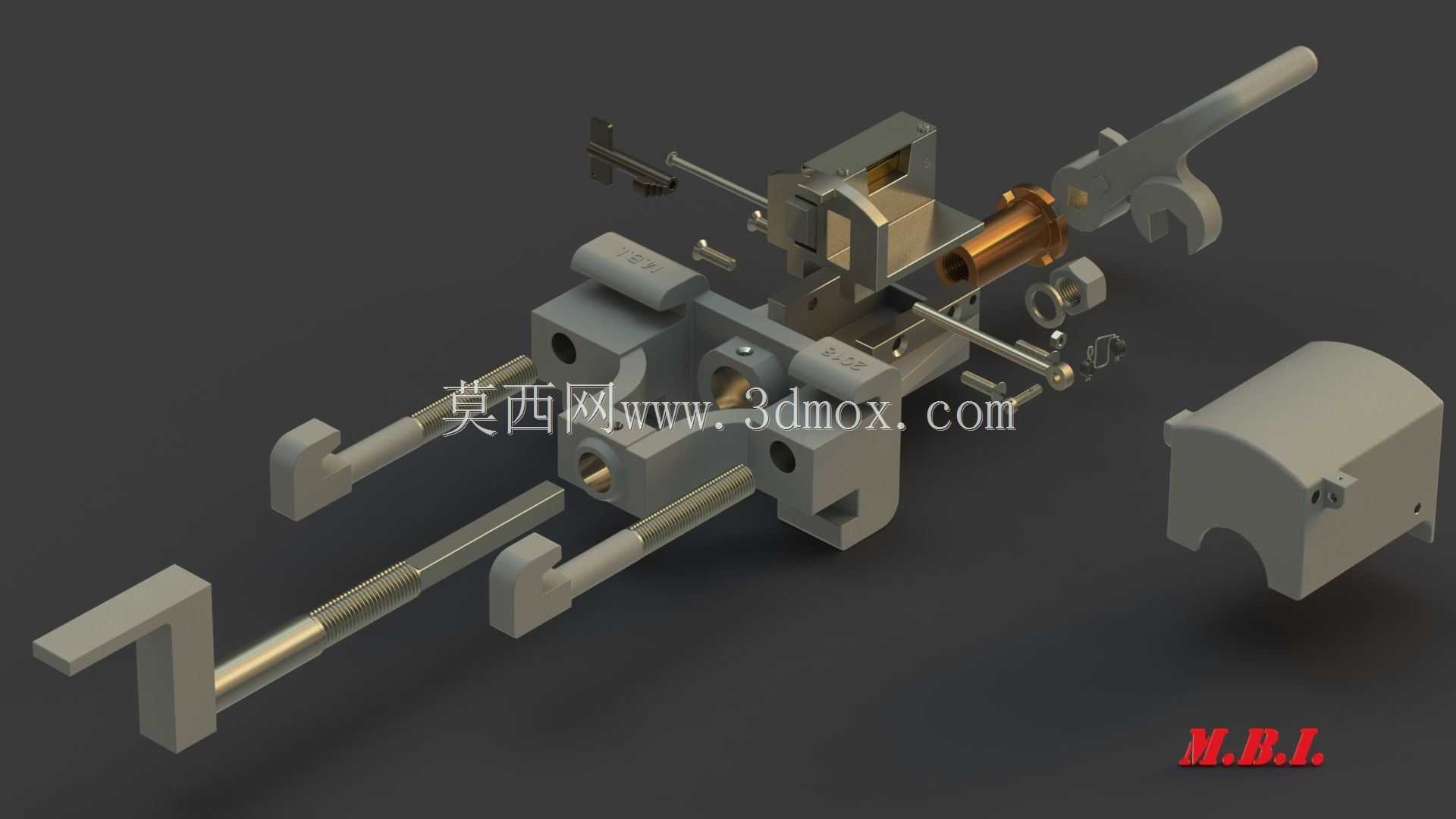

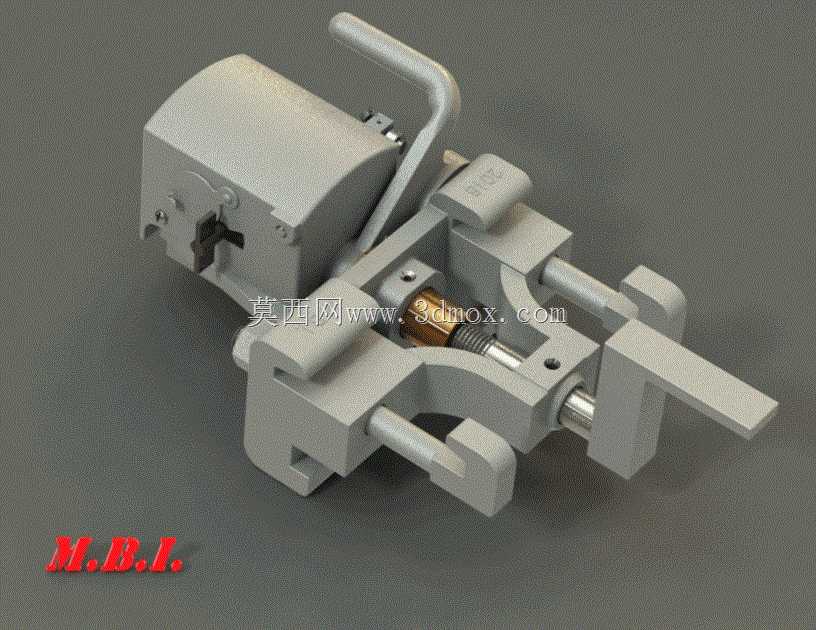

该装置应用于铁路轨道交通场站的道岔运维作业场景，是保障铁路线路道岔位置可靠锁定、行车安全的核心执行与检测部件，主要安装在铁路道岔的转辙部位，与道岔转辙设备配合完成道岔位置的锁闭与状态确认工作。在实际线路运行中，道岔作为引导列车转向的关键线路部件，其位置的准确性与锁闭可靠性直接决定行车安全，该装置能够在道岔转换至指定位置后，通过机械结构完成刚性锁止，避免列车通过时道岔受振动、冲击发生位置偏移，同时可同步反馈道岔的实际位置状态，为信号控制系统提供可靠的位置判定依据，杜绝道岔“假密贴”带来的行车安全隐患。从功能特性来看，整套装置采用模块化机械结构设计，整体由约四十个独立零部件组合而成，包含手动操作手柄、锁止执行块、传动丝杆、定位基座、状态触发组件等核心部分，既可以配合电动转辙设备完成自动锁闭动作，也可在设备检修、应急处置场景下通过手柄完成手动锁闭与解锁操作，适配现场不同作业工况的使用需求。设计过程中充分考虑铁路户外作业的复杂环境，整体结构采用对称式受力布局，锁止动作通过刚性机械副完成力的传递，无软连接传动环节，锁止状态下可承受列车通过道岔时产生的高频振动与横向冲击载荷，避免结构松脱失效；各运动副之间预留合理的配合间隙，可适应户外温差带来的零部件形变，同时减少沙尘、雨雪侵入后出现的卡滞问题。从安装边界来看，装置整体采用基座式安装结构，底部预留与道岔轨枕、转辙机安装支架匹配的固定接口，整体外形紧凑，横向安装尺寸适配标准轨距道岔的安装空间，纵向伸出的锁止执行端可直接与道岔尖轨的连接部位对接，安装时无需对现有道岔基础结构进行大规模改造，可直接适配主流型号的单开道岔右侧安装位；各运动部件的动作行程经过精准匹配，锁止行程完全覆盖道岔尖轨的密贴调整范围，可在道岔尖轨磨损、轨距微调的工况下仍保持可靠的锁闭力度，同时装置的状态触发部件位置可根据现场实际密贴情况进行微调，保证位置检测信号的准确性，避免出现锁闭到位但信号未触发、或信号触发但实际未锁止的错位问题。整体结构无复杂的电子元件，核心功能全部通过机械结构实现，后期运维过程中仅需对运动副进行定期润滑、检查连接螺栓紧固状态即可，具备极高的运行可靠性与环境适应性，能够满足铁路线路全天候、长周期的运行使用要求。
