窄幅长距链板输送设备三维结构

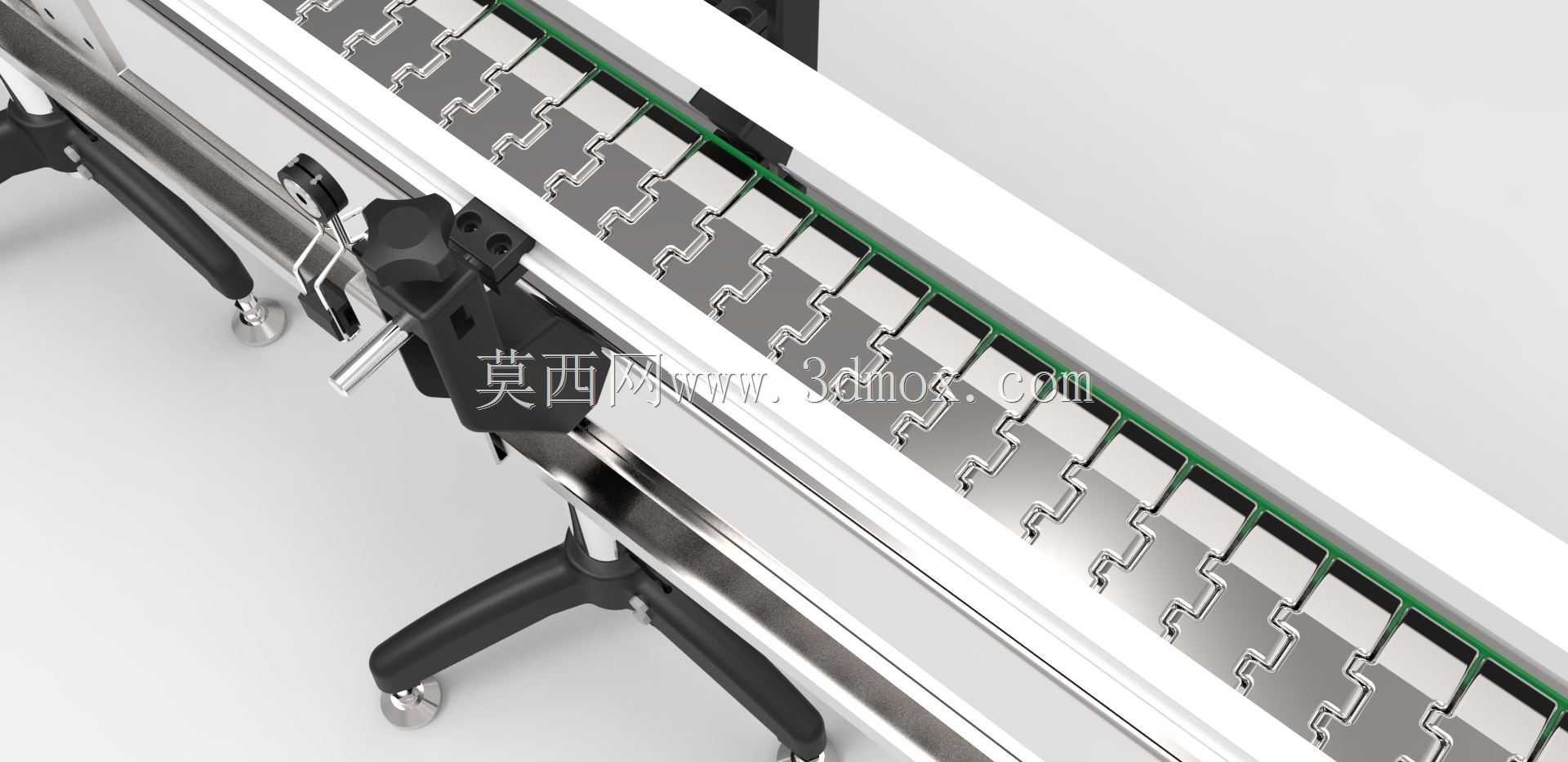

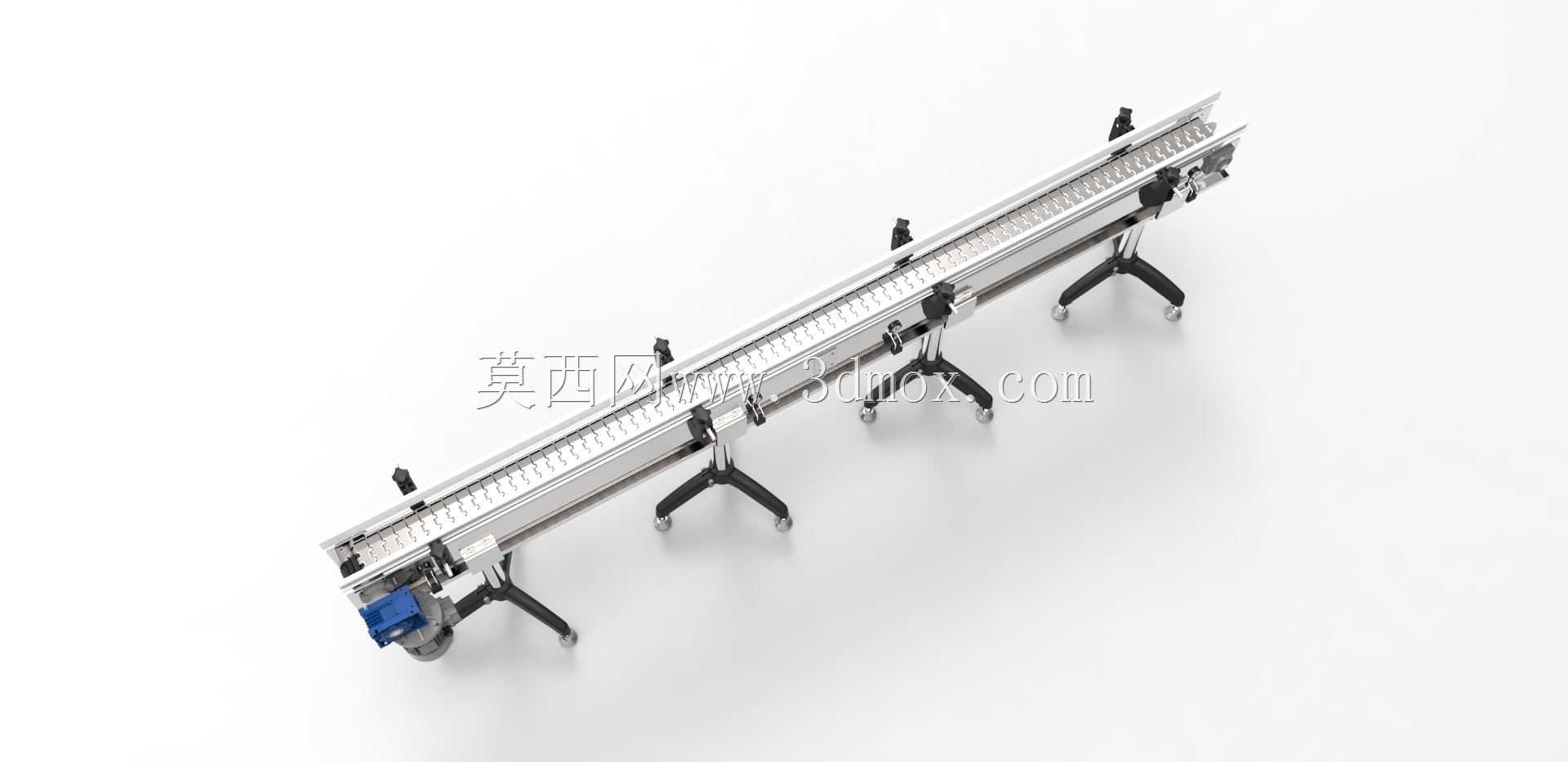

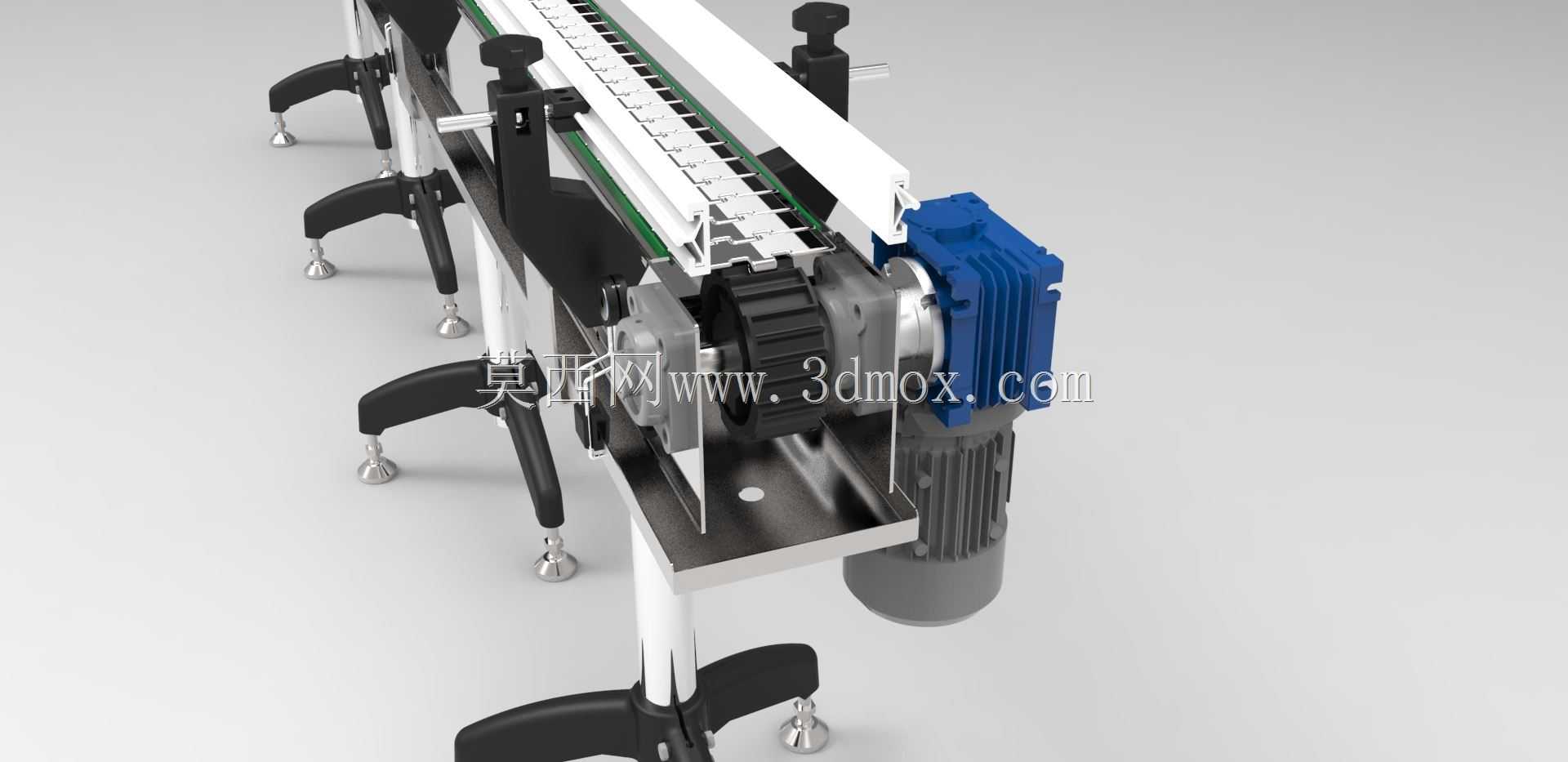

这款窄幅链板输送设备主要面向轻工制造、食品包装、电子元器件组装等行业的紧凑空间物料传输场景，可适配车间内狭窄通道、设备间衔接工位的物料转运需求，能够平稳输送小型盒装、袋装、硬质异形工件，在日化产品灌装后段输送、小型电子配件工序间流转、医药外包装转运等场景中均可发挥作用，可作为独立输送单元使用，也可多台拼接组成长距离连续输送线，适配不同车间的布局规划需求。设备整体采用模块化设计思路，主体框架选用不锈钢型材搭建，兼顾结构强度与耐腐蚀性能，可适配多数常规生产车间的环境要求，支脚搭配可调节脚杯，能够根据现场地面平整度调整设备水平度，抵消地面高差带来的运行不稳问题，避免输送过程中出现物料偏移、卡滞的情况。输送面采用精密冲压成型的金属链板拼接而成，链板间啮合精度高，运行过程中间隙均匀，不会出现卡料、刮蹭物料外包装的问题，链板两侧设置导向挡边，可限制物料在输送过程中的横向位移，避免物料从输送面侧边滑落，针对小型物料的输送适配性更强。设备输送宽度为114.3mm，整体长度为3m，属于窄幅长条形输送单元，安装时仅需预留对应长度的狭长安装空间即可，无需占用过大的车间横向面积，对于空间紧张的老旧车间改造、紧凑型自动化产线搭建十分友好。驱动端采用侧装式驱动结构，将传动组件布置在设备端部侧边，不会额外占用输送面上下方的空间，方便上下游设备的对接安装，设备整体高度可根据对接工位的高度需求选配不同长度的支脚进行调整，可与贴标设备、灌装设备、检测设备、分拣设备等多种工位设备顺畅衔接，实现物料在不同工序间的自动化流转，减少人工搬运的工作量，提升产线整体的连续运行效率。设计过程中充分考虑了日常维护的便捷性，链板采用可拆卸拼接结构，单块链板出现磨损时可单独更换，无需拆解整段输送面，降低后期维护的成本与停机时间，导向挡边采用快拆结构固定，可根据输送物料的尺寸快速调整挡边间距或者更换不同高度的挡边，拓展设备的适配物料范围。
