40x40规格工业铝型材截面结构设计

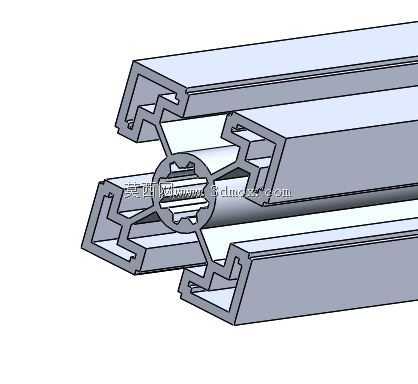

这款40x40规格的工业铝型材，是自动化设备框架搭建领域应用极为广泛的基础结构构件，在各类非标自动化生产线、设备防护围栏、物料周转货架、工作台支架、工业机器人外围防护架的搭建场景中都能见到它的身影，能够适配轻工制造、电子组装、物流仓储、食品包装等多个行业的结构搭建需求，作为模块化框架的核心组成单元，它无需复杂的焊接加工，仅通过配套的专用连接件就能快速完成框架组装，大幅缩短现场施工的周期，也方便后期对框架结构进行调整、拆解与二次改造。从截面结构设计来看，这款铝型材采用了对称式的槽位布局，四个方向均预留了标准的安装槽道，槽道的尺寸经过精准校核，能够适配通用规格的T型螺栓、弹性螺母等连接配件，不管是相邻型材的直角拼接、斜向支撑连接，还是在型材表面安装亚克力挡板、钣金门板、走线槽、传感器安装支架等附属配件，都能通过槽道实现无钻孔快速固定，避免了传统方管框架焊接后需要二次打孔、表面喷漆处理的繁琐工序。型材的截面壁厚经过力学仿真优化，在保证整体结构刚性的前提下尽可能控制材料用量，中空的腔体结构既减轻了型材自身重量，也为框架内部走气走线预留了充足空间，能够将设备的气动管路、控制线缆隐藏在型材腔体内部，让整体框架外观更加整洁，同时也能对管线起到防护作用，避免生产现场的杂物剐蹭、切削液飞溅损坏管线。在安装边界方面，这款型材的外轮廓尺寸严格控制在40mm×40mm的正方形截面，相邻型材拼接时的端面贴合度经过公差校核，组装后的框架整体平面度能够满足常规设备的安装精度要求，不管是搭建小型的桌面式设备机架，还是组合成大跨度的生产线防护围栏，都能通过不同长度的型材裁切搭配连接件实现稳定的结构支撑，型材表面经过阳极氧化处理，具备良好的耐磨、防腐蚀性能，能够适应车间内多粉尘、少量油污的生产环境，长期使用也不会出现表面锈蚀、涂层脱落的问题，搭配对应的端盖、角槽连接件、脚轮安装座等配件，能够快速实现框架的调平、移动、固定等不同功能需求，是模块化工业搭建场景中性价比极高的基础结构材料。
