绘图仪用纸卷分切转换设备结构设计

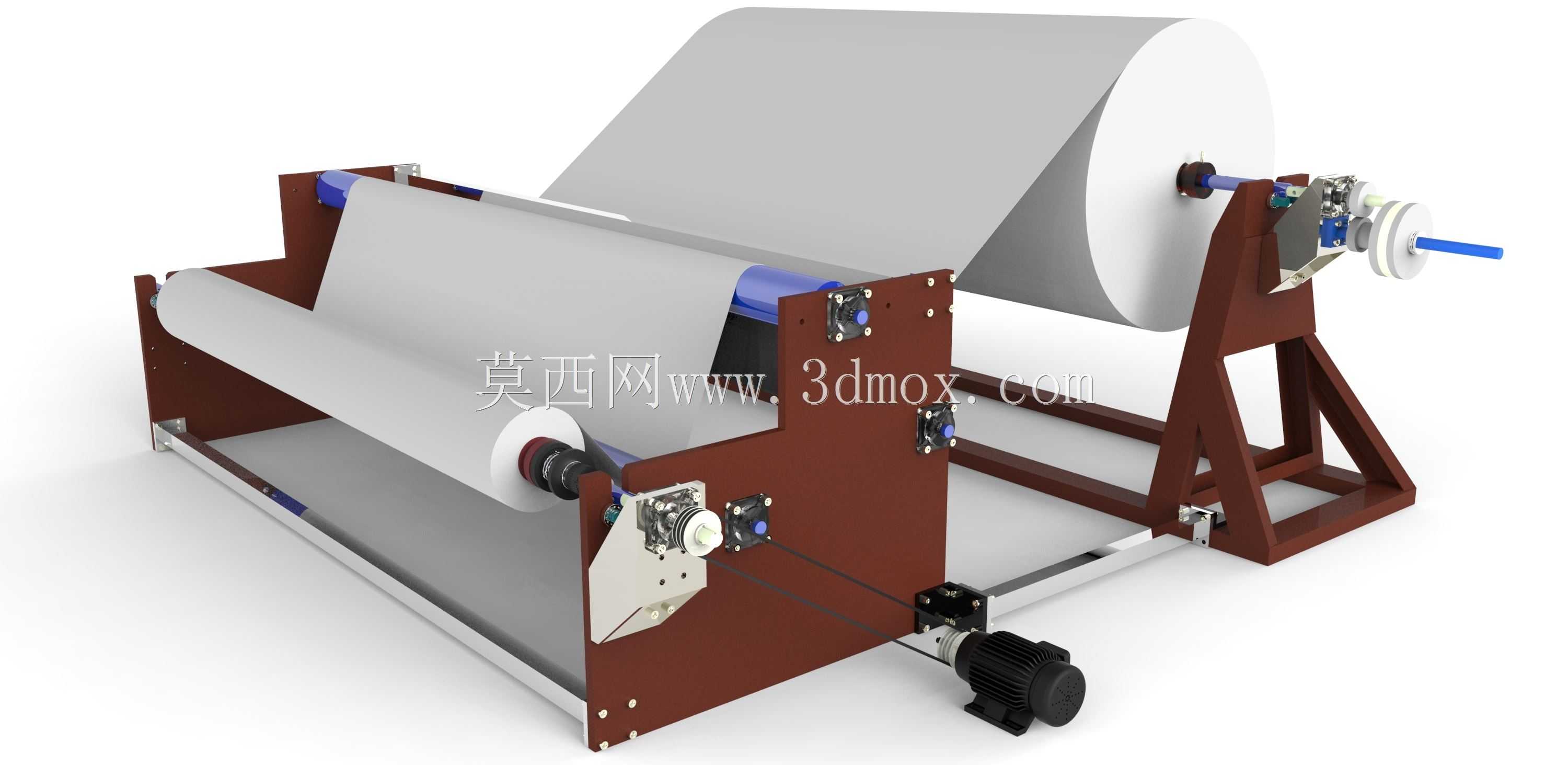

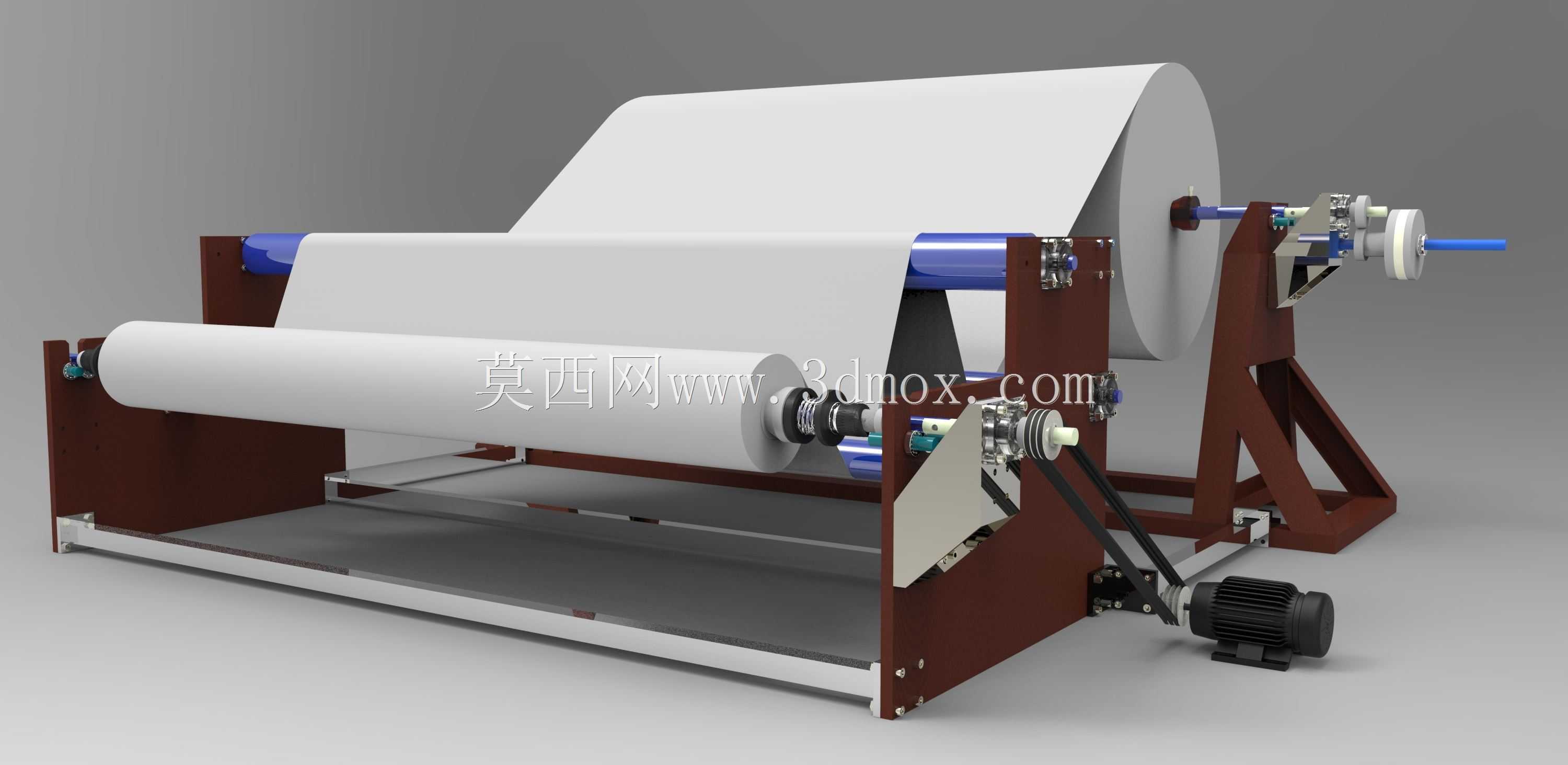

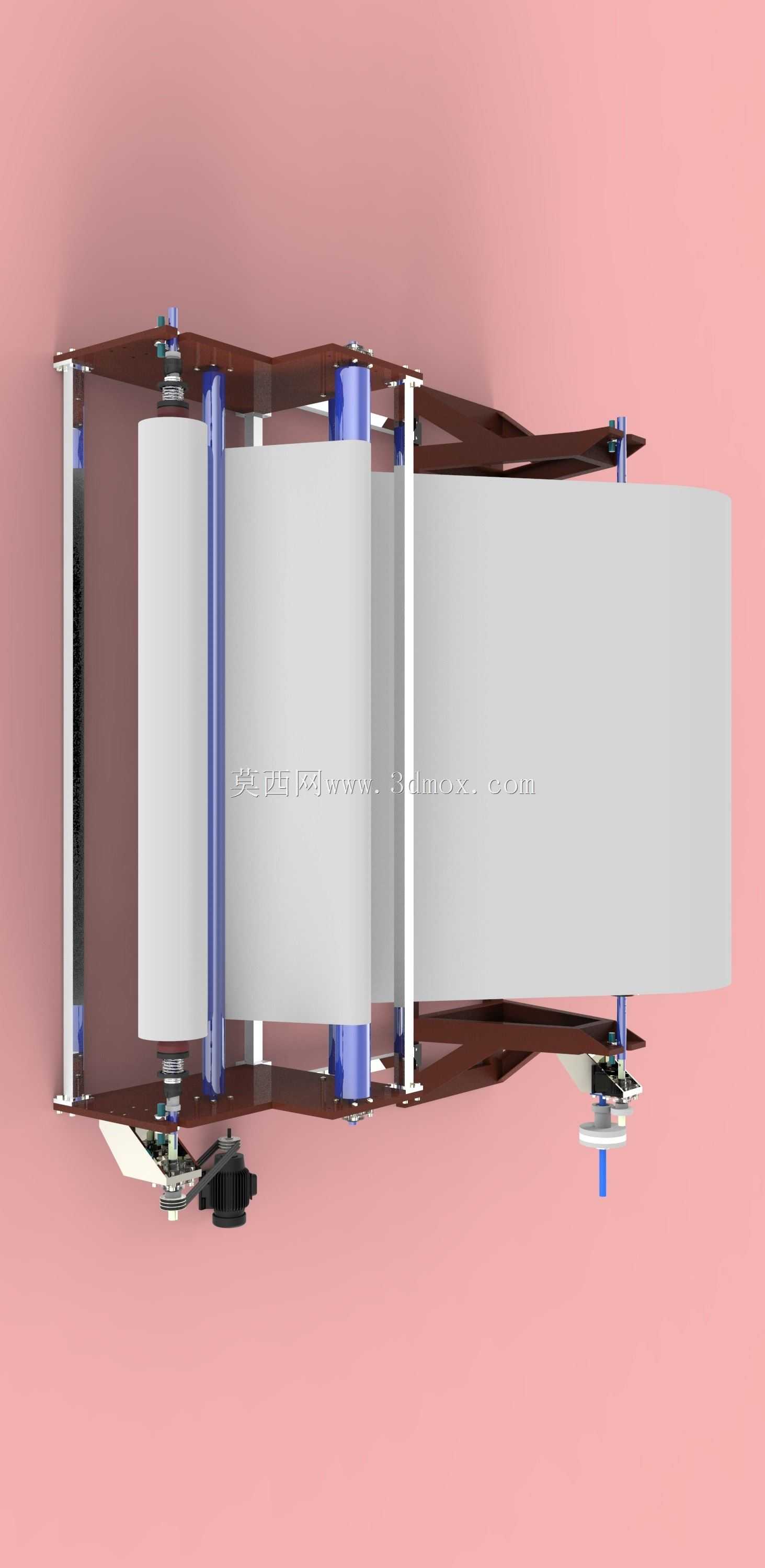

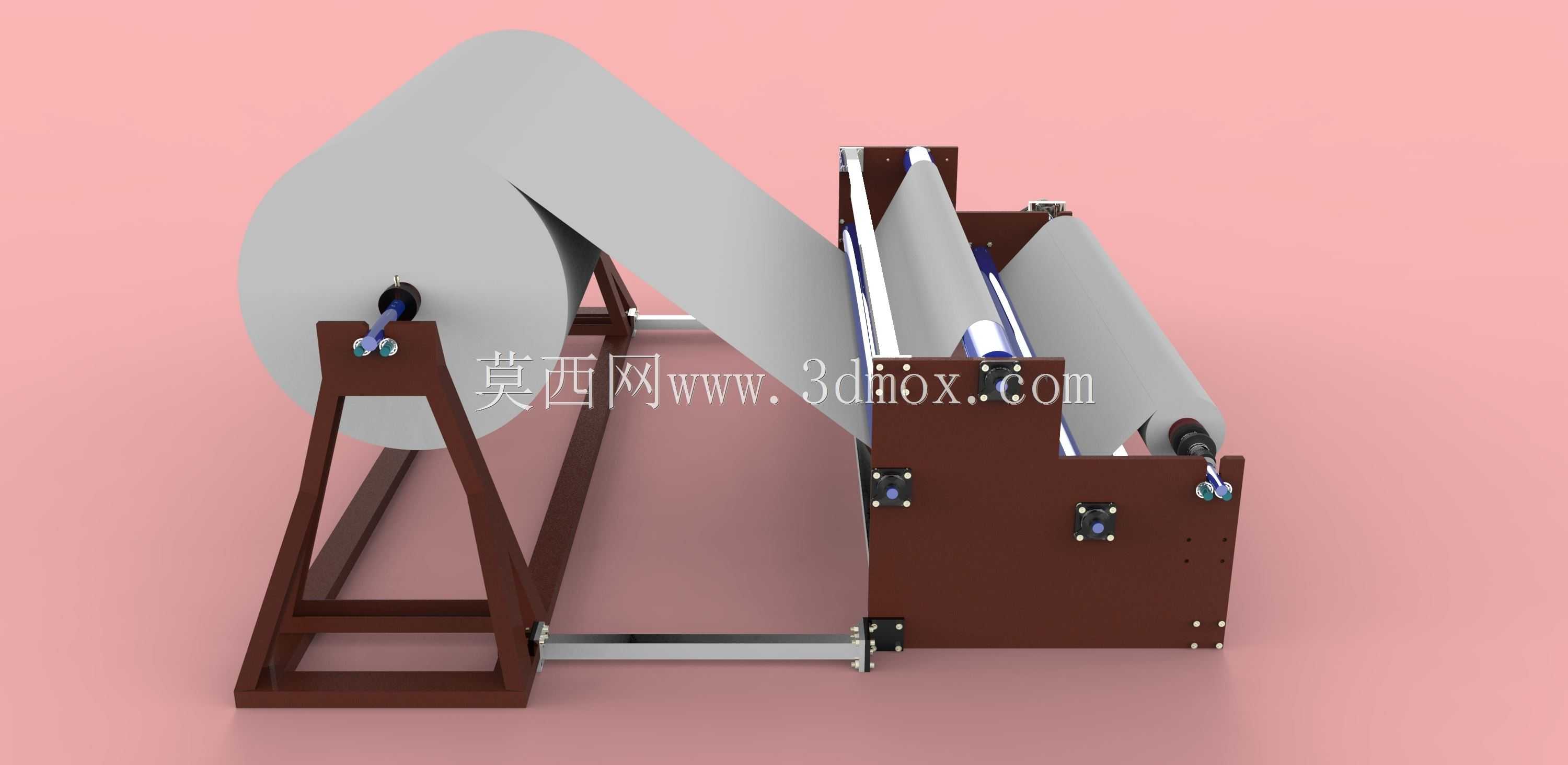

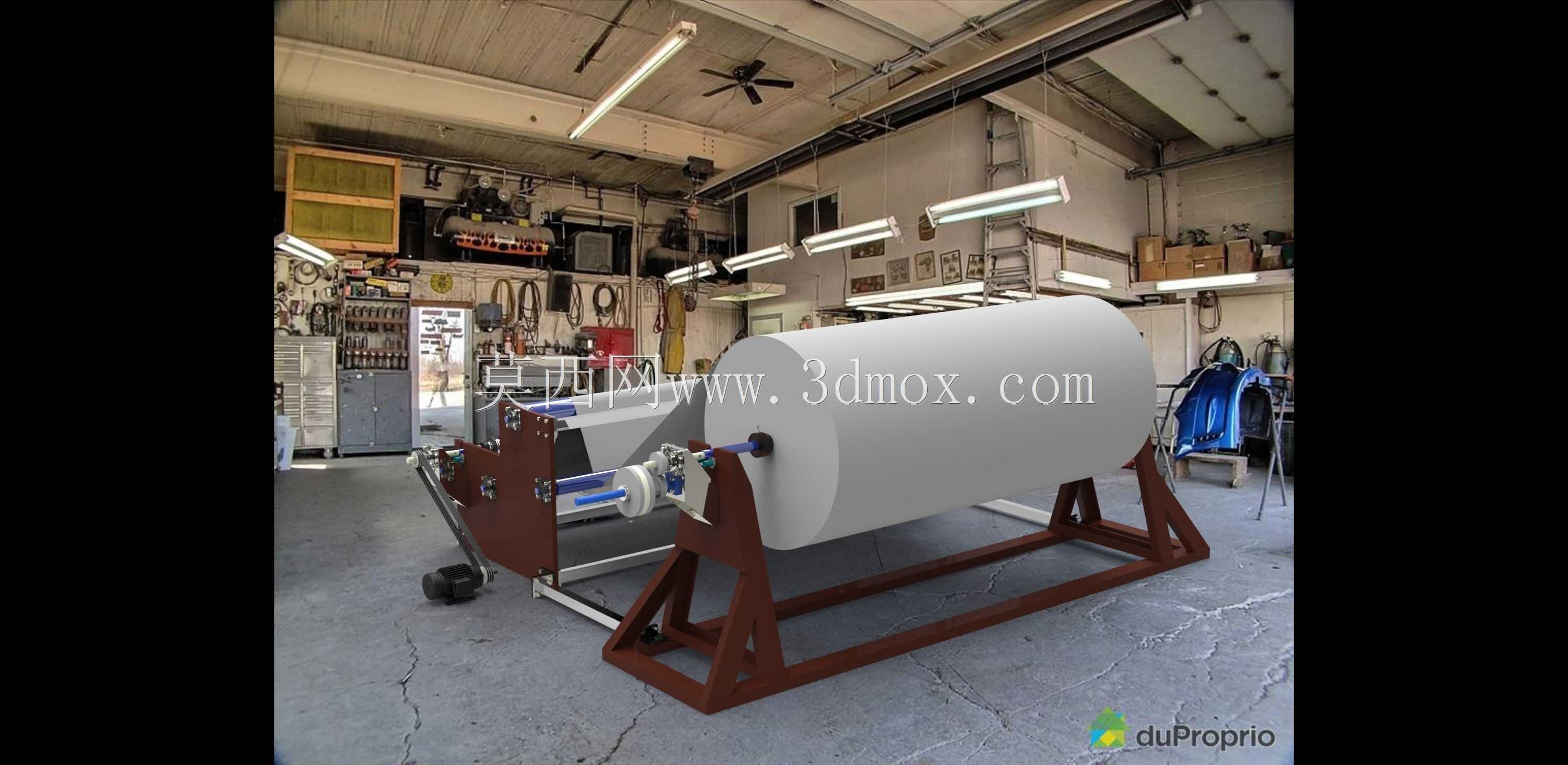

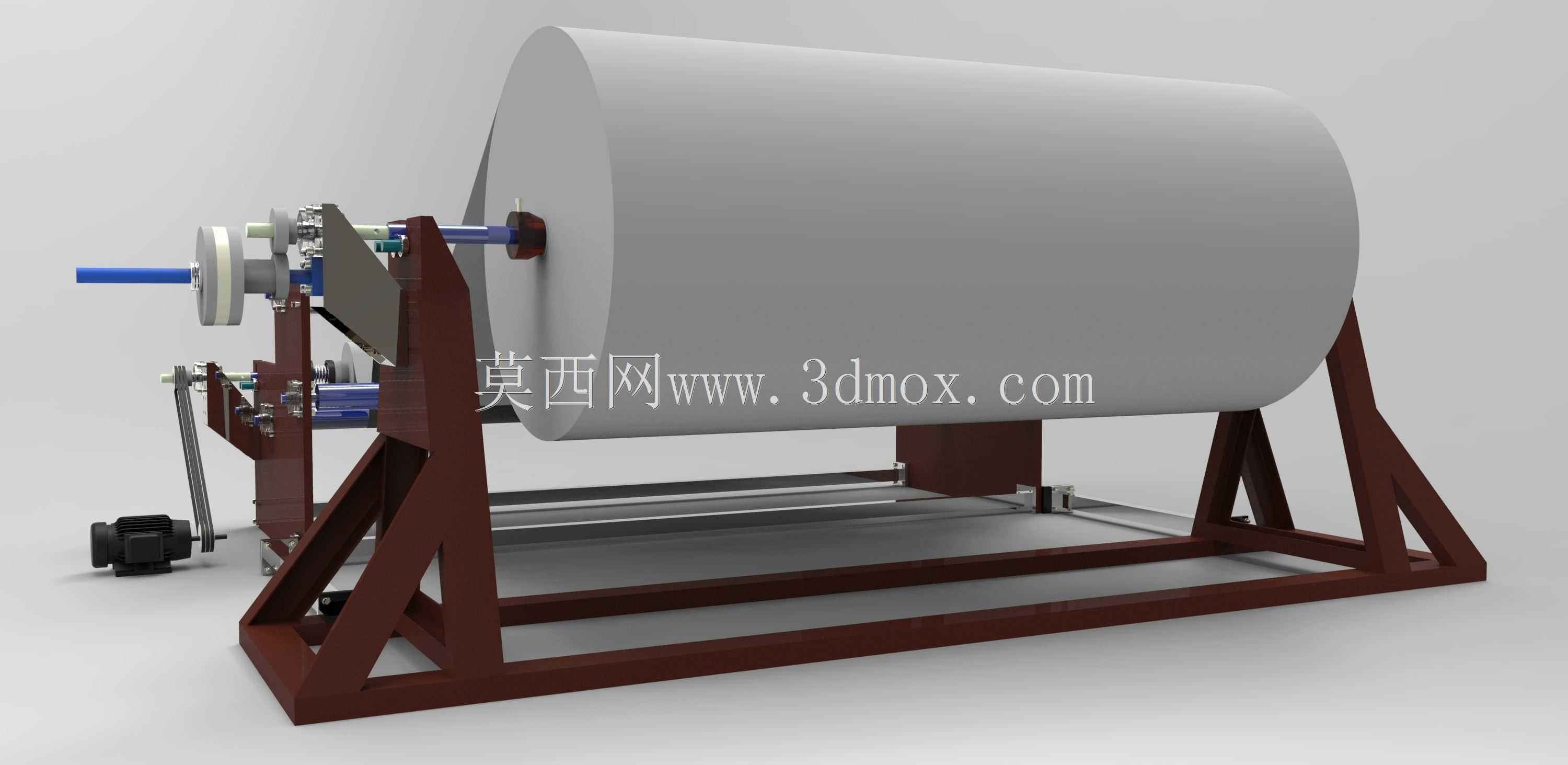

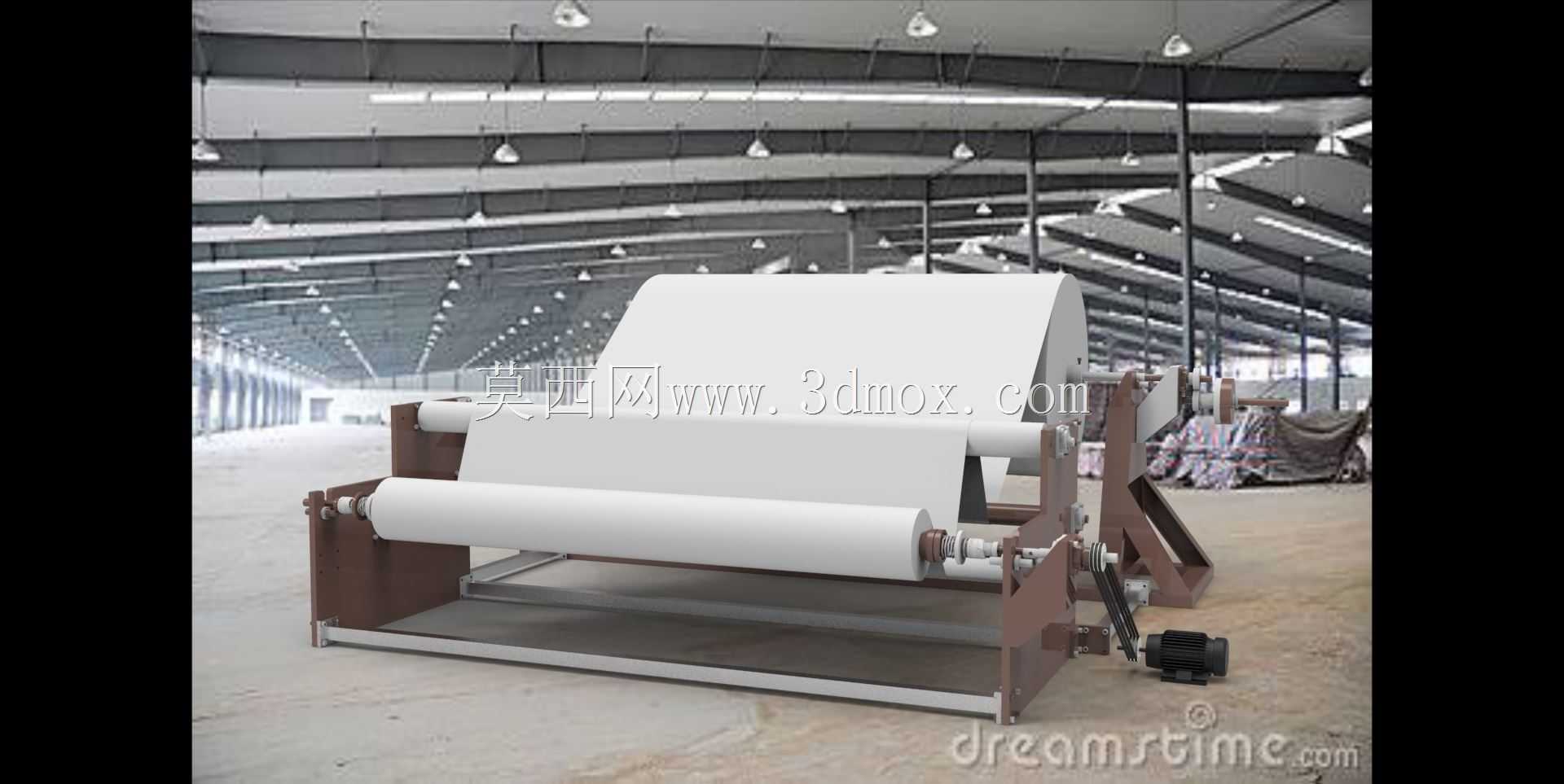

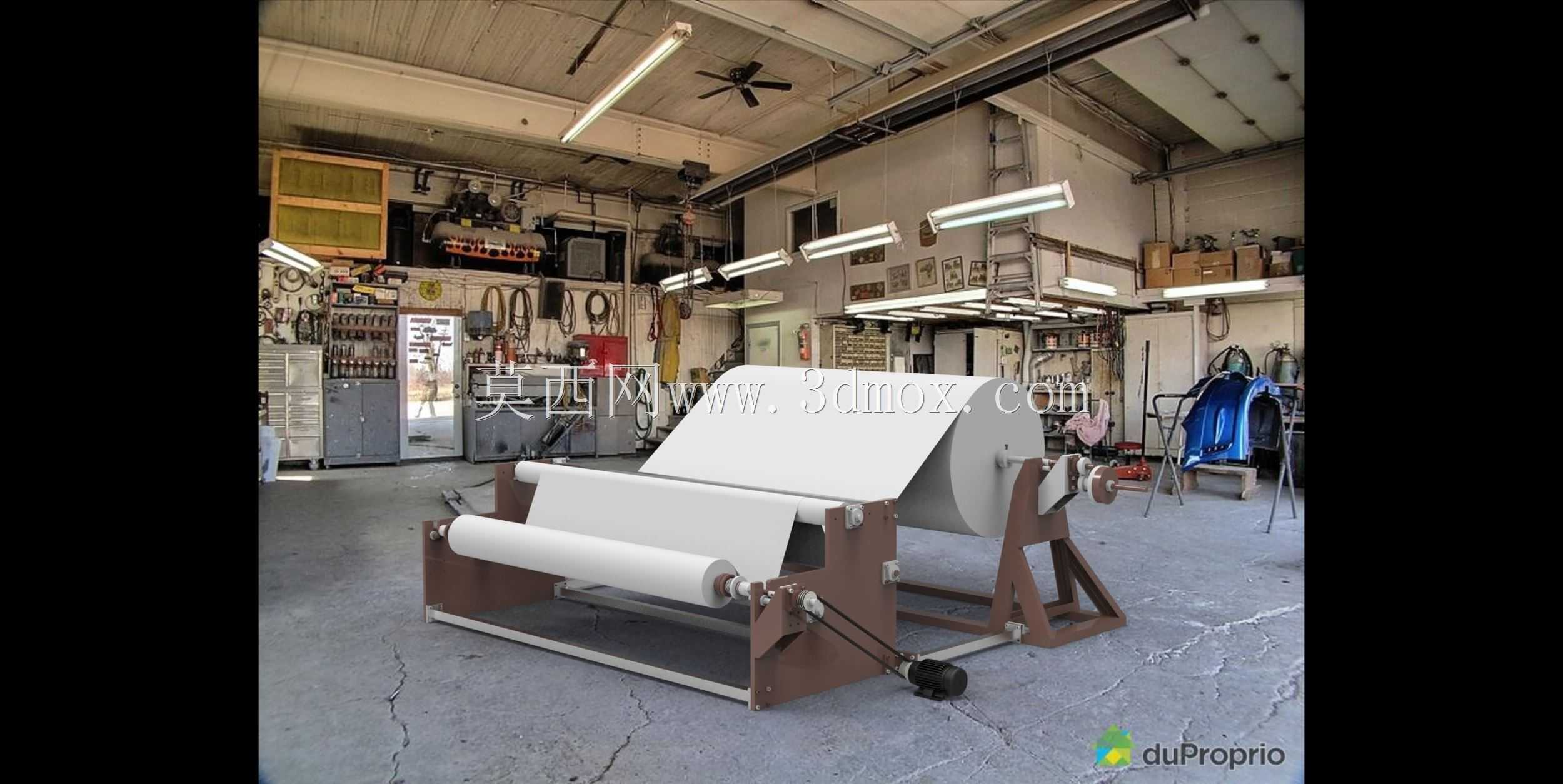

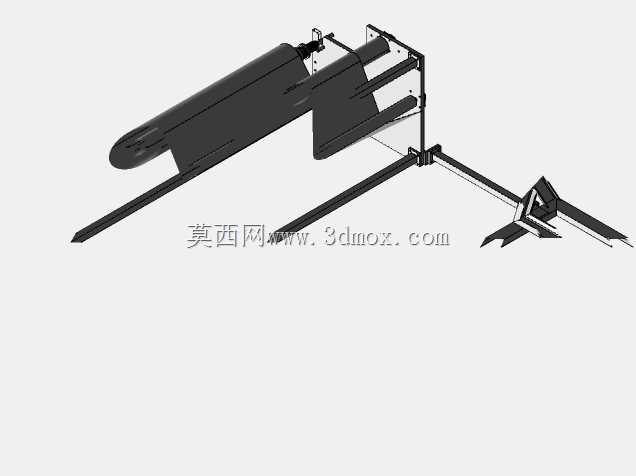

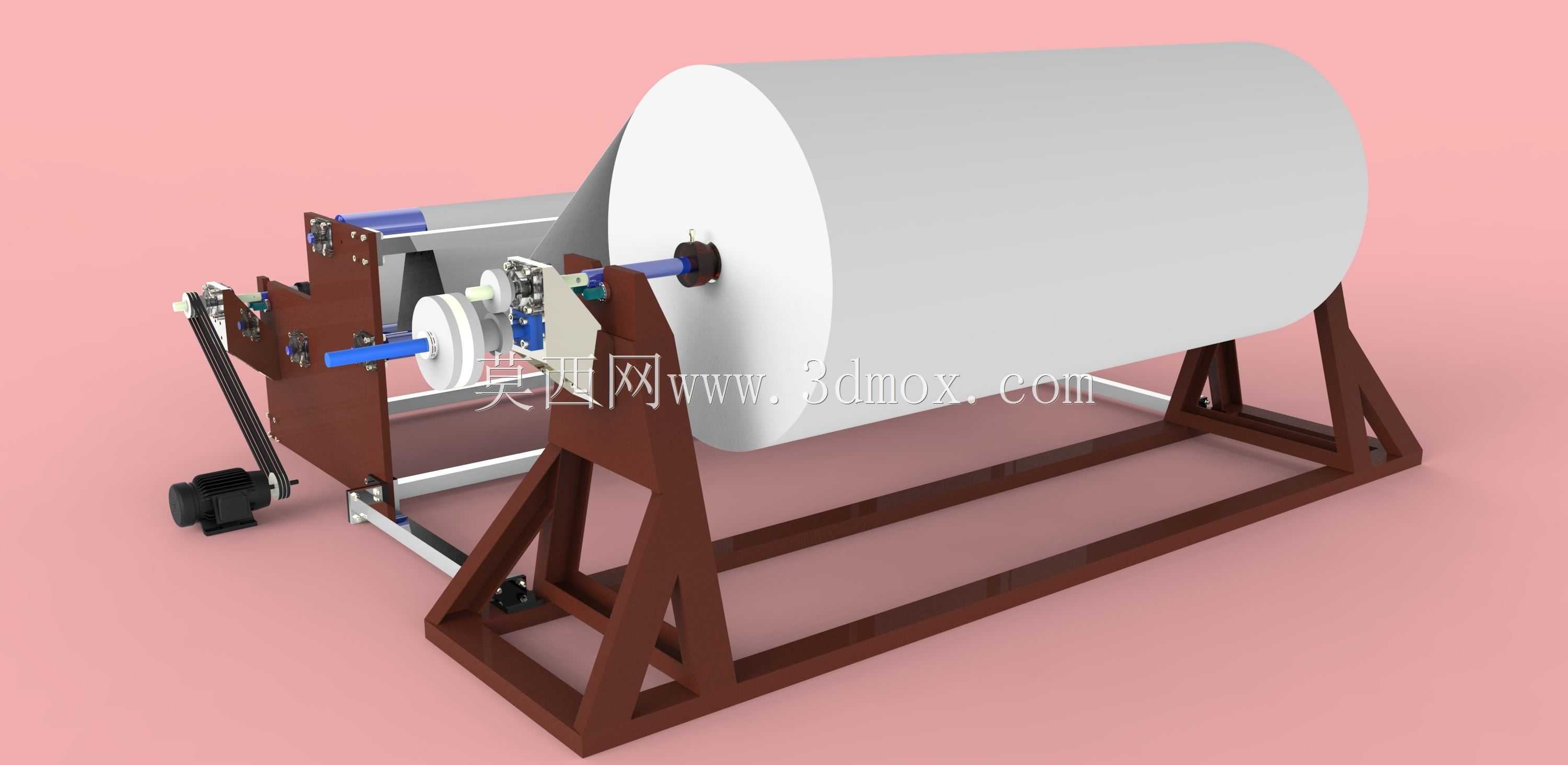

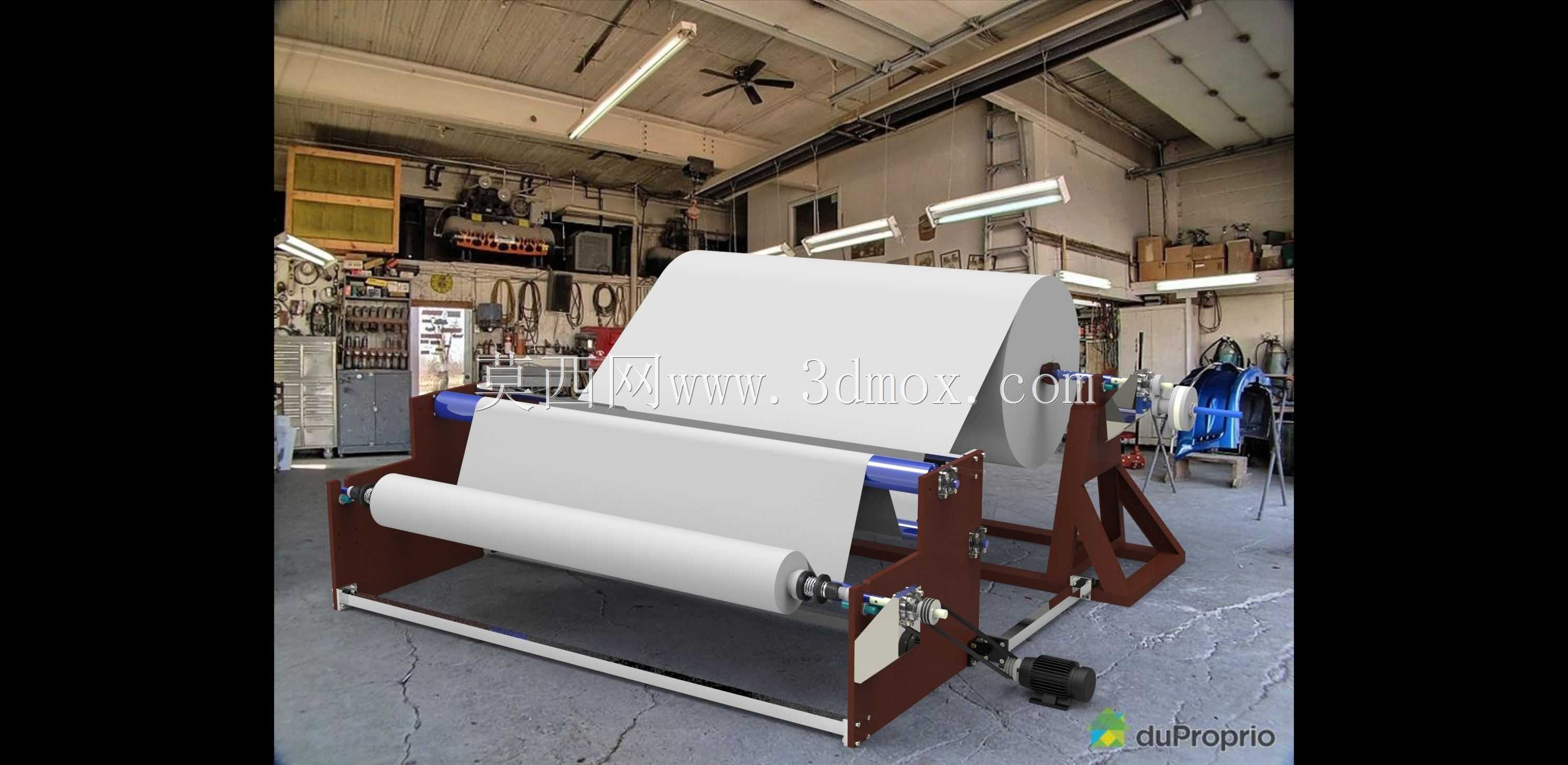

该设备主要面向工程绘图输出、数码快印、包装印刷等场景的卷材预处理环节，核心用途是将大宽幅、大直径的原纸母卷，分切复卷为适配绘图仪、小型喷绘设备进料规格的小直径纸卷，解决工业级原纸卷无法直接适配桌面型或中小型绘图设备进料仓的痛点，在图文加工中心、工程设计院文印部门、小型包装打样车间都有广泛的使用需求。设备整体采用卧式双放卷单收卷的布局结构，底部采用型钢焊接的一体式框架作为承载基座，安装时仅需保证基座水平度误差不超过2mm/m即可稳定运行，整体占地长度约2.2米、宽度约1.1米、高度约1.6米，无需额外预埋地脚螺栓，可直接放置在硬化水泥地面完成安装固定，适配多数中小型加工车间的场地边界条件。功能设计上，设备配置了双工位的气胀轴放卷结构，可同时装载两卷不同幅宽的原纸，也可单工位装载大宽幅母卷配合圆刀分切组件实现多卷小宽幅纸卷的同步复卷；走纸路径上设置了多根镀铬导辊，每根导辊都做了动平衡校正，径向跳动量控制在0.02mm以内，避免走纸过程中出现纸张起皱、跑偏的问题；张力控制采用重锤式阻尼结构配合摆辊反馈，可根据纸张克重灵活调整阻尼大小，适配60g-200g范围内的绘图纸、双胶纸、轻型铜版纸的分切复卷需求，收卷端面的整齐度误差可控制在0.5mm以内。驱动部分采用单台卧式减速电机通过链传动同时驱动收卷轴与导纸辊，传动比经过精准匹配，保证收卷线速度与走纸速度完全同步，避免纸张拉伸变形或松卷断纸；设备侧边设置的手轮结构可快速调整分切刀的位置与放卷挡料盘的间距，换单调整时间不超过10分钟，适配小批量多规格的纸卷转换加工需求。整体结构设计充分考虑了日常维护的便捷性，所有导辊、轴承部位都预留了注油孔，传动链条外侧设置了可拆卸的安全防护罩，既满足生产安全防护要求，也能快速拆卸完成日常保养检修。
