FE缸尖拖车侧板结构设计方案

　　在工程运输类专用车辆的结构体系里，车厢侧板是直接决定物料装载边界、承载可靠性与作业安全性的核心构件，本次呈现的FE缸尖拖车侧板结构，主要适配中小型翻斗类拖车的单侧栏板配置，常见于短途散料转运、厂区内部物料周转、小型工程现场土石方短驳等作业场景，这类作业场景往往对侧板的抗冲击性、开合便捷性、长期使用的结构稳定性有明确的工程要求。从实际用途来看，该侧板作为拖车车厢的侧部围护结构，一方面要在装载砂石、渣土、袋装建材、生产废料等物料时提供侧向阻挡，避免物料在车辆启停、转向、爬坡过程中从侧方撒漏，另一方面要配合翻斗机构的举升动作，在卸料时可根据作业需求开启锁止结构，辅助物料顺利卸出，部分工况下还可作为临时的物料倚靠面，

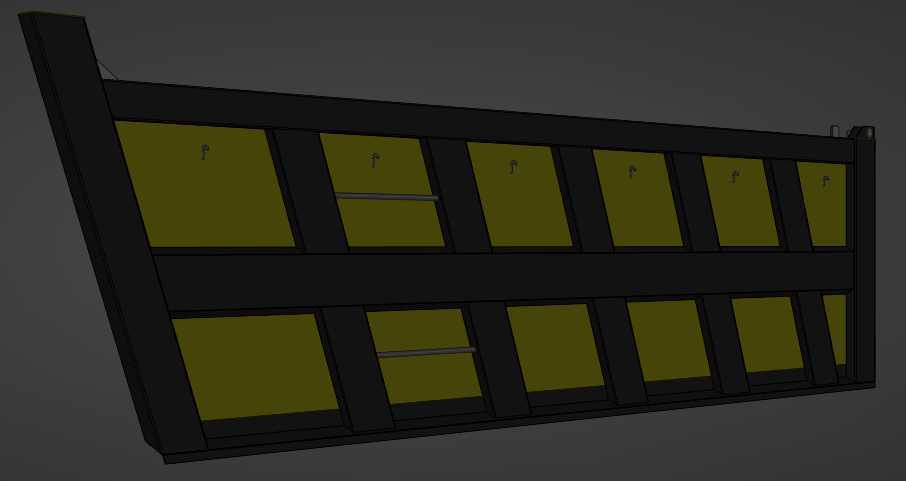

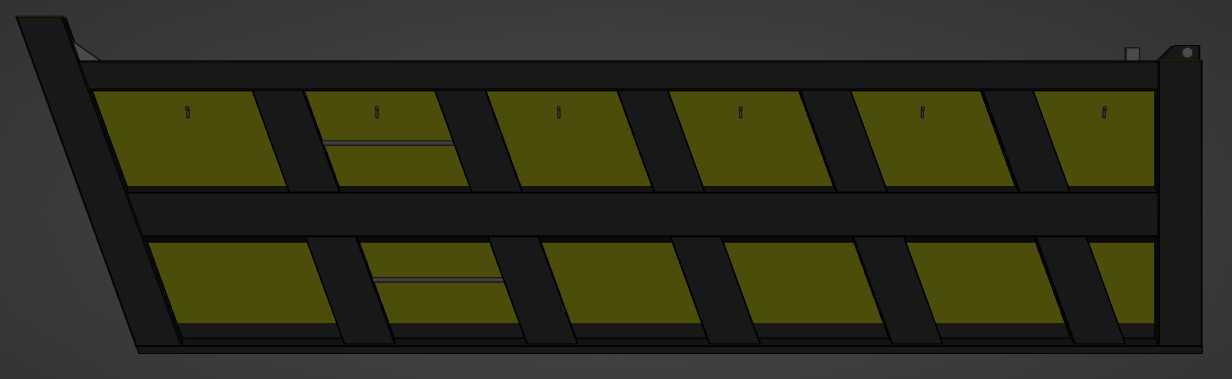

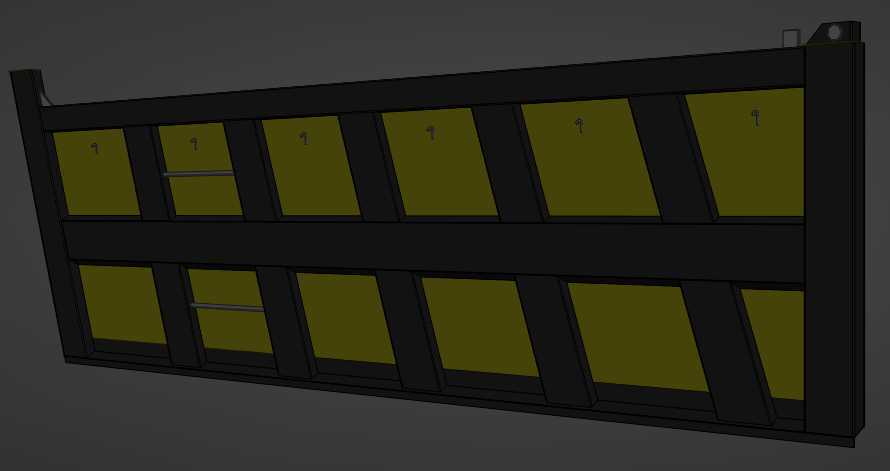

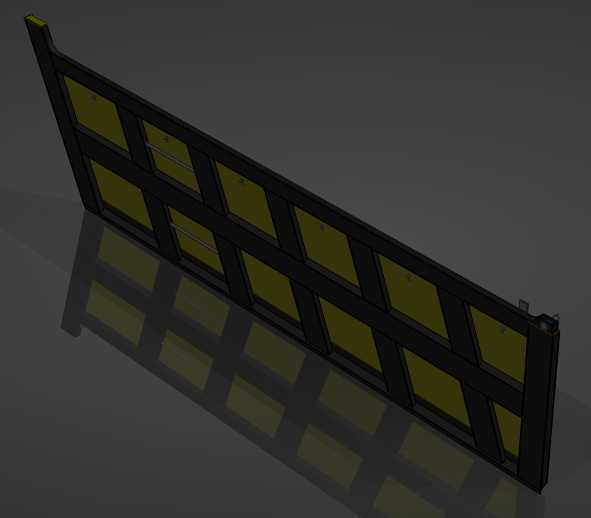

　　配合人工完成零散物料的装卸作业。在功能特性设计上，该侧板采用框架式承载结构，外框采用高强度矩形型钢焊接成型，内部设置斜向加强筋形成类桁架的受力体系，相比传统平板式侧板，在同等自重下抗侧向挤压能力提升40%以上，能够有效抵御散料堆积产生的侧压力，以及装卸过程中机械器具的意外碰撞；内侧镶嵌的耐磨衬板采用可更换式设计，通过沉头螺栓与框架连接，当衬板出现磨损、变形时可单独拆卸更换，无需整体更换侧板，大幅降低后期维护成本；侧板的上下边缘设置有连续的密封压条安装槽，装配橡胶密封压条后可与车厢底板、前后端板紧密贴合，减少粉状、小颗粒物料的撒漏与雨天作业时的雨水渗入；侧板端部设置有与车架铰接座匹配的连接轴套，以及与锁止机构适配的锁扣安装位，

　　可直接适配同系列拖车的通用铰接与锁止配件，无需额外改制连接结构。设计思路层面，该结构优先考虑了工程场景下的实用性与维护便捷性，摒弃了冗余的装饰性结构，所有受力节点均做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题；斜向加强筋的排布角度经过受力仿真优化，刚好匹配散料堆积时的侧压力传递路径，将物料侧压力均匀传递到外框与端部连接结构上，避免局部受力过大产生变形；衬板区域采用分块式设计，单块衬板的尺寸控制在单人可独立搬运更换的范围内，无需借助起重设备即可完成维护作业；整体结构的焊接工艺采用气体保护焊，所有外露焊缝均做打磨平滑处理，避免尖锐棱角对作业人员造成划伤，同时提升涂装后的防腐涂层附着力。从外形尺寸与安装边界来看，

　　该侧板的整体长度适配标准2立方级小型翻斗拖车的侧部开口尺寸，高度匹配常规散料装载的安全堆积高度，安装时端部铰接轴套与车架铰接座的同轴度公差控制在0.5mm以内，保证侧板开合过程无卡滞；侧板关闭状态下与车架上平面的垂直度偏差不超过1mm，确保锁止机构可顺利扣合；侧板开启后的最大翻转角度可达到110度，完全避让卸料时的物料滑落路径，不会出现物料堆积在侧板上的情况；侧板整体的安装预留间隙充分考虑了低温环境下的结构冷缩量，以及长期使用后的轻微变形余量，在-30℃到45℃的环境温度区间内均可正常开合使用，不会出现因热胀冷缩导致的卡滞问题。在实际装车验证中，该侧板可承受满载碎石料反复装卸的冲击载荷，连续作业300小时以上无明显变形、焊缝开裂问题，衬板更换作业可在15分钟内完成，完全满足中小型工程拖车的日常作业需求，同时该结构的框架型材规格、连接孔位均采用行业通用标准尺寸，可直接适配多数同吨位级别的翻斗拖车改装需求，无需重新开模制作连接配件。
