FE缸尖拖车侧挡板结构设计方案

　　这款侧挡板结构主要配套翻斗类拖车使用，常见于厂区散料转运、工地短途物料驳运、农牧场粮草装卸等场景，作为拖车栏板的侧向围护部件，承担着阻挡物料外溢、维持装载边界、配合翻斗卸料动作的核心作用。日常作业中，拖车常装载砂石、碎木料、袋装建材、农副散料等不同形态的货物，侧挡板需要承受物料堆载产生的侧向挤压力，同时在翻斗举升卸料时，要能配合栏板开启结构顺畅动作，避免卡滞导致物料残留或者结构变形。

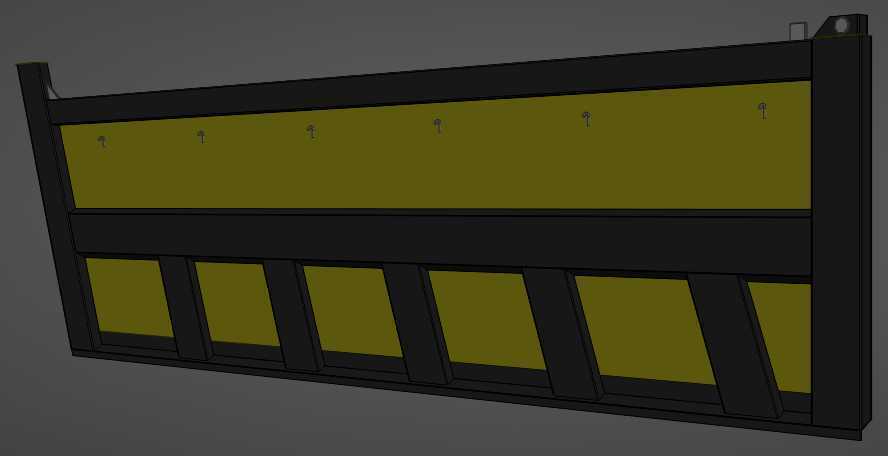

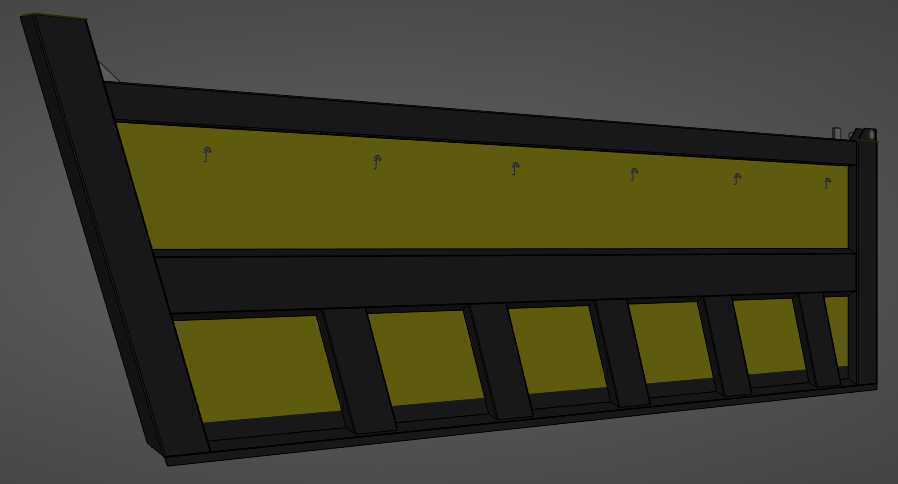

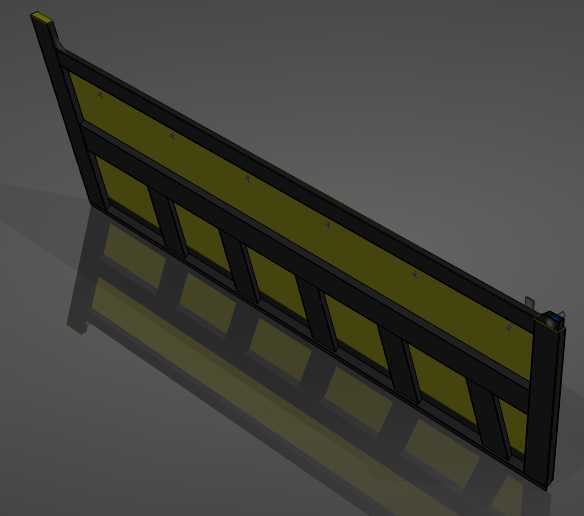

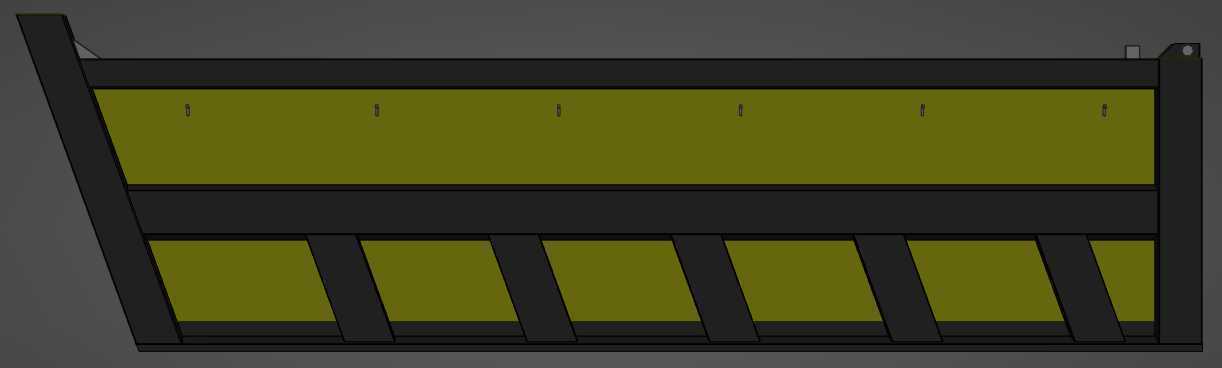

　　从结构设计逻辑来看，这款侧板采用框架式受力结构，外围使用矩形型钢焊接形成主承力框架，框架内侧间隔布置多道斜向加强筋，将整块侧板的受力区域分割为多个独立的受力单元，避免大跨度平面在物料挤压下出现鼓胀变形。框架内侧预留了木板嵌装槽，可嵌入实木或者复合板材作为挡料面板，相比全金属面板，嵌装木板的方案既能降低整体自重，还能在物料撞击时起到一定缓冲作用，减少金属框架的磕碰变形，后期木板出现磨损开裂时，也可单独快速更换，无需整体更换侧板总成，大幅降低运维成本。

　　设计过程中重点考虑了安装边界的适配性，侧板上端设置了与拖车顶部横梁铰接的连接耳板，耳板上的铰接孔位公差控制在合理范围，既保证转动灵活，又不会出现过大间隙导致栏板晃动；下端对应拖车底盘的锁钩位置预留了锁止配合位，可适配常见的手动弹簧锁钩结构，关闭时能实现可靠锁止，卸料时扳动锁钩即可快速开启。侧板的整体高度匹配常规小型翻斗拖车的装载高度要求，长度方向的连接孔位按照同系列拖车的通用间距设置，可直接替换同规格车型的原有侧挡板，无需对底盘结构做额外改装。

　　结构细节上，所有型钢焊接位置都做了圆角过渡处理，避免应力集中导致焊接部位在长期交变载荷下出现开裂；框架外侧的外露边都做了折边处理，没有尖锐外凸的棱角，避免作业人员装卸货时被划伤。斜向加强筋的排布角度经过受力优化，能将物料的侧向压力均匀传导到上下主横梁以及侧边纵梁上，避免局部应力过大。嵌装木板的槽位深度经过计算，既能保证木板安装后不会在挤压下脱出，又不会因为槽位过深导致框架整体重量不必要增加。

　　实际使用场景中，这款侧板在拖车满载状态下，可承受散料堆积产生的持续侧压，在车辆行驶经过颠簸路面时，加强筋结构能抵消物料晃动带来的冲击载荷，不会出现框架开焊、面板变形的问题。翻斗举升时，侧板绕上端铰接轴转动开启，物料可顺着倾斜的底板顺畅滑出，斜向筋条的排布方向不会对物料滑落造成阻挡，卸料完成后关闭侧板，锁止机构可快速卡合，整个操作过程单人即可完成，无需额外辅助工具。针对不同的使用场景，该结构还可调整框架型钢的壁厚以及木板的厚度，适配从轻载散料到重载建筑垃圾的不同装载需求，整体结构的通用性较强，适合批量生产配套同系列翻斗拖车使用。
