28立方三轴带FC缸翻转自卸半挂车结构

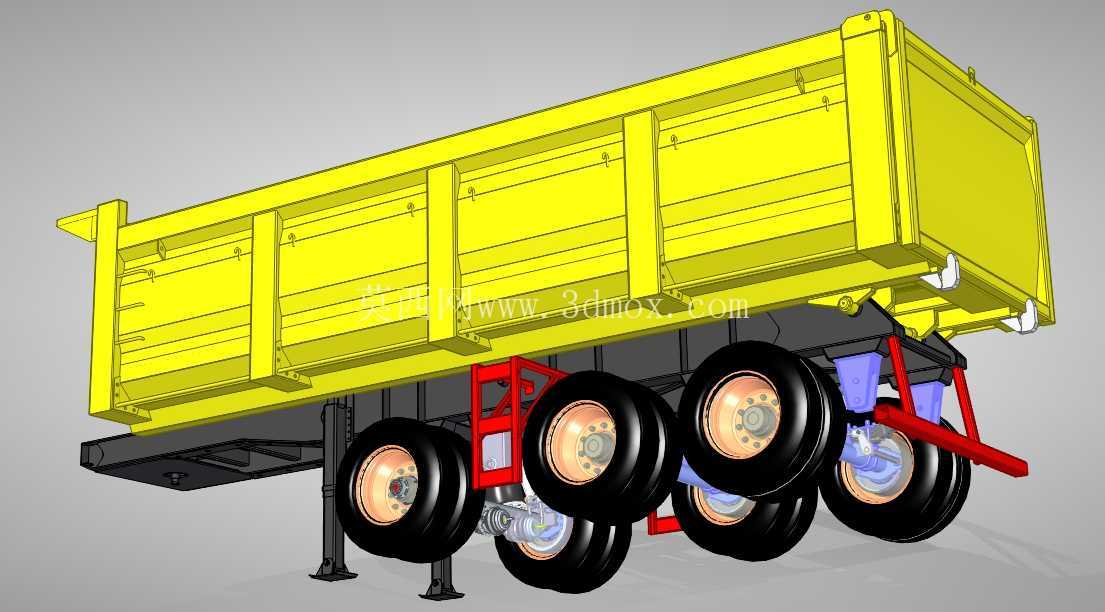

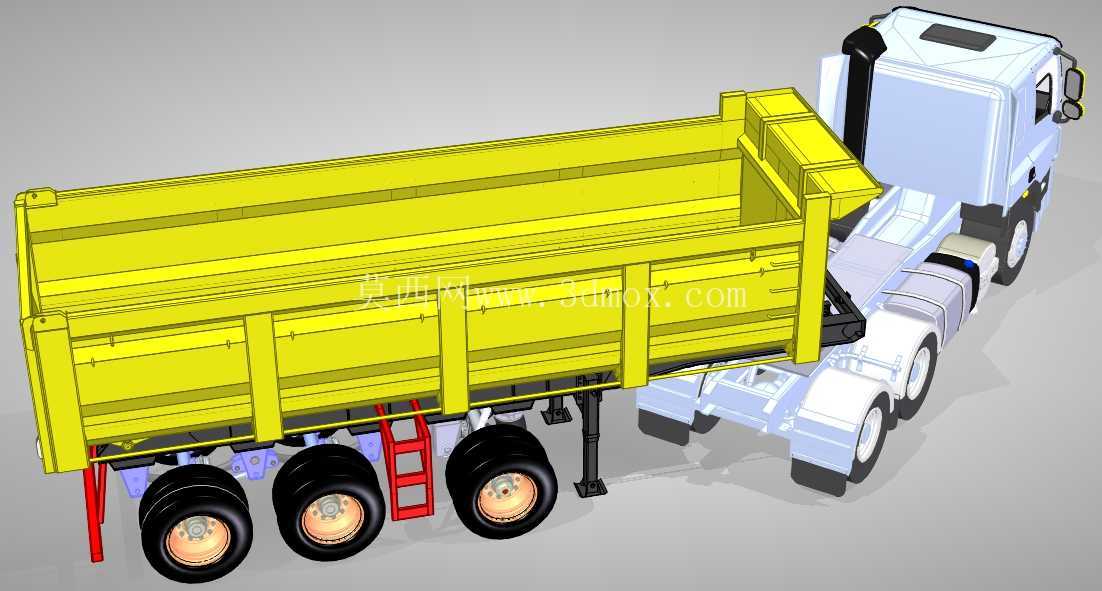

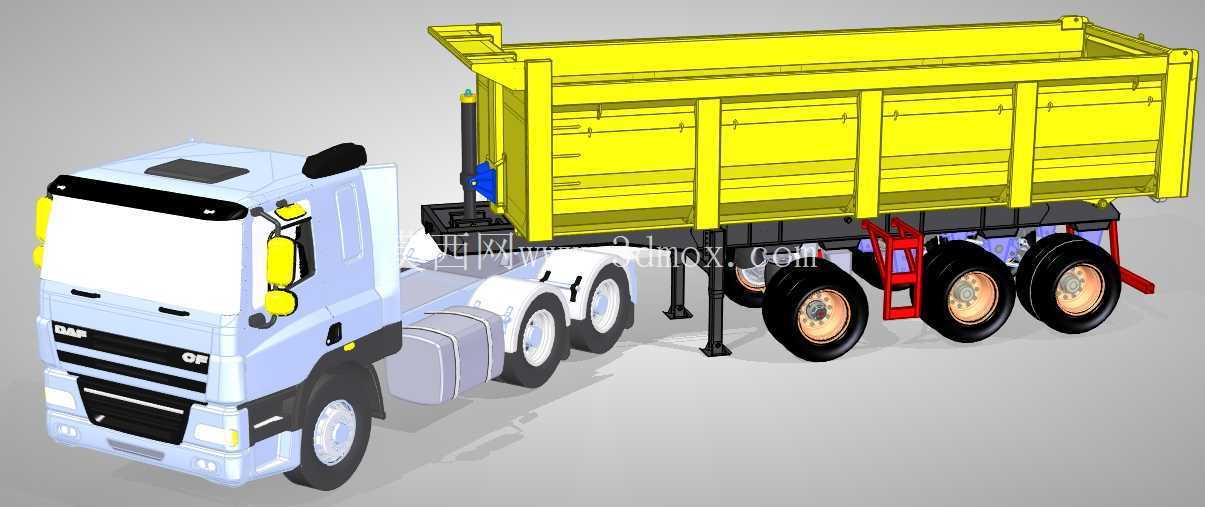

　　在散装物料公路转运、工程渣土清运、矿山短驳运输场景里，自卸半挂车的装载效率、卸料稳定性直接决定整条运输链路的周转效率，这款带FC举升缸的三轴翻转自卸拖车，正是针对总质量12.5吨到21吨级的公路散装运输工况做的定向结构设计。从实际使用场景出发，这类挂车主要匹配公路运输类牵引车头，承担砂石料、建筑渣土、粮食、散装工业废料等无强腐蚀性散料的转运任务，单空气悬架的配置是为了适应公路铺装路面的行驶需求，能有效过滤路面颠簸带来的货箱冲击，减少运输过程中的物料撒漏，同时串联机械轴的结构设计，在保证轴荷分配均匀的前提下，降低了多轴挂车的转弯半径，适配城乡结合部、工地临时便道等狭窄路段的通行需求。

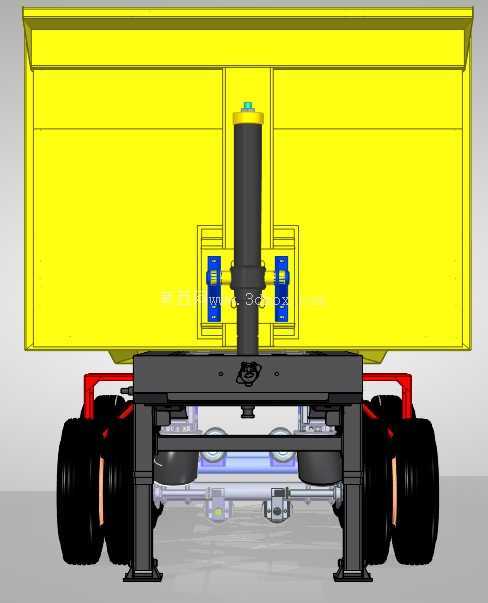

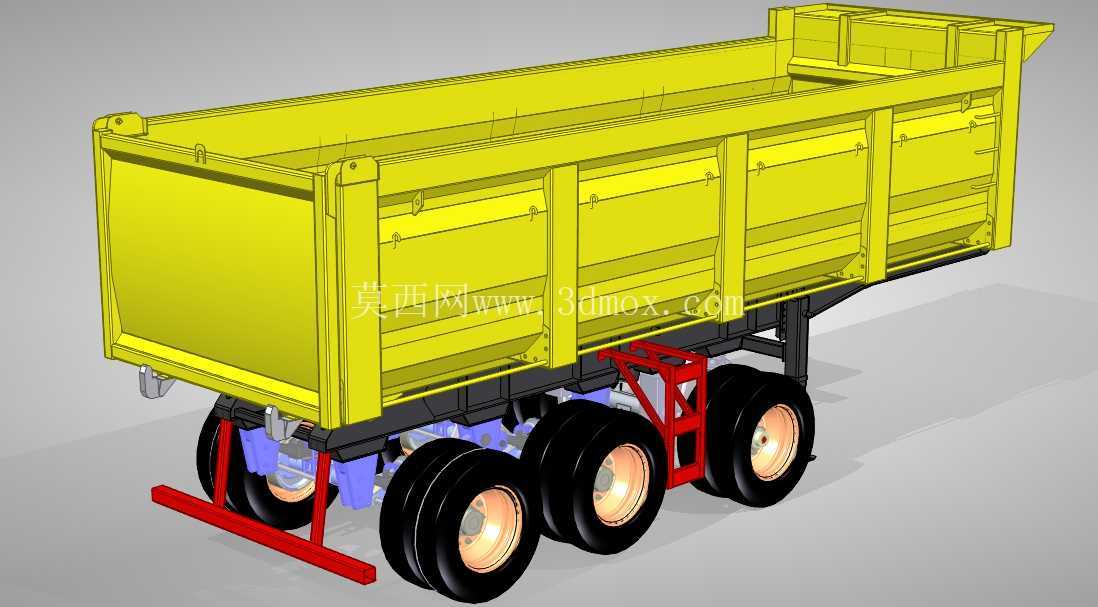

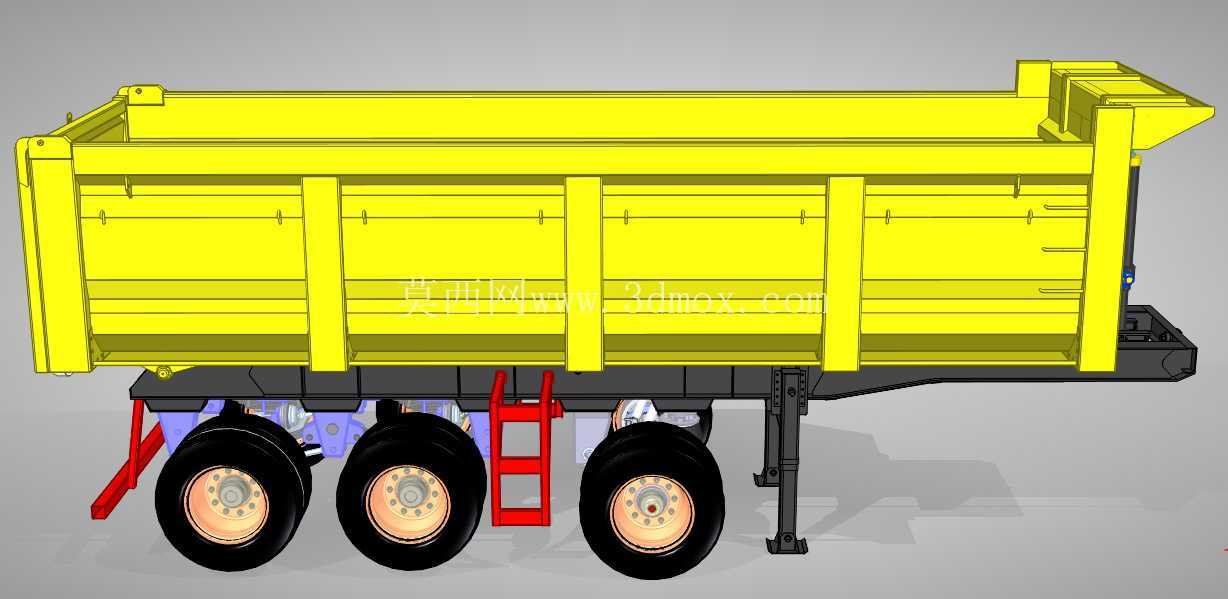

　　从功能特性来看，这款挂车的核心卸料执行部件是前置式FC举升缸，相比中置举升结构，前置FC缸的举升力臂更长，举升过程中货箱的翻转角度更大，卸料残留率更低，针对28立方的大容积货箱，举升过程的受力分布更均匀，不会出现货箱侧板变形、举升卡顿的问题。货箱采用整体式高强钢焊接结构，侧板设置多道横向加强筋，在装载高密度散装物料时，能避免侧板鼓胀变形，货箱尾部的铰接翻转座做了加厚处理，翻转销轴采用耐磨衬套结构，长期反复举升卸料也不会出现铰接位松旷、异响的问题。支撑装置采用前置支腿结构，在挂车与牵引车脱离停靠时，能稳定支撑前部载荷，配合后部的车桥承载，保证静置状态下的结构稳定性。

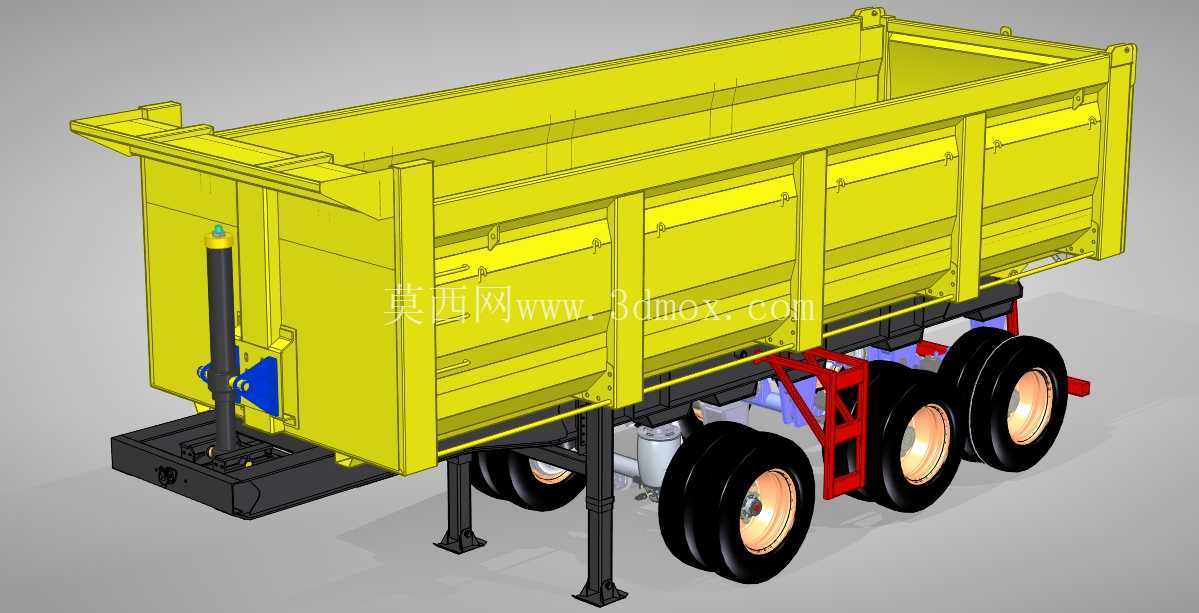

　　设计思路上，这款模型完全围绕实际运输工况的痛点做结构优化：首先是货箱容积设定为28立方，刚好匹配三轴挂车的公路限重要求，在装载常规密度散装物料时不会出现超载问题；其次是单空气悬架搭配串联机械轴的组合，既满足公路行驶的平顺性要求，又能保证非铺装路面进入工地时的轴间扭矩分配，避免单轮打滑陷车；FC举升缸的安装位做了内嵌式设计，不会超出货箱前部的外廓边界，满足道路车辆外廓尺寸的法规要求，同时举升缸的液压管路沿车架纵梁内侧布置，避免行驶过程中被飞溅的碎石击打损坏。车架部分采用变截面纵梁结构，在受力集中的举升缸安装位、车桥安装位、牵引销安装位都做了加强板焊接处理，平衡了整车自重与结构强度的关系，不会出现冗余设计导致的自重过大、有效载荷降低的问题。

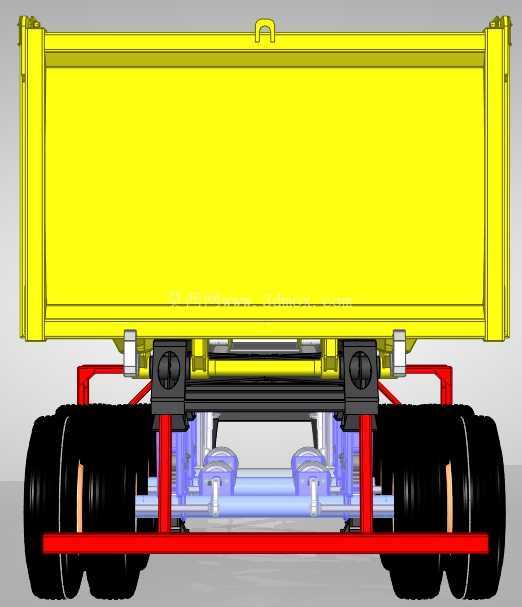

　　从安装边界与外形尺寸来看，这款三轴挂车的车桥轮距符合公路货运车辆的通用标准，匹配常规12R22.5规格的货运轮胎，悬架安装位的孔位与主流空气悬架产品的安装尺寸完全通用，后期维护更换配件不需要额外做结构改装。货箱的翻转铰接点高度、举升缸的上下安装距都经过严格的运动仿真校核，举升过程中货箱不会与车架、牵引车头部件发生运动干涉，最大举升角度下物料能完全靠自重滑出料箱，不需要额外人工清理。FC举升缸的安装底座采用螺栓加焊接的双重固定结构，既保证举升时的受力强度，又方便后期缸体的维护拆卸。车架尾部的后防护装置安装位、侧防护安装位都预留了标准安装孔，符合货运车辆的安全防护法规要求，不需要后期额外打孔改装。

　　在细节结构处理上，货箱前部设置了举升缸防护挡板，避免卸料过程中物料滚落砸伤缸体与液压管路，货箱的边板与底板连接位置采用满焊工艺，不会出现漏料、渗水的问题，车桥的制动气室安装位、ABS传感器安装位都按照通用挂车的标准布局设计，与主流挂车配件的适配性极强。整个结构的建模过程完全遵循实际生产的焊接装配逻辑，每个部件的连接关系、安装间隙都和实车保持一致，不管是用于结构教学、改装方案验证，还是专用车设计的参考选型，都能直接还原实车的装配关系与运动特性，不需要额外做结构修正。
