FE缸尖拖车侧边栏板结构设计

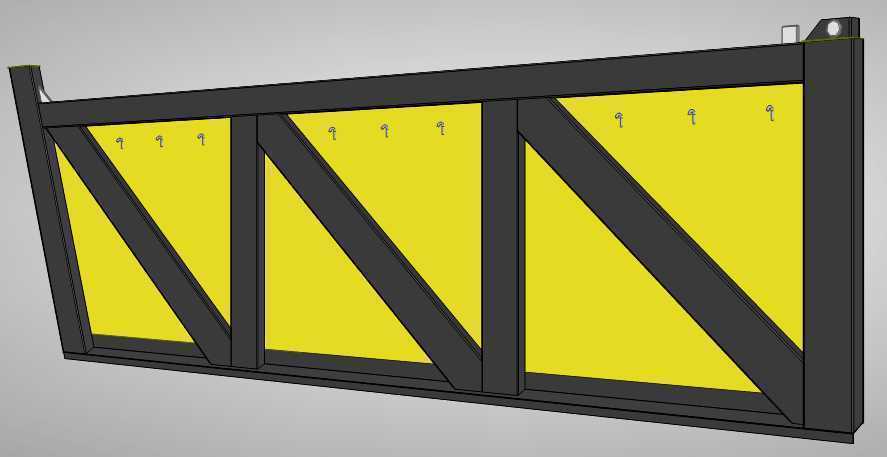

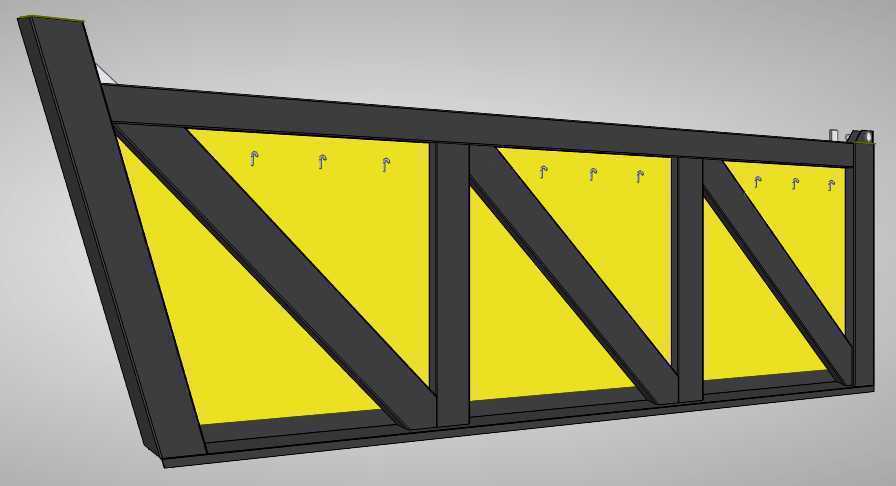

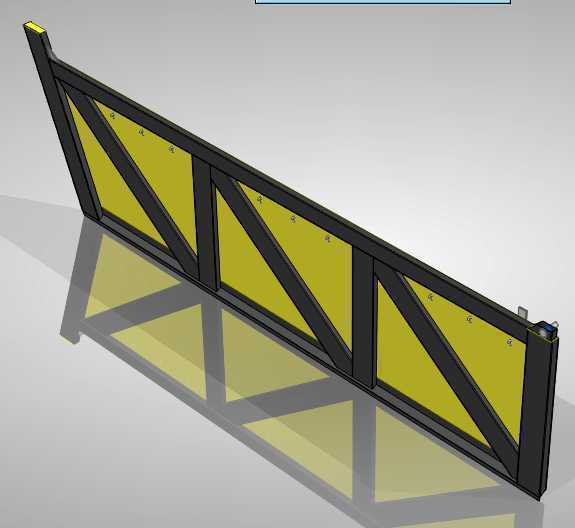

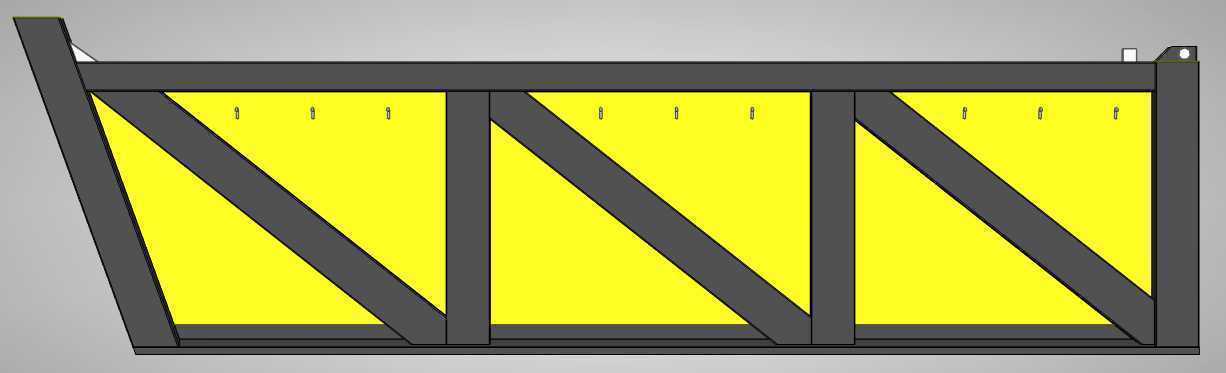

　　该结构为货运拖车侧边承载栏板，主要适配小型工程转运、厂区散料短途运输类翻斗拖车使用，安装于拖车货台侧边位置，承担货台侧向围挡、防止物料散落的核心功能，同时可配合翻斗机构完成卸料动作的侧向支撑。从结构设计逻辑来看，整体采用框架式承载结构，外框为矩形钢管拼焊成型，内部设置斜向加强筋，将栏板板面分割为多个三角形稳定承载单元，这种排布方式可在控制整体自重的前提下，大幅提升栏板抗侧向挤压的能力，避免散料堆积时栏板出现外鼓变形。板面采用拼接式平板结构，与内部框架采用塞焊加周边满焊的连接方式，既保证板面平整度，也能避免长期受物料摩擦出现焊缝开裂的问题。栏板一端设置铰接安装位，对应拖车货台侧边的铰接支座，可实现栏板向上翻转开启，方便装卸大件物料，

　　另一端设置锁止配合位，可与拖车尾部的锁钩结构配合，实现栏板闭合后的可靠锁止，防止运输过程中栏板意外开启。从安装边界来看，栏板整体长度适配常规小型单轴拖车的货台侧边尺寸，高度匹配散料运输的常规堆积高度，安装时铰接端的同轴度公差需控制在1mm以内，避免翻转过程中出现卡滞，栏板闭合后与货台底板的间隙需控制在5mm以内，防止细小颗粒状物料从缝隙漏出。在实际使用场景中，这类栏板需要承受散料的侧向静压力，以及车辆行驶过程中颠簸带来的动态冲击载荷，因此设计时在斜向筋的排布上做了角度优化，斜筋与外框竖梁的夹角设置为45度左右，可将侧向载荷均匀传递到上下边框，再通过边框传递到货台主结构上，避免局部应力集中。栏板表面做了分色涂装处理，

　　黑色为框架结构的防护涂层，黄色为板面的警示涂层，在厂区作业环境中可起到明显的警示作用，避免人员误碰撞。栏板顶部设置了加厚的封边结构，可承受人员临时踩踏的载荷，方便人员站在货台边整理物料，同时也能避免栏板顶部受物料撞击出现卷边变形。在结构细节上，铰接端的轴套采用自润滑材质，无需频繁加注润滑脂即可保证翻转顺畅，适合厂区多粉尘的作业环境，锁止位设置了耐磨衬板，可承受长期锁止碰撞带来的磨损，延长栏板整体使用寿命。这类栏板的设计需要兼顾承载能力、自重、操作便利性三个核心要素，过重的栏板会增加人工开启的操作难度，过弱的结构则会在使用中快速变形失效，该结构通过三角形加强筋的排布，在两者之间找到了合理的平衡点，同时整体结构全部采用常规型材加工，

　　无需特殊定制材料，加工成本可控，适合批量配套生产。在实际选型匹配时，需要根据拖车的额定载重量调整栏板的板材厚度与型材规格，额定载重量1吨以下的拖车可采用2mm厚钢板配合40*40矩形管制作，载重量更大的拖车则需要对应加厚板材与加大型材规格，同时调整斜筋的排布密度，保证结构强度满足使用要求。栏板与货台连接的铰接支座需要焊接在货台的侧边纵梁上，保证载荷可以直接传递到主承载结构上，避免直接焊接在货台地板上造成地板变形。
