FE缸尖拖车侧边栏板结构设计

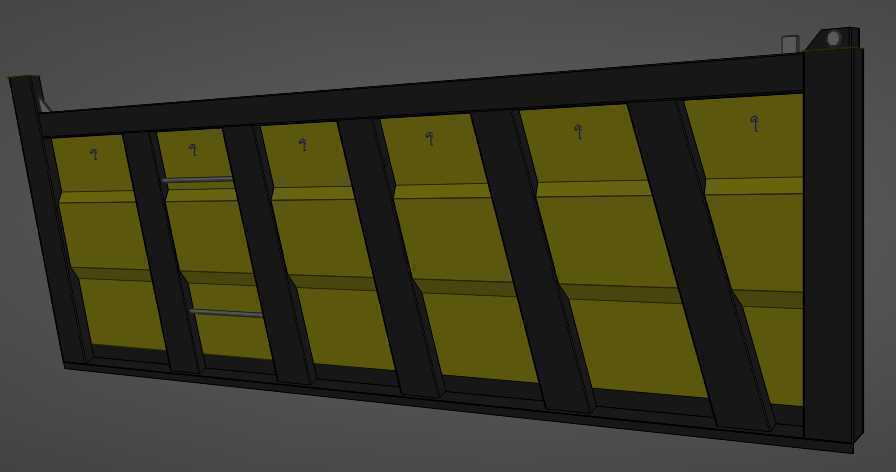

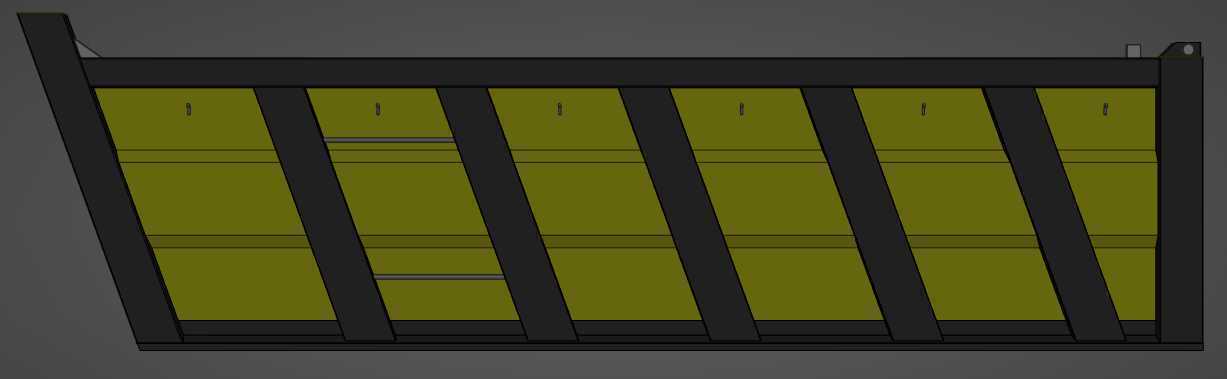

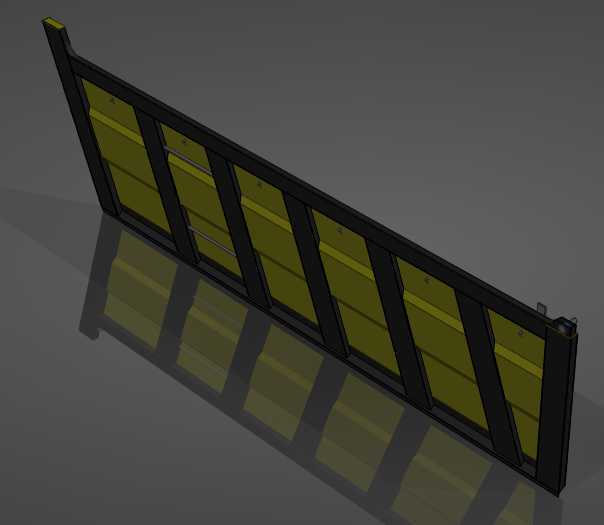

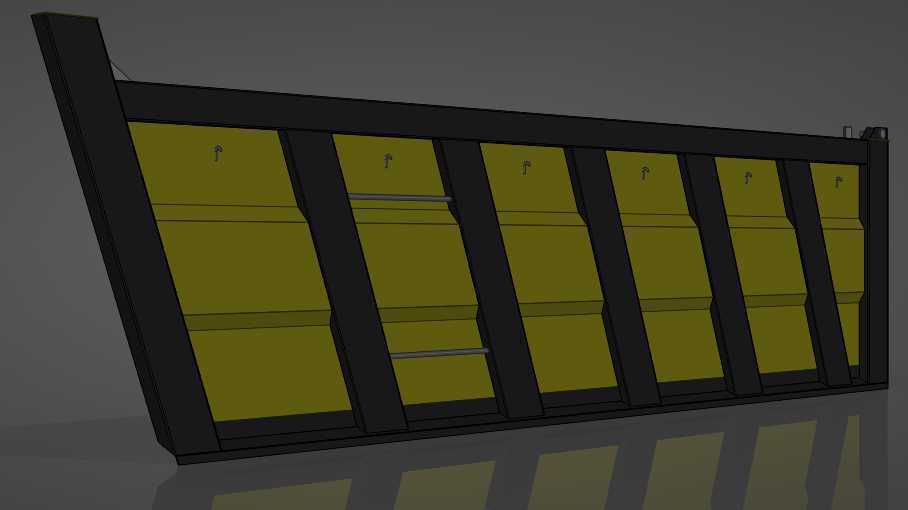

　　在工程物料转运、厂区散料配送以及短途驳运场景中，栏板式拖车的侧边栏板是直接决定装载边界、防护可靠性的核心结构件，本次设计的FE缸尖拖车侧板，针对常规栏板易变形、开合操作费力、侧边密封不足导致散料撒漏的痛点做了定向优化。从实际使用场景出发，这类侧板主要适配额定载重1.5-3吨的中小型栏板拖车，也可同结构拓展至轻型自卸类运输设备的侧边防护结构，日常承载的物料涵盖袋装建材、加工边角料、成箱零配件以及颗粒状散料，因此结构设计上兼顾了刚性支撑与轻量化需求。整体框架采用矩形空心型钢焊接成型，主受力竖梁沿栏板长度方向等距排布，每道竖梁与上下横梁的连接位置做了三角加强筋过渡，避免长期受物料侧向挤压出现焊缝开裂的问题，

　　栏板内侧嵌入的实木衬板通过沉头螺栓与框架固定，既可以缓冲硬质物料对金属框架的直接撞击，也能减少金属与物料摩擦产生的异响，衬板与框架的贴合面预留了2mm的装配间隙，抵消木材温湿度变化产生的胀缩量，避免长期使用后衬板起拱变形。侧板的侧边铰接结构做了同轴度优化，上下铰接点采用统一基准加工，装配后栏板开合的同轴度误差控制在0.5mm以内，开合过程无卡滞，配合尾部的锁止挂钩结构，关闭状态下栏板与车架侧边的贴合间隙不超过3mm，能有效阻挡粒径5mm以上的散料从侧边缝隙撒漏。从安装边界来看，单块侧板的总长度适配1.8米标准拖车货厢侧边宽度，整体高度为0.6米，安装时铰接座与车架纵梁的上翼面通过螺栓固定，不需要对原有车架结构做额外切割改造，

　　可直接替换同尺寸的老旧栏板结构。设计过程中针对栏板受侧向载荷的工况做了受力校核，当栏板内侧承受均匀分布的0.02MPa侧向压力时，主框架的最大变形量不超过2mm，远低于行业通用的5mm变形阈值，竖梁与横梁的焊接位置采用满焊工艺，焊后做打磨除锈与喷塑处理，户外使用场景下的防锈能力可满足5年以上的使用需求。栏板顶部的边框做了向内的折边处理，一方面提升了顶部边缘的结构刚性，避免装卸货时被重物砸击出现边缘变形，另一方面折边形成的导向面能在人工装卸袋装物料时起到顺滑过渡作用，减少包装袋被金属棱角刮破的概率。考虑到拖车日常需要频繁开合栏板装卸货，侧板的整体重量控制在28kg以内，单人即可完成开合操作，不需要额外辅助工具，锁止结构采用偏心式挂钩，

　　锁止后有明显的到位反馈，车辆行驶过程中不会因为振动出现自行脱开的问题。针对散料运输的需求，栏板下边缘与货厢底板的接触位置加装了橡胶缓冲条，关闭状态下橡胶条被压缩1.5mm，既可以消除栏板与底板之间的硬接触异响，也能进一步封堵底部缝隙，避免细颗粒散料从底部漏出。结构上还预留了加装篷布挂钩的安装孔位，用户可根据运输需求自行加装侧边篷布杆，不需要在框架上额外钻孔，避免破坏原有结构的防腐层与结构强度。
