FE缸尖拖车侧栏板结构设计

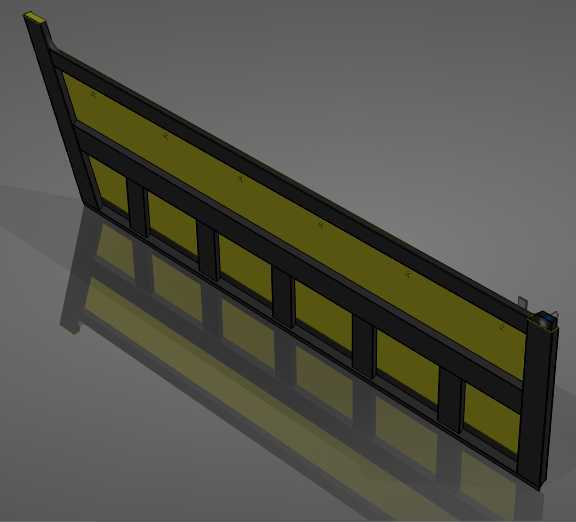

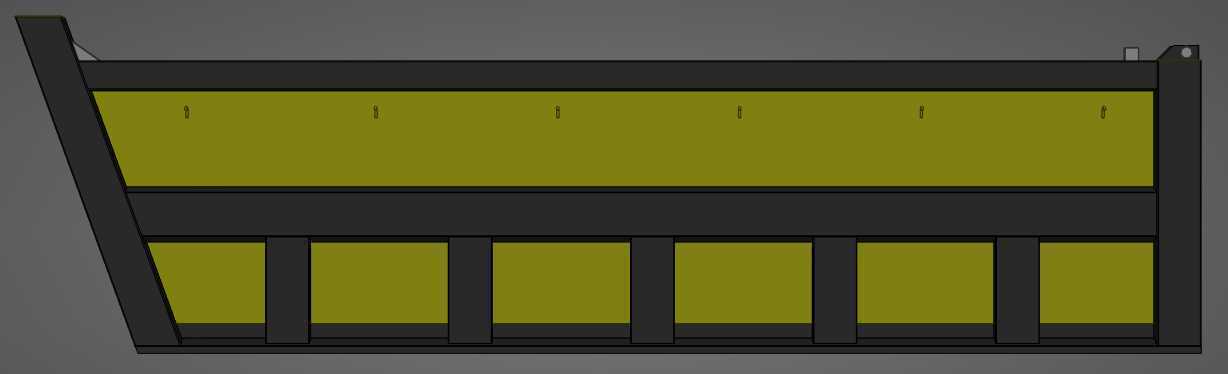

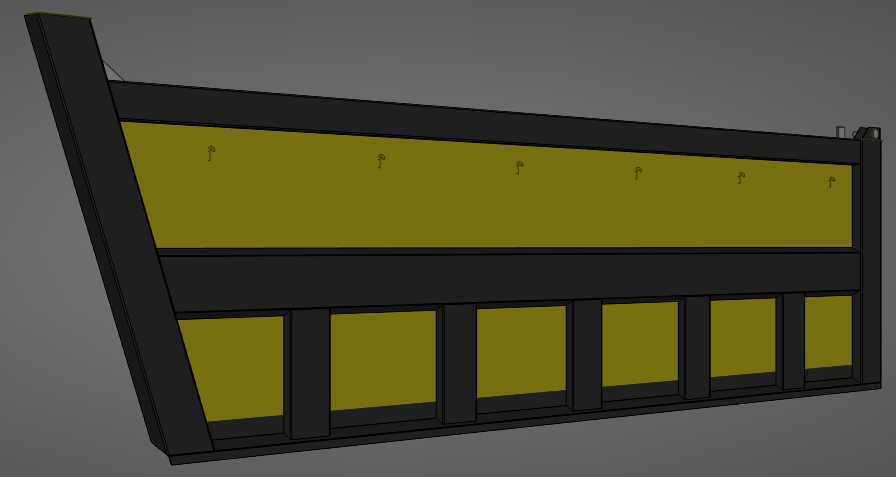

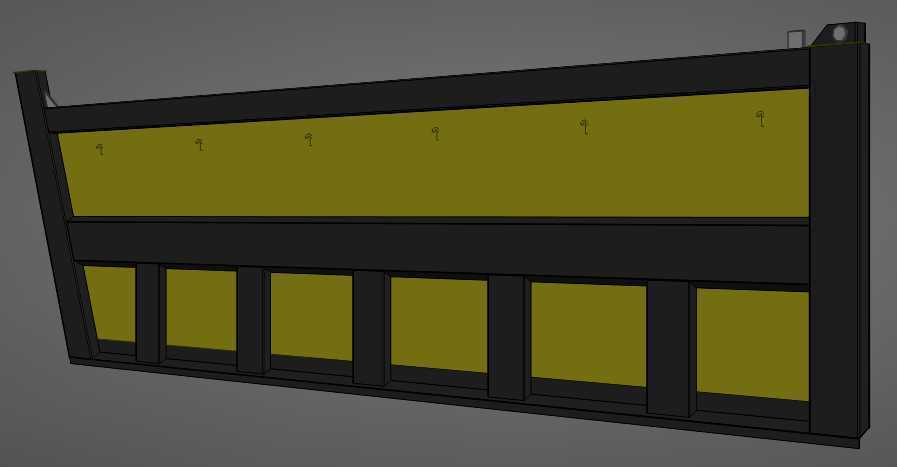

　　在短途散料转运、厂区物料周转、工地土石方短驳这类作业场景里，翻斗拖车的侧栏板是直接决定装载边界、挡料可靠性的核心结构件，本次设计的FE缸尖拖车侧栏板，针对常规栏板易变形、挡料间隙大、开合对位不准的常见痛点做了结构优化。从实际使用需求出发，这类栏板首先要满足散料装载时的侧向支撑要求，尤其是装载砂石、渣土、建筑垃圾这类密度不均、易对侧板产生侧向挤压的物料时，不能出现中部外鼓、焊缝开裂的问题，因此在结构排布上，采用了外框型钢骨架加内嵌挡料面板的组合形式，骨架沿栏板长度方向均匀设置竖向加强肋，肋板间距根据常见散料的侧压力分布做了不等距优化，靠近栏板上下铰接位置的肋板间距更小，对应应力集中区域做了局部加厚处理，避免长期受载后出现疲劳变形。

　　栏板的挡料面板采用分块嵌装的结构，而非整板焊接，一方面是减少整板焊接带来的焊接变形，降低后期校形的工作量，另一方面当局部面板被物料砸损或者出现锈蚀时，可以单独更换对应区块的面板，不需要整体更换整块栏板，大幅降低后期运维的成本。栏板的上下边缘做了折边处理，上边缘的折边朝向车厢内侧，既可以增强栏板上部的抗弯折刚度，也能避免装载时物料从栏板顶部的拼接缝隙撒漏，下边缘的折边则对应车厢底架的密封胶条安装位，保证栏板闭合后和底架之间的间隙控制在合理范围，防止细小颗粒物料从底部缝隙漏出。从安装边界来看，这款栏板的两端预留了和拖车立柱铰接的销轴安装位，销轴孔做了镶套处理，镶套采用耐磨材质，避免长期开合转动磨损栏板本体的孔位，

　　更换镶套即可恢复转动配合精度，不需要对栏板主体做补焊加工。栏板的外侧对应FE缸尖的锁止机构预留了安装座，安装座的位置经过开合轨迹校核，保证栏板在翻转开启和闭合锁止的全过程中，锁止钩和锁座不会出现运动干涉，闭合后锁止点的压紧力可以均匀作用在栏板的受力框架上，不会出现局部受力过大导致的栏板变形。在外形尺寸的匹配上，栏板的整体长度对应拖车单节侧栏的标准长度，高度符合短途转运车辆的装载高度要求，既保证足够的装载容积，也不会因为栏板过高导致整车重心上移，影响转弯行驶时的稳定性。栏板表面的涂装预留了和整车统一的工艺空间，骨架焊接完成后先做整体抛丸除锈处理，再做底漆喷涂，最后安装内嵌的挡料面板，避免面板遮挡焊缝位置导致除锈、涂装不到位，

　　从工艺层面提升结构的抗锈蚀能力，适应工地、厂区这类多扬尘、多潮湿的作业环境。实际作业中，这类栏板还要承受装载机上料时的物料冲击，因此在栏板内侧对应装载机卸料的常见冲击位置，额外增设了局部加强衬板，衬板采用可更换的耐磨钢板，通过螺栓固定在骨架上，被物料砸磨损耗后可以快速更换，避免冲击直接作用在主骨架上导致主结构变形。栏板的翻转轨迹经过反复校核，开启后栏板的下边缘不会和拖车底架的附属结构发生碰撞，最大开启角度满足人工清理车厢残留物料、配合铲车卸料的操作空间要求，不会因为开启角度不足导致卸料时物料积存在栏板和车厢的夹角位置。在结构细节上，栏板的所有外露棱边都做了圆角倒钝处理，避免操作人员在开合栏板、清理车厢时被尖锐棱边划伤，所有焊接位置都采用连续角焊缝，焊缝高度根据板材厚度做匹配设计，避免焊接不足导致的结构开裂，也不会因为焊缝过大导致焊接热变形超标。
