FE缸尖拖车斜撑加强型侧边栏板结构

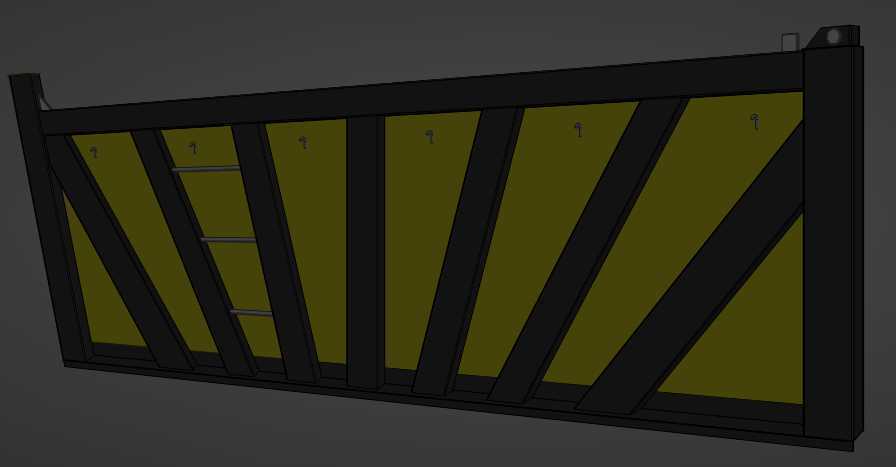

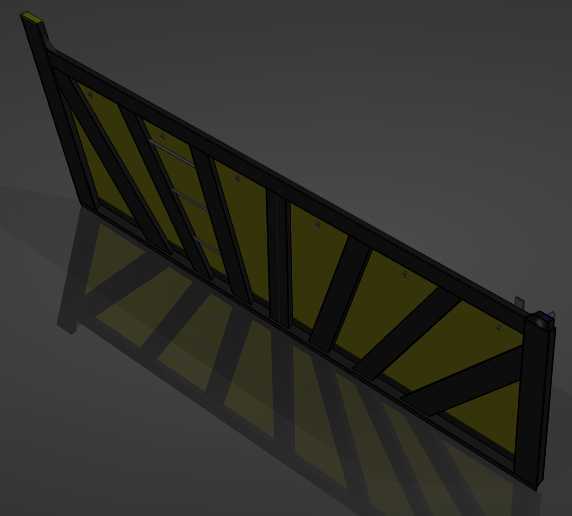

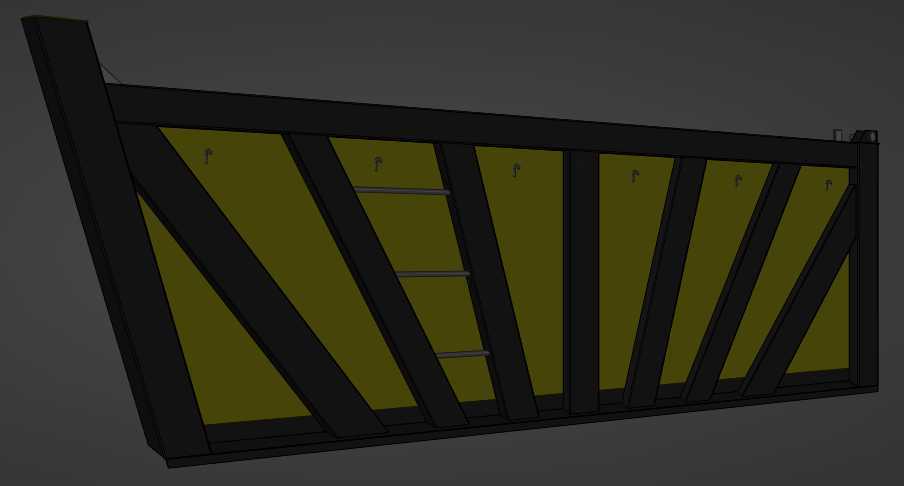

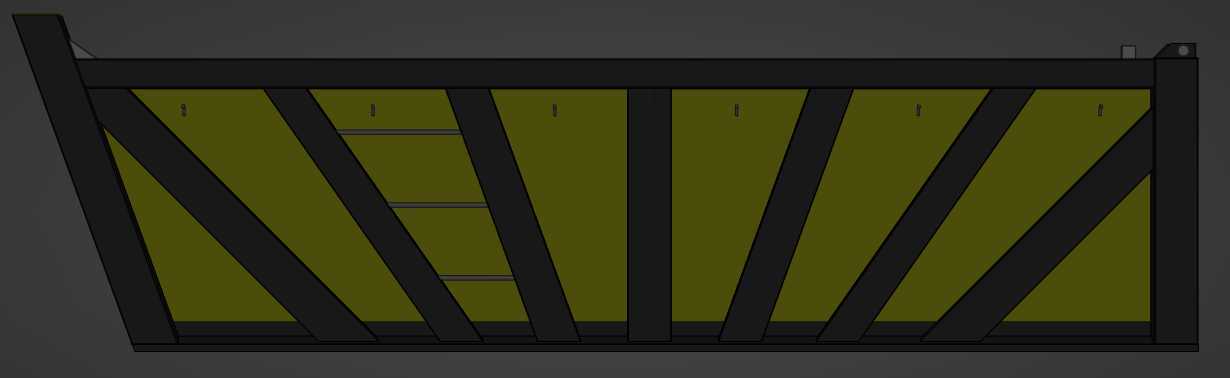

　　该结构为货运拖车侧边承载栏板，主要适配短途散料转运、厂区物料周转类拖车的侧边围挡需求，日常作业中承担阻挡装载物滑落、承受散料侧向外挤压力的核心作用，在砂石、袋装建材、生产废料等散装物料转运场景中，可有效避免物料在车辆启停、转弯过程中从侧边撒漏，降低转运过程的物料损耗与路面清理成本。结构整体采用框架式承载设计，外边框为闭合矩形截面型材焊接成型，作为栏板的主承载骨架，内部设置多道斜向布置的加强筋，筋板沿栏板对角线方向交错排布，将整块栏板的受力区域分割为多个三角形稳定单元，相比传统直向横纵筋设计，斜撑结构可将栏板受到的侧向挤压力快速传导至边框与底部安装位，大幅降低栏板中部受载后的形变量，即使满载密度较大的矿石类物料，

　　也不会出现栏板中部外鼓变形的问题。栏板内侧铺设有整面挡料面板，面板与内部筋板、外边框采用分段点焊固定，焊点间距控制在合理范围内，既保证面板与骨架的连接强度，又避免满焊带来的焊接变形问题，面板表面平整无突出棱角，不会在装卸袋装物料时勾挂包装袋，也不会在转运散料时出现卡料残留的情况，日常清理仅需高压水枪冲洗即可完成。栏板底部设置有通长的铰接安装边，安装边上预留有等间距的铰接孔位，可与拖车底盘侧边的铰接座直接匹配安装，铰接轴的直径与孔位公差按照通用拖车铰接副标准设计，无需额外加工即可适配多数同吨位级别的拖车底盘，栏板可绕底部铰接轴向外翻转开启，方便叉车从侧边装卸整托物料，也可在倾倒散装物料时完全放平，不阻挡物料滑落路径。

　　栏板靠近拖车前后端的位置设置有锁止挂钩安装位，安装位处做了局部加厚处理，可承受栏板锁止时的拉紧力，避免长期使用后出现安装位开裂变形的问题，锁止结构适配通用拖车的侧边栏板锁扣，更换维护时可直接采购通用配件，无需单独定制。设计过程中重点考虑了栏板的受力分布特性，通过有限元受力模拟对斜撑筋的角度、截面尺寸进行了多轮优化，在保证整体承载强度满足额定载荷要求的前提下，尽可能降低结构自重，减少栏板翻转开启时的操作力度，单人即可完成栏板的开合操作，无需额外辅助工具。栏板整体外形尺寸按照通用拖车的侧边栏板高度、长度模数设计，安装边界与现有主流拖车的侧边安装位完全兼容，可直接替换原有出现变形、损坏的旧栏板，也可作为新制拖车的标准侧边栏板直接装配使用，无需对底盘结构进行额外改动。结构表面预留有涂装工艺孔，方便进行整体喷砂、喷漆处理，提升结构的防锈耐腐蚀能力，可适应露天作业、多雨潮湿环境下的长期使用需求，不会因为短期锈蚀导致结构强度下降。
