汽车摇臂双工位钻孔定径加工专用设备

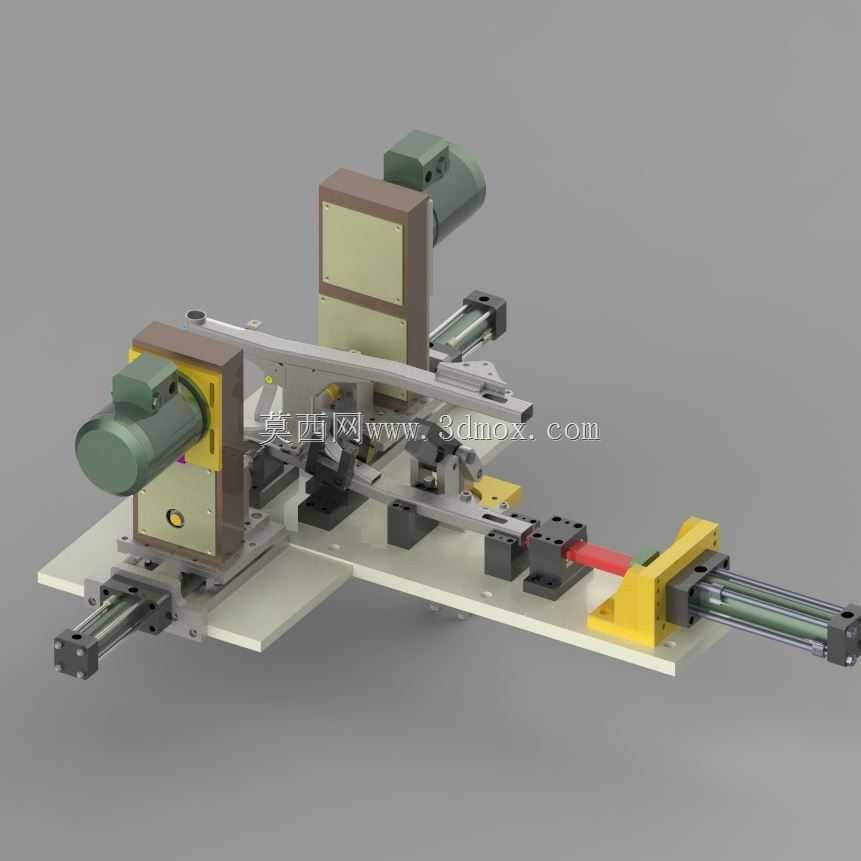

该设备为汽车零部件加工环节的专用加工工装，主要应用于汽车底盘摇臂类零件的精密孔加工工序，针对摇臂焊接后存在的形变余量、孔径偏差问题，一次性完成2毫米基准孔的钻孔与定径修平作业，适配汽车零部件生产线的节拍化加工需求，可直接集成到摇臂焊接后的流转工序中，无需额外转序装夹，大幅缩减零件周转的辅助工时。设备采用对称双动力头布局，两套钻孔主轴分别布置在工件定位工位的两侧，可同时对摇臂的两个对应安装孔位进行同步加工，有效避免单工位依次加工带来的定位累计误差，保障两孔之间的位置度公差符合整车装配的精度要求。工件定位区域采用仿形夹具设计，完全贴合摇臂焊接后的毛坯外形轮廓，设置有多点位气动压紧机构，装夹时可自动适配焊接件的微小尺寸偏差，保证加工过程中工件无位移、无颤振，避免钻孔偏斜、孔径超差的问题。进给系统采用线性导轨搭配气动滑台的组合结构，主轴进给行程可根据摇臂的实际壁厚进行灵活调整，进给速度平稳可控，既能保证钻头的切削寿命，也能避免进给过快导致的孔口毛刺、内壁粗糙度不达标问题。设备整体安装底座采用加厚钢板焊接成型，经过去应力处理后加工安装基准面，所有动力头、导轨、夹具单元均统一安装在同一基准平面上，整体安装边界紧凑，可直接固定在生产线旁的标准工作台上，无需额外制作大型安装基础，适配多数中小规模汽车零部件加工厂的车间布局条件。设备的气动管路、线缆均采用内置式走线设计，外部无裸露管线，既避免加工过程中铁屑飞溅刮损管线，也能缩减设备的整体占地空间，日常维护时仅需打开侧部盖板即可完成管路、线缆的检修更换。在实际加工流程中，操作人员仅需将焊接完成的摇臂毛坯放置到定位夹具上，触发启动开关后设备自动完成压紧、双侧主轴进给钻孔、定径修平、主轴退回、夹具松开的全流程动作，加工完成的零件孔径一致性稳定，无需后续额外的铰孔修磨工序，可直接进入下一道装配环节，有效降低人工操作的技能要求，提升单工序的加工效率与成品合格率。
