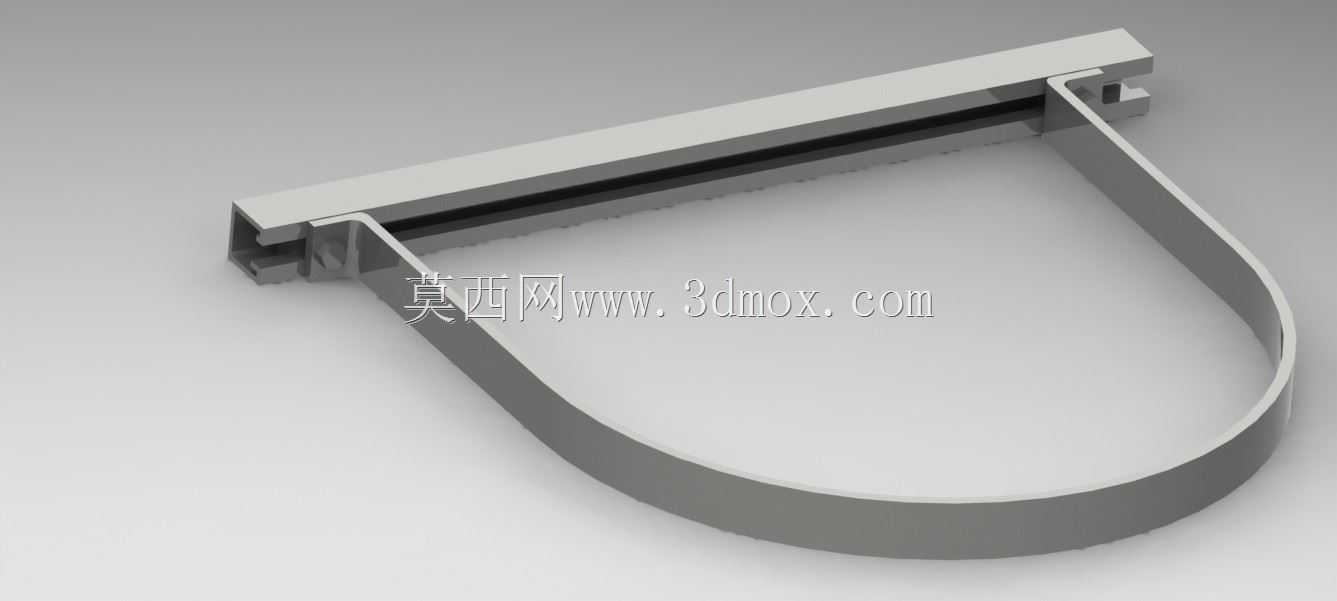

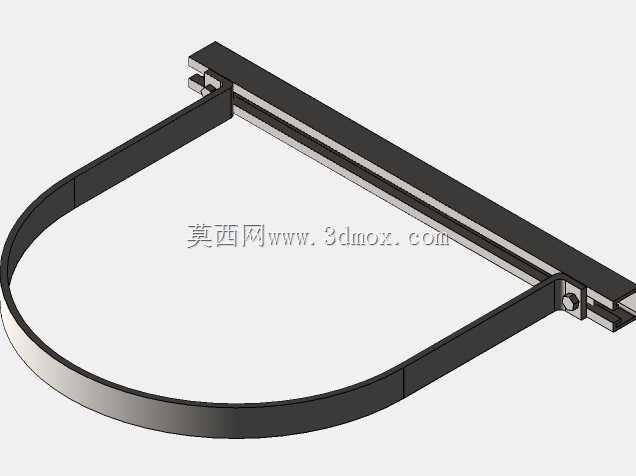

U型导轨挂载支撑固定支架结构

　　这类U型挂载支架在轻工生产线、室内管线排布、轻型物料吊挂场景中应用十分广泛，日常在电子组装线的工装挂板侧边、洁净车间的管线吊挂系统、商超仓储的轻型挂轨配套结构里都能见到同类型构件的身影。从结构形态来看，上部采用卡入式导轨配合结构，预留的卡槽尺寸刚好适配市面常规的C型轻钢挂轨，安装时不需要额外打孔破坏导轨本体，只需要将支架上部的卡舌对准导轨槽位滑入到位，就能完成初步定位，后续在卡槽侧边预留的紧定点位拧入紧固件，即可完全锁死支架位置，避免挂载后出现滑移脱落的问题。下部的U型弯折结构是主要的承载区域，圆弧过渡的弯折处做了等壁厚处理，建模时特意保留了钣金弯折的内R角余量，完全匹配常规钣金冲压的工艺要求，不会出现弯折处应力集中导致的开裂问题，U型的开口宽度经过适配，既可以直接穿装圆管类物料作为管线抱箍使用，也可以在U型内侧加装橡胶垫后挂载方形的线槽、小型工具盒等物件，适配的挂载物外径范围覆盖常规的20mm到50mm区间，能满足多数轻型吊挂场景的需求。

　　从设计思路上看，整个构件采用等厚度钣金一体弯折成型，没有多余的拼接焊缝，一方面减少了加工工序，冲压下料后只需要两次弯折、一道冲孔工序就能完成成品加工，量产时的加工效率很高，另一方面一体结构的整体强度优于焊接拼接的同尺寸支架，长期承重下不会出现焊缝开裂的失效问题。上部的导轨连接段做了局部加宽处理，和导轨的接触长度足够，挂载受力时的压强被均匀分散到导轨接触面上，不会因为局部压强过大导致导轨变形。支架的整体安装边界控制得十分紧凑，上部卡入导轨后，向下延伸的U型段和导轨立面的垂直距离控制在合理范围，挂载后不会过多占用安装空间，在排布密集的管线场景里，相邻支架之间的最小安装间距可以缩小到100mm，不会出现支架之间互相干涉的问题。

　　实际使用中，这类支架的承重冗余经过校核，单支支架在常规安装间距下的安全承重可以达到5kg，完全满足轻型管线、小型工装挂件的承载需求，U型底部的圆弧面和被挂载物件的接触面积更大，相比直角弯折的支架，不会对挂载的管线外绝缘层造成割损，长期使用也不会出现管线被磨破的隐患。建模过程中对所有的弯折边都做了工艺圆角处理，没有尖锐的毛刺边，安装操作时不会划伤施工人员的手部，上部卡槽的尺寸公差按照钣金件的常规自由公差设定，和标准C型导轨的配合间隙控制在0.2mm以内，滑入安装时顺畅不卡滞，锁紧紧固件后也不会出现旷量晃动的问题。在做管线排布场景的配套设计时，这类支架可以沿着导轨任意调整位置，不需要提前在导轨上预打安装孔，后期调整管线走向或者增减挂载点位时，只需要松掉紧定螺钉滑动支架到目标位置再锁死即可，运维调整的灵活性远高于传统的打孔固定式支架。针对洁净车间的使用场景，支架的外露面没有多余的凹槽缝隙，不容易积尘，擦拭清洁也十分方便，表面做钝化处理后还可以适配有防腐蚀要求的厂房环境，不会因为长期接触潮湿空气出现锈渍掉落污染生产环境的问题。
