多喷头管网式消防灭火装置结构设计

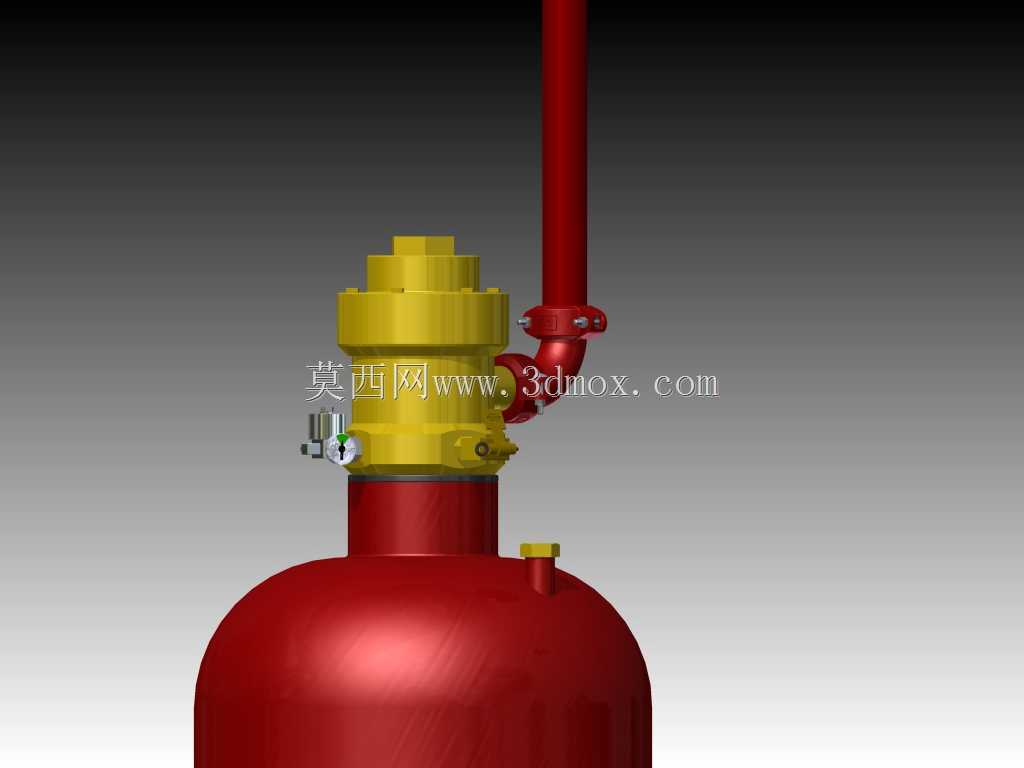

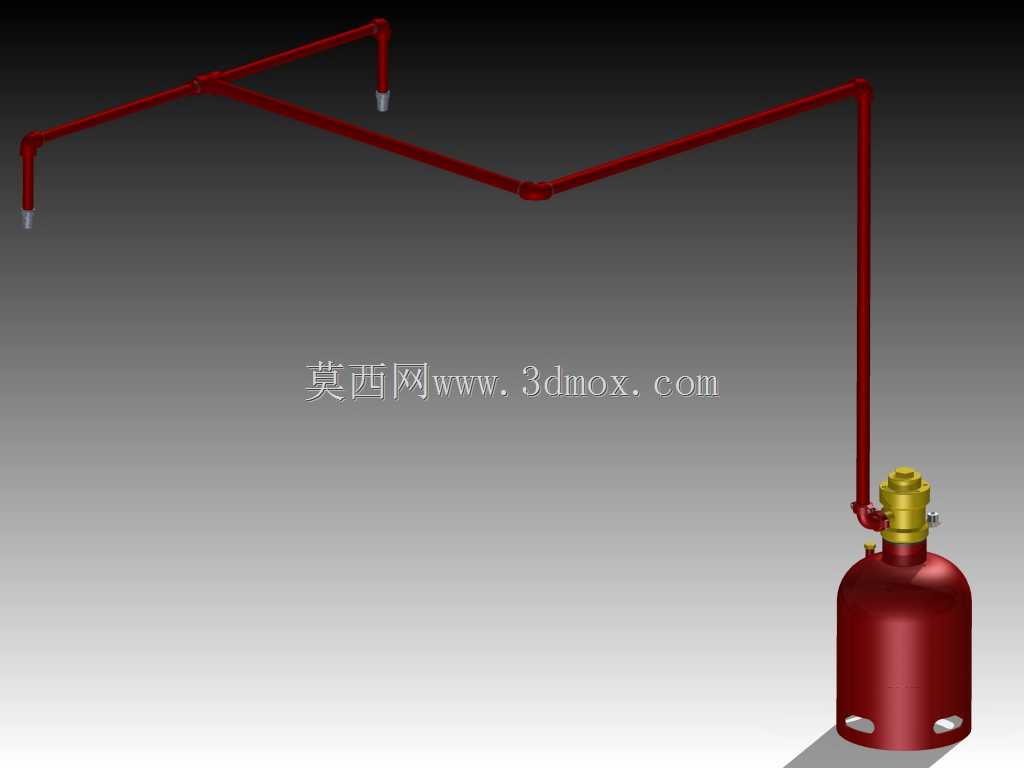

　　这套管网式灭火装置的三维结构，核心围绕受限空间内全淹没灭火的实际需求搭建，日常多部署在工业设备隔间、小型仓储隔间、精密仪器机柜周边这类固定防护区域，和普通手提式灭火器的手动触发逻辑不同，整套结构依靠预设的管路排布实现无死角灭火剂覆盖，不需要人员进入火情区域操作，能在火情初起阶段就完成介质输送，避免火势蔓延造成更大损失。从结构组成来看，下部的储压罐体是整套装置的介质承载核心，罐体采用立式圆柱承压结构，顶部集成的阀组总成同时兼顾充压、密封、介质导出三个功能，阀组和罐体的连接采用螺纹加密封垫的组合结构，既保证长期带压状态下的密封可靠性，也方便后期维护时的拆装作业。罐体底部设置的三个支撑脚，直接和安装基础的预埋螺栓点位匹配，

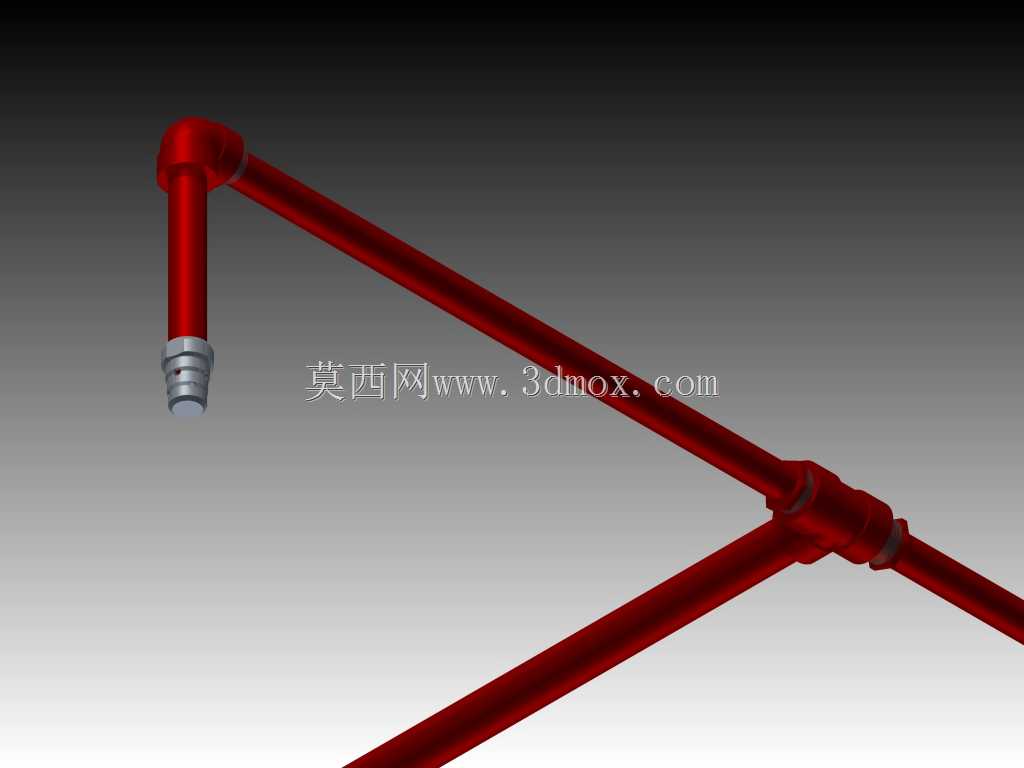

　　安装时不需要额外做焊接固定，能适配混凝土地面、钢制平台面等多种安装基面，支撑脚的高度预留了15mm的间隙，方便后期清理罐体底部积灰，也能避免基面潮气直接侵蚀罐体底壁。上部的输送管网采用等径红漆无缝钢管拼接，所有管路转角处都采用90度弯头衔接，管路的走向完全避开防护区域内的设备检修通道、管线桥架位置，不会和现场已有的电缆桥架、通风管道产生安装干涉。管路上一共设置四个朝下布置的喷淋头，每个喷淋头的安装点位都经过覆盖半径核算，相邻两个喷淋头的喷射范围存在15%的重叠区域，保证防护区域内不存在喷射盲区，喷淋头和管路的连接采用内螺纹旋接结构，端部的密封面直接贴合管路端面，不需要额外缠绕生料带就能实现密封，

　　能减少长期使用过程中密封老化导致的泄压问题。在设计这套结构的过程中，首先要确认的是储压罐体的容积和充装压力匹配关系，根据防护区域的容积计算需要的灭火剂充装量，再反推罐体的壁厚和承压等级，避免罐体容积过大造成成本浪费，或是容积过小导致灭火剂覆盖不足。其次是管路的固定方式，所有水平布置的管路每隔1.2米就设置一个管卡固定点，管卡直接和周边的建筑结构面或是设备框架连接，避免装置触发时管路内介质流动产生的反冲力造成管路移位，垂直段的管路在靠近罐体阀组的位置额外设置一个固定支架，抵消长管路运行时的振动传导，防止振动长期作用导致阀组连接位置松动泄压。另外在管路的整体排布上，特意将所有管路的连接接头都设置在便于检修的可视位置，

　　没有把接头藏在墙体或是设备夹缝里，后期做气密性检查的时候，不需要拆解周边结构就能完成所有接头的检漏作业。从安装边界来看，整套装置的最大外轮廓尺寸适配20立方米以内的独立防护空间，罐体安装时需要预留出顶部300mm的操作空间，方便后期对阀组进行压力检测、灭火剂充装作业，管路的最低安装高度不低于2.2米，避免影响人员正常通行，也不会被现场搬运的货物磕碰造成管路变形。整套结构的受力逻辑也做了对应优化，储压罐体的重心落在三个支撑脚围成的三角形中心位置，即使受到一定的侧向冲击力也不会发生倾翻，管网的重量全部由固定管卡承载，不会把管路重量传导到顶部阀组上，避免长期负重导致阀组密封面变形出现渗漏。和市面上常见的预制灭火装置不同，这套结构的管路可以根据实际防护区域的形状做灵活调整，不需要拘泥于固定的管路走向，只要保证喷淋头的覆盖半径符合要求，就能适配不同长宽比的防护空间，不管是狭长的设备通道，还是方正的小型储物间，都能通过调整管路段的长度实现适配。另外在细节设计上，所有管路的内壁都做了钝化处理，避免长期储存过程中管壁锈蚀产生的杂质堵塞喷淋头的小孔，保证火情发生时灭火剂能顺畅喷出，罐体的外表面喷涂的红色消防漆，也符合消防设备的辨识度要求，现场巡检时能快速定位装置位置，检查压力状态是否正常。
