户外钢结构框架式临时遮蔽庇护结构

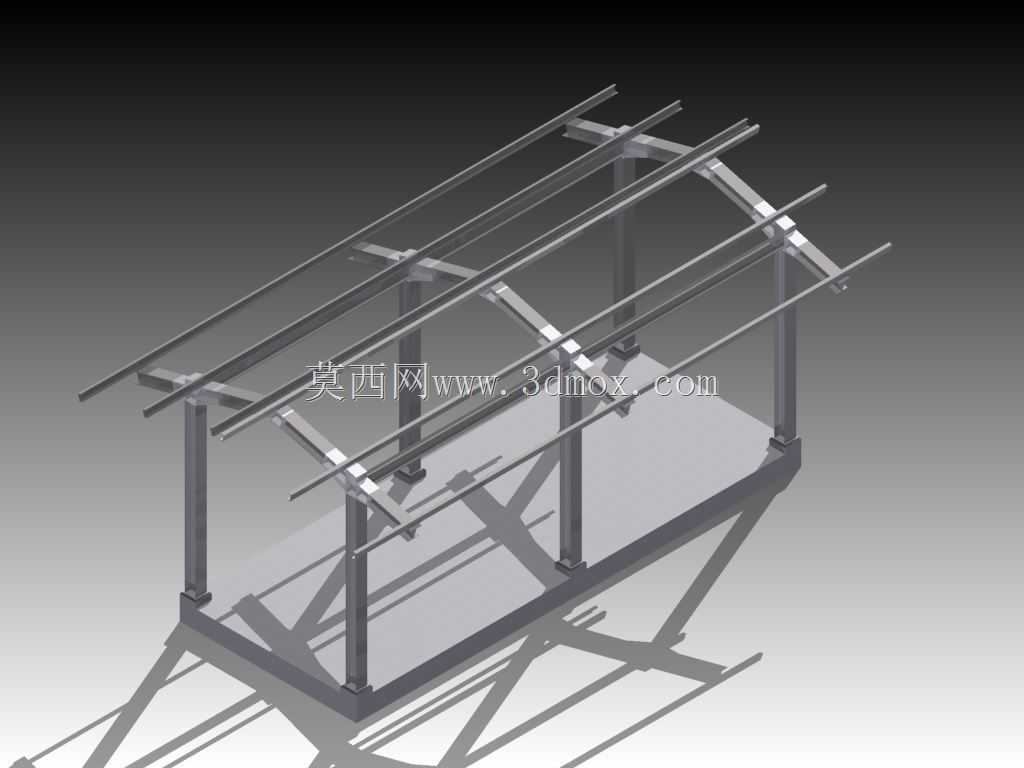

　　这类框架式遮蔽结构常应用于户外作业临时点位、野外勘探驻点、厂区临时物料堆放区、应急临时安置点等场景，核心作用是为下方区域提供遮阳、挡雨、防高空落物的基础遮蔽功能，也可作为临时管线架设、小型设备外置安装的承载支撑结构。从结构设计逻辑来看，整体采用模块化方管型材搭建，底部为整体式矩形承载底座，四根垂直主立柱直接与底座焊接固定，省去了现场浇筑基础的复杂工序，可直接通过膨胀螺栓与硬化地面完成锚固，安装边界适配绝大多数平整硬化的户外场地，无需额外做场地找平预处理。顶部承载框架采用纵横双向排布的型材梁结构，横向主梁与纵向次梁通过角件与螺栓拼接，梁体排布间距经过载荷核算，可适配常规彩钢瓦、阳光板、遮阳篷布等多种面层铺装材料，

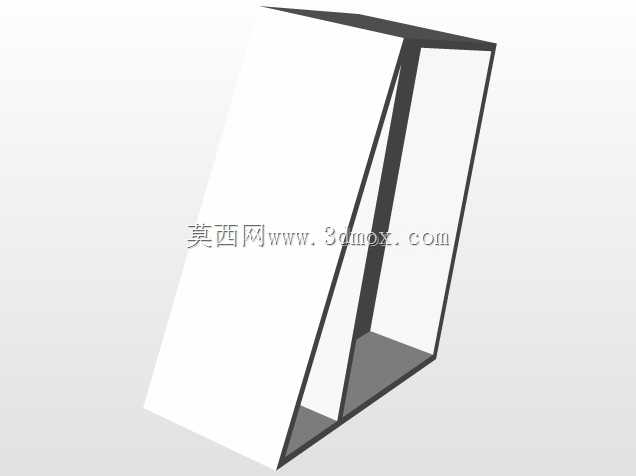

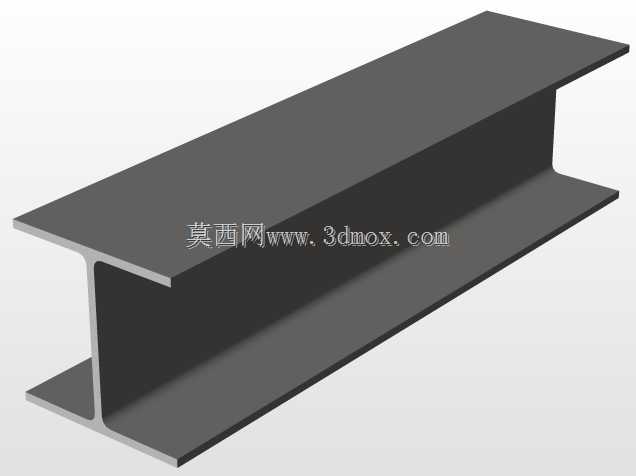

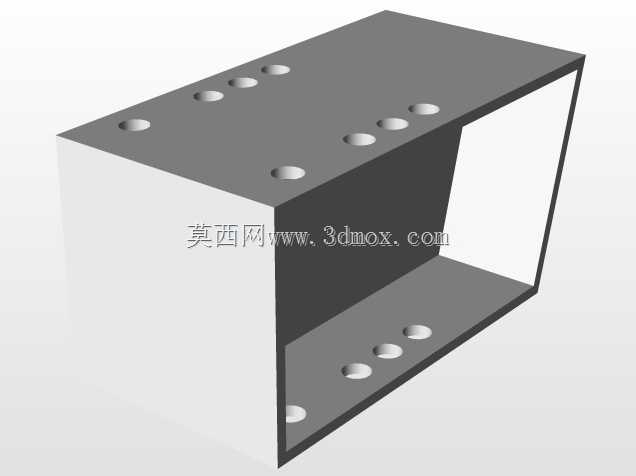

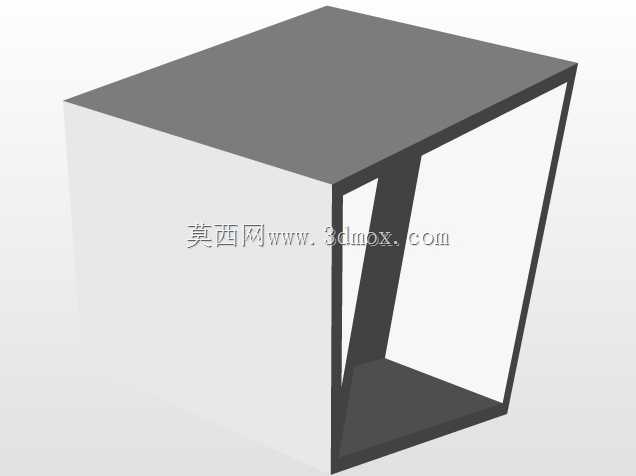

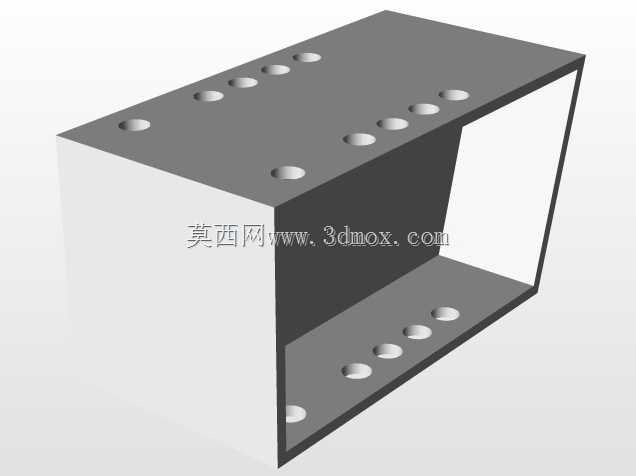

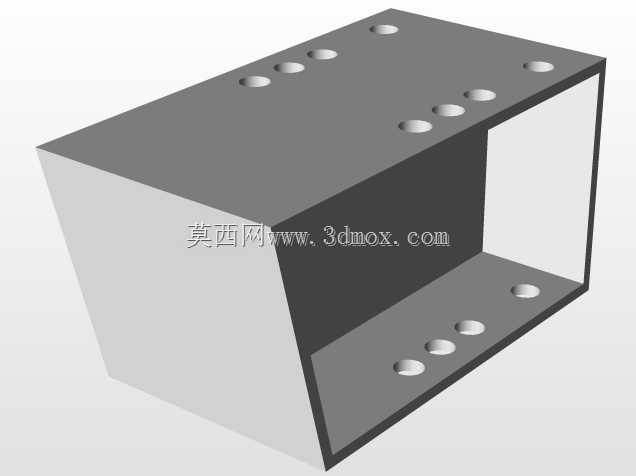

　　用户可根据实际使用场景的遮蔽需求灵活选择铺装材质，若用于强降雨区域可适当加密次梁间距提升面层承重能力，若仅作遮阳使用可适当拉大次梁间距降低整体自重。结构整体的型材选型兼顾强度与轻量化需求，主立柱采用壁厚不低于2mm的矩形方管，可抵御常规户外6-8级阵风的横向载荷，顶部梁体根据跨度选择适配规格的型材，避免大跨度下出现梁体下挠变形的问题。底座框架采用与立柱同规格的型材焊接成整体框型结构，底部预留标准地脚安装孔位，孔位间距适配常规膨胀螺栓的安装尺寸，现场安装时仅需对准孔位打入膨胀螺栓即可完成固定，单组结构的安装作业可由两名作业人员在两小时内完成，无需大型吊装设备辅助。在细节设计上，所有型材的拼接位置均做了倒角处理，

　　避免尖锐边角造成作业人员磕碰损伤，梁体与立柱的连接节点同时采用焊接与螺栓紧固双重固定，既保证节点的结构强度，也便于后期拆卸转运至其他点位重复使用。结构的整体外形尺寸可根据实际使用需求调整型材长度实现定制，常规款的底座尺寸适配4-6人同时在下方遮蔽停留，也可通过多组结构横向拼接的方式拓展遮蔽面积，满足更大区域的遮蔽需求。这类结构在设计时充分考虑了户外长期使用的耐候性需求，所有金属构件表面均做除锈后喷塑处理，可抵御常规户外环境下的锈蚀问题，无需频繁做表面防腐维护。顶部框架的梁体上预留了标准化的安装槽位，除了铺装遮蔽面层外，还可临时挂载照明灯具、监控设备、小型工具挂板等附属设施，拓展结构的使用功能。在应急场景使用时，

　　这类结构可快速拆解为单根型材，通过普通货运车辆转运至现场快速组装，无需复杂的安装工具，仅需常规扳手即可完成全部组装作业，可在短时间内搭建出成片的临时遮蔽区域。在厂区日常使用场景中，这类结构可设置在设备巡检点位旁，为巡检人员提供临时遮蔽休息的区域，也可设置在厂区物料临时周转区，为怕水怕晒的物料提供临时遮蔽存放空间，避免物料长期暴露在户外出现性能衰减。结构的整体受力传递路径清晰，顶部承受的风载、面层载荷、附属挂载载荷通过次梁传递至主梁，再通过主梁传递至四根主立柱，最终通过底座传递至地面，整个受力路径无应力集中节点，长期使用不会出现节点开裂、结构变形等问题。在建模过程中，所有型材的拼接间隙均控制在工程允许的公差范围内，虚拟装配时无干涉问题，可直接导出工程图用于下料加工，型材的下料长度均标注清晰，加工时可直接根据模型尺寸切割型材，无需二次测绘核算。
