Chemetron七氟丙烷灭火储气缸结构设计

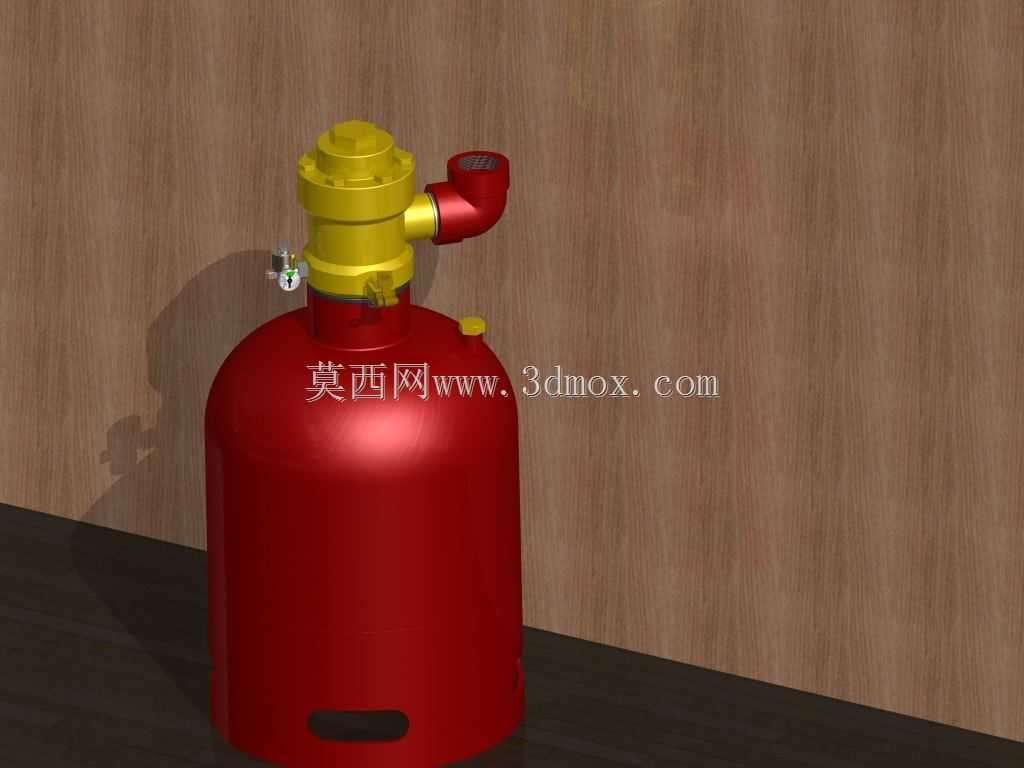

　　在数据中心、精密仪器车间、配电房这类不能用水介质灭火的防护场景里，气体灭火储气缸是整套系统的核心承压储装部件，本次呈现的FM-200型储气缸，针对七氟丙烷灭火介质的储存与喷放需求做了全维度结构适配。从实际工程落地的角度看，这类储气缸首先要满足长期带压静置的可靠性要求，日常状态下内部充装的液态七氟丙烷需要维持稳定的内压，瓶体采用立式圆柱承压结构，底部做了内凹式支撑脚设计，既可以避免瓶体底部直接接触安装地面造成锈蚀，也能在搬运、就位过程中预留叉车或者手动液压搬运车的插取间隙，安装时不需要额外定制过高的安装支架，直接放置在硬化地面上通过底部固定孔锁装即可，大幅降低现场安装的施工成本。瓶头阀组的设计是整个储气缸的功能核心，

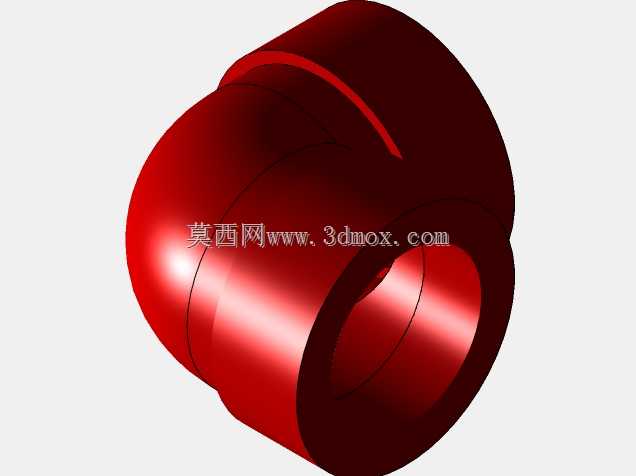

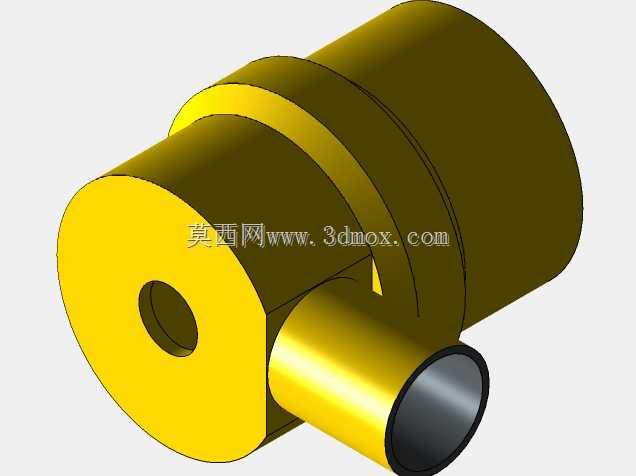

　　顶部的金色阀组集成了充装接口、启动接口、喷放接口与压力检测接口，侧向伸出的弯管式喷出口采用标准法兰连接结构，对接系统集流管时不需要额外做转接头适配，阀组顶部的安全泄压结构做了凸起式防护设计，避免现场施工过程中杂物磕碰造成泄压机构误触发。瓶体侧面预留的小型充装口堵头采用黄铜材质，和钢制瓶体之间做了密封垫圈隔离，避免不同金属长期接触产生电化学腐蚀，日常维护时不需要拆解主阀组就能完成介质补装与压力检测作业，大幅缩短运维停机时间。从建模逻辑上看，整个瓶体的曲面过渡全部做了等壁厚处理，筒体与上下封头的焊接位置做了圆弧过渡结构，避免应力集中造成长期承压下的焊缝疲劳，阀组与瓶体的连接采用标准锥管螺纹配合密封胶圈的密封形式，

　　建模时严格按照螺纹配合公差做了间隙预留，装配时不会出现干涉问题。安装边界方面，该储气缸的整体外径适配常规气体灭火柜的内部安装尺寸，瓶体高度控制在常规防护区的设备间净高要求范围内，喷出口的朝向可以在安装时通过旋转阀组调整角度，适配不同走向的集流管排布需求，不需要额外调整管路走向就能完成对接。在实际喷放过程中，瓶头阀的开启机构可以适配电磁启动、机械应急启动两种触发方式，阀体内的流道做了顺滑圆弧处理，减少灭火剂喷放时的流阻，确保在规定时间内能够达到设计喷放浓度，快速扑灭防护区内的火情，同时避免喷放过程中产生的流道紊流造成瓶体晃动。瓶体外部的红色涂层采用消防专用防锈漆，既满足消防设备的标识要求，也能在长期静置的环境下抵御空气中的水汽腐蚀，涂层厚度按照户外设备防护标准做了适配，即使安装在无恒温恒湿的普通设备间内，也能保证十余年的使用寿命不会出现涂层脱落、瓶体锈蚀的问题。
