工业吊装用立式支撑挂架结构设计

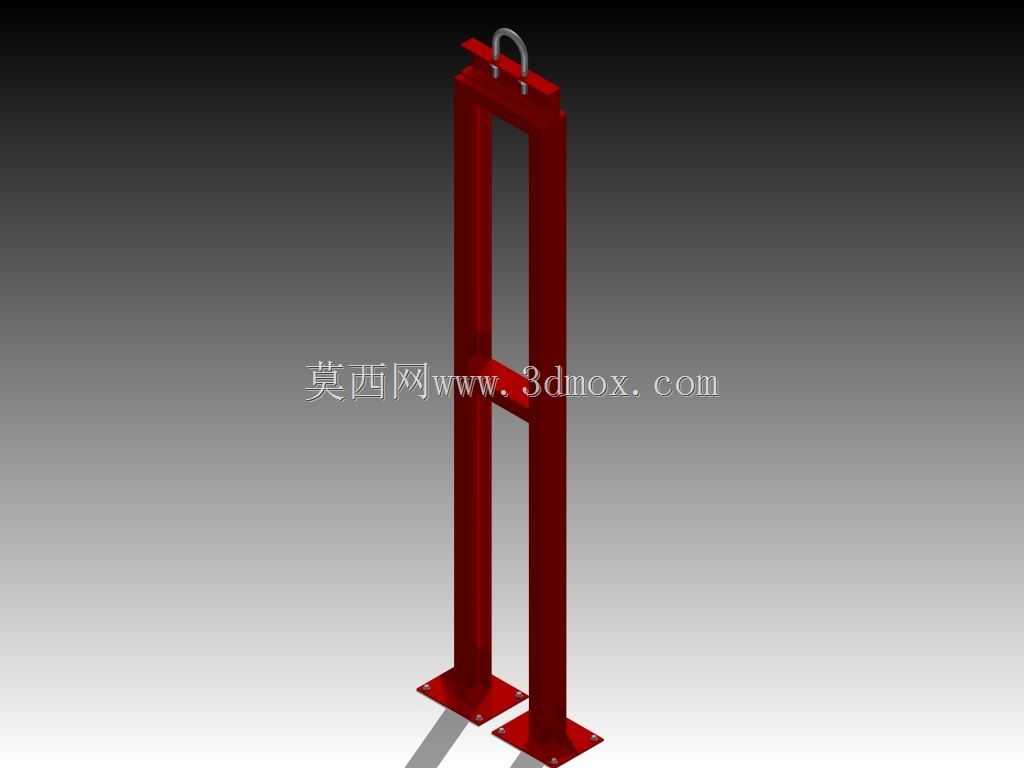

　　在车间物料临时吊挂、轻型工装悬挂、生产线旁工位器具定点挂载这类场景里，这类立式支撑挂架的使用频率一直不低，很多时候现场需要一个不依赖厂房顶部吊点、可以灵活移位的独立承重支撑结构，来满足小范围定点吊挂的需求，避免在厂房梁柱上额外焊接吊耳带来的结构破坏，也能适配一些顶部没有预设吊点的临时作业区域。从结构本身来看，这个支撑挂架采用双立柱对称布局，两根平行的矩形截面立柱作为主要承重构件，底部通过带安装孔的方形法兰底板与地面固定，立柱之间靠中部的横向连接杆形成稳定的框架结构，避免立柱受载后出现侧向偏移，顶部设置带吊环的安装横梁，吊环作为直接的挂载点，用来连接吊钩、吊带或者其他挂载连接件。设计的时候首先要考虑的是受力路径的合理性，

　　挂载的载荷通过顶部吊环传递到横梁，再均匀分散到两根立柱上，顺着立柱垂直向下传导到底部法兰，最终通过地脚螺栓把载荷传递到地面，整个传力路径没有多余的弯折，能最大程度减少结构内部的附加弯矩，避免局部应力集中。立柱选用矩形截面型材是考虑到两个方向的抗弯需求，因为现场使用的时候挂载的载荷不一定完全处于两根立柱的中心对称面上，偶尔会有小角度的偏载，矩形截面相比圆管在两个垂直方向上都有更均衡的抗弯截面模量，不需要额外增加加强筋就能满足常规偏载下的刚度要求。中部的横撑位置选在立柱总高度大概三分之二的位置，这个位置是立柱受压时容易出现失稳弯曲的节点，在这个位置加横撑能把单根立柱的计算长度缩短近一半，大幅提升立柱的抗失稳能力，

　　不用刻意加大立柱的截面尺寸就能满足承重要求，能有效控制整体的材料成本和结构自重。底部的法兰底板尺寸要匹配配套的膨胀螺栓规格，安装的时候需要保证底板和地面完全贴合，如果地面平整度不够，需要垫薄钢板调整，避免螺栓拧紧后底板出现翘曲，导致立柱安装垂直度超差，影响后续挂载时的受力状态。顶部的吊环采用铰接式结构，和横梁之间可以小范围转动，这样在挂载的时候即使吊带有轻微的角度偏移，吊环也能自动调整到受力方向，避免吊环和横梁连接位置出现附加的弯曲应力，防止长期使用后连接位置出现疲劳断裂。整体结构的外形设计没有多余的外凸构件，所有连接位置都采用平齐焊接，打磨掉焊渣和凸起，避免现场作业时人员磕碰受伤，立柱表面做涂漆处理，

　　既能防锈也能起到安全警示的作用。安装边界方面，这个挂架需要安装在硬化的混凝土地面上，地面混凝土强度不低于C20，地脚螺栓的埋深要满足设计的抗拔要求，安装时立柱的垂直度偏差要控制在千分之一以内，保证挂载后载荷垂直向下。使用的时候要注意挂载的载荷不能超过结构的额定承重，避免冲击载荷直接作用在吊环上，定期检查连接螺栓的紧固状态、焊缝有没有开裂、吊环有没有磨损变形，这些都是现场使用时需要关注的维护要点。这类结构的建模过程中，需要重点关注各个连接位置的配合公差，法兰底板上的螺栓孔位置要和地脚螺栓的布设尺寸完全匹配，顶部吊环的安装孔要保证同轴度，避免吊环安装后出现卡滞，横撑和立柱的焊接位置要预留足够的焊脚尺寸，建模时要把焊缝的位置预留出来，方便后续出工程图的时候标注焊接要求。
