数据中心用Uni8型架空活动地板结构

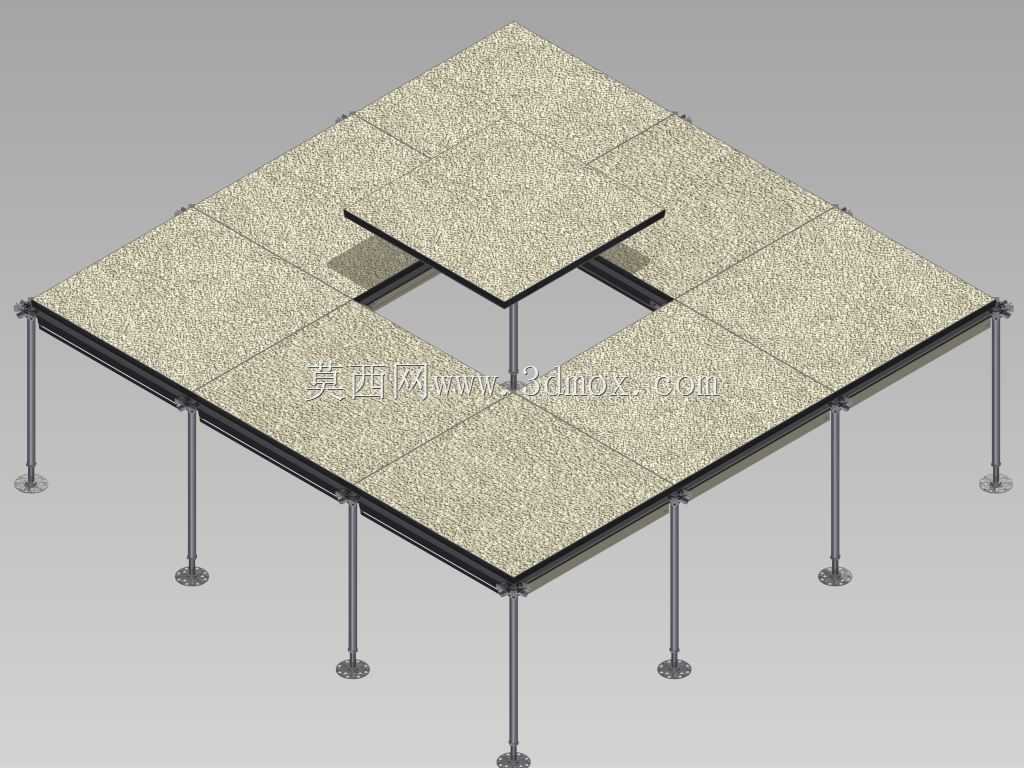

　　在数据中心、核心机房这类对管线排布、地面承载、通风散热有严苛要求的场景里，传统的实体地面很难满足后期运维、线缆扩容、空调下送风的多重需求，架空式活动地板正是为适配这类场景诞生的地面承载构件。本次呈现的Uni8型活动地板，是专门针对高密度数据中心大楼使用场景优化的架空地面单元，整套结构由面板模块、可调支撑立柱、横梁连接框架三个核心部分组成，所有部件的配合公差都经过实际安装场景的反复校验，能适配绝大多数新建及改造机房的地面施工要求。

　　从实际使用的角度看，这类活动地板的核心作用是在建筑结构地面与机房使用地面之间构建出一个封闭的架空夹层空间，这个空间既可以用来布设强电供电线缆、弱电信号线缆、接地汇流排等基础设施，也可以作为精密空调的下送风静压箱使用，通过搭配不同开孔率的通风面板，就能精准调整机柜进风区域的送风量，匹配不同功率密度机柜的散热需求，相比上送风、侧送风的空调布局，下送风模式的冷量输送路径更短，冷量损耗更低，是目前中大型数据中心普遍采用的散热布局方案。

　　在功能特性设计上，这款Uni8型地板的面板采用高密度复合基材，表面覆有耐磨防滑的防静电面层，能避免机房内设备运行过程中产生的静电积累，防止静电放电对服务器、存储设备等精密电子元件造成不可逆的损伤。面板的四边做了精准的倒角处理，相邻面板拼接后缝隙均匀控制在0.2mm以内，既不会出现行走时的高低差绊脚问题，也能避免缝隙漏风导致静压箱风压损失。每块面板的承载能力经过结构校核，能满足机柜摆放、运维人员行走、小型设备临时推移的载荷要求，不会出现长期受压后的面板变形、塌陷问题。

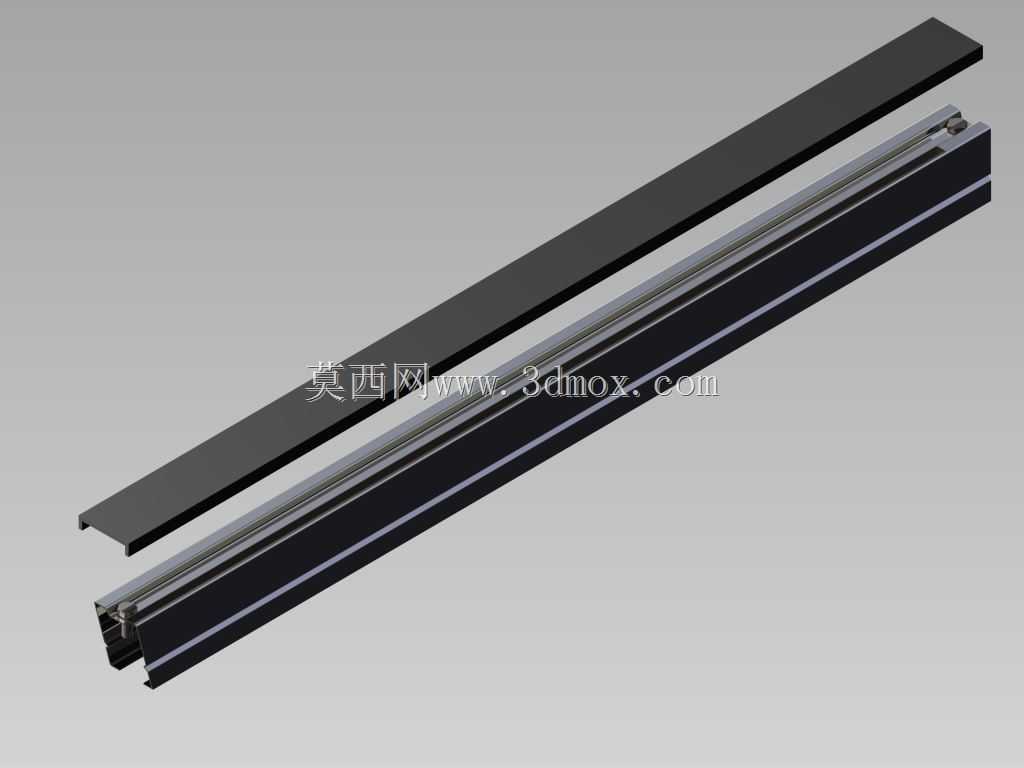

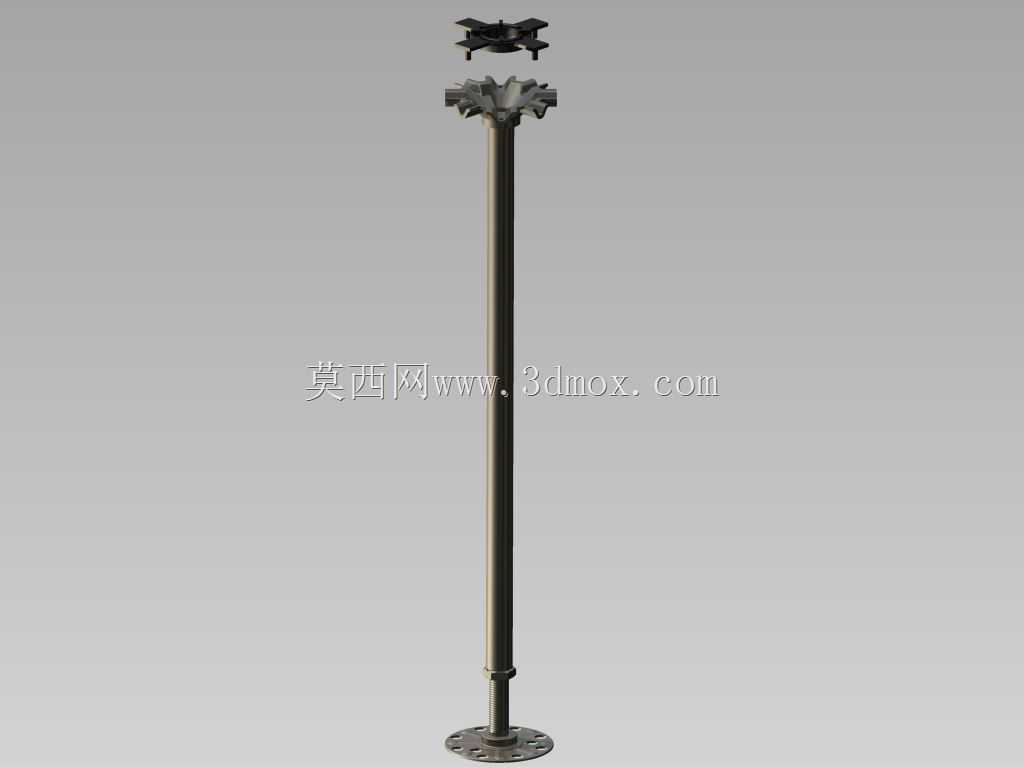

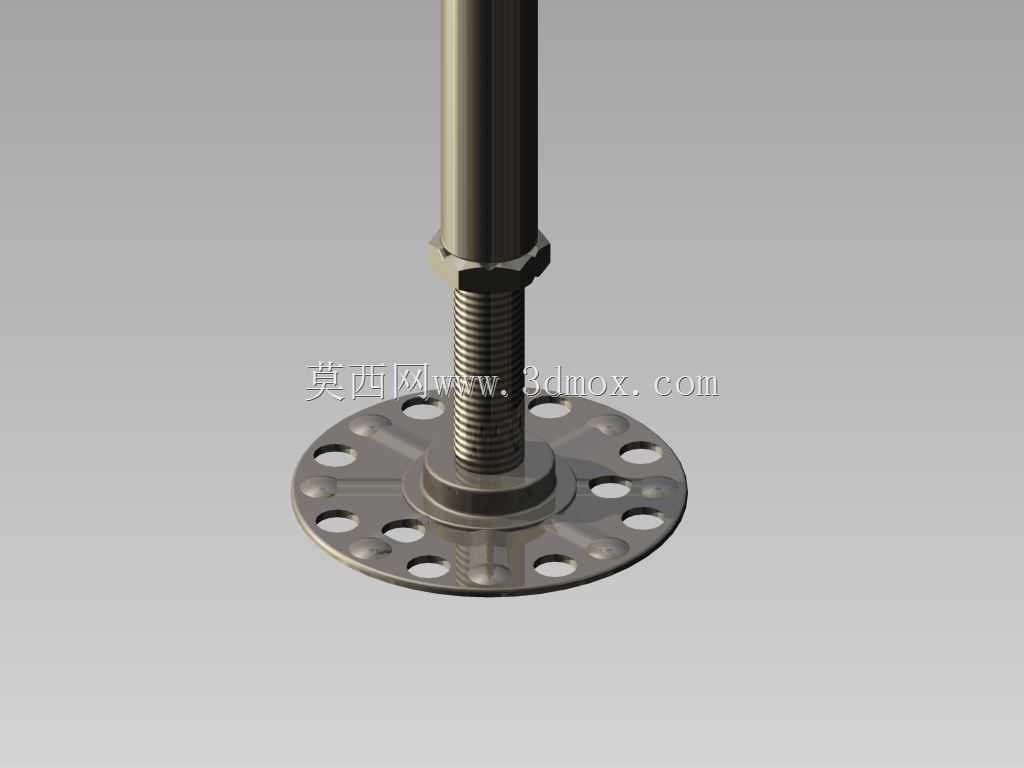

　　支撑结构的设计充分考虑了不同建筑地面的平整度偏差，每根支撑立柱都带有高度调节机构，调节范围覆盖常规机房150mm到600mm的架空高度需求，立柱底部配有防滑减震的橡胶垫，通过膨胀螺栓与建筑结构地面固定后，能保证整个架空地面系统的稳定性，即使在重型设备搬运过程中也不会出现支撑移位、整体晃动的问题。相邻支撑立柱之间通过镀锌横梁做刚性连接，形成整体的网格状承载框架，面板直接铺设在框架的支撑台阶上，不需要额外的固定件，后期需要检修下方线缆、调整管线布局时，只需要用专用吸盘将对应位置的面板抬起即可，操作便捷，不会破坏周边已铺设完成的地面结构。

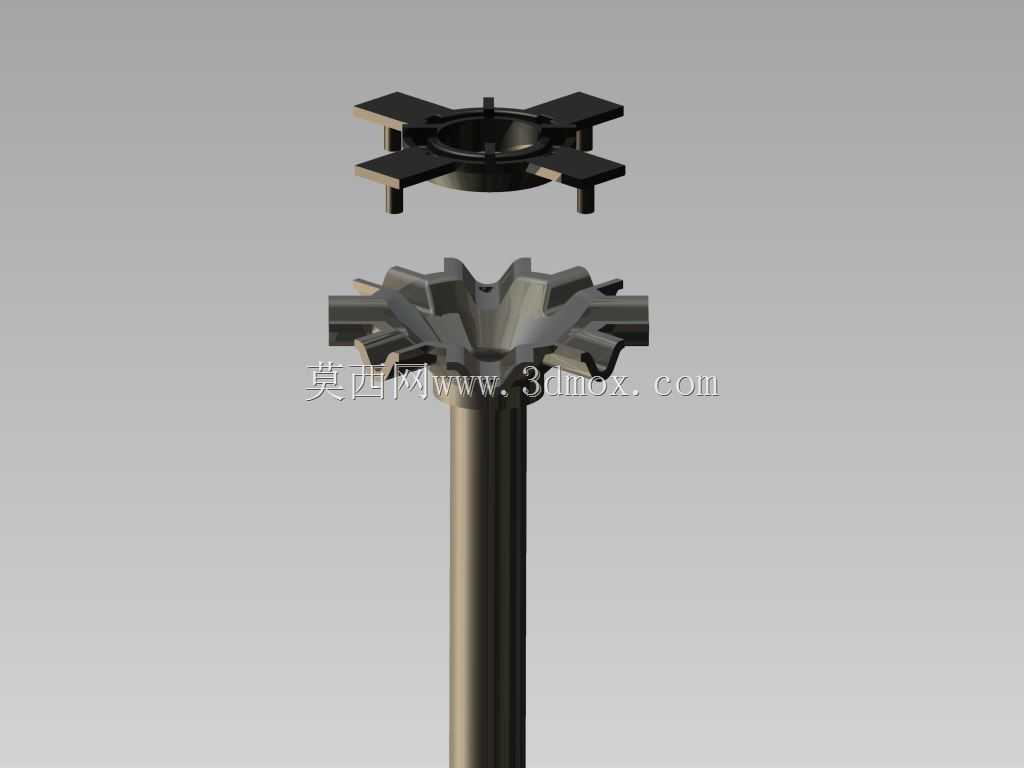

　　从安装边界的角度考虑，这套地板系统的单块面板采用标准正方形模数设计，铺设时可以根据机房的实际平面尺寸做边缘裁切，裁切后的面板通过专用的收边条与墙面、柱面做衔接处理，能保证整个地面的整体性。支撑立柱的排布严格对应面板的拼接节点，不会出现面板边缘悬空的情况，所有金属构件都做了防锈防腐处理，即使在机房常年恒温恒湿的环境下，也不会出现锈蚀掉渣、涂层脱落的问题，能满足数据中心长达十数年的使用周期要求。在实际建模过程中，所有构件的装配关系都完全还原真实产品的安装逻辑，支撑立柱与横梁的卡扣连接结构、面板与框架的搭接余量、调节螺杆的螺纹行程都做了1:1的还原，能直接用于机房布局的方案可视化展示、施工工序模拟、承载受力仿真分析等场景，结构设计人员可以直接在这个模型基础上调整架空高度、面板材质、支撑排布密度，适配不同等级机房的建设需求，不需要从零开始搭建基础结构，能大幅缩短方案设计阶段的建模耗时。
