卧式承压储液罐体结构三维设计

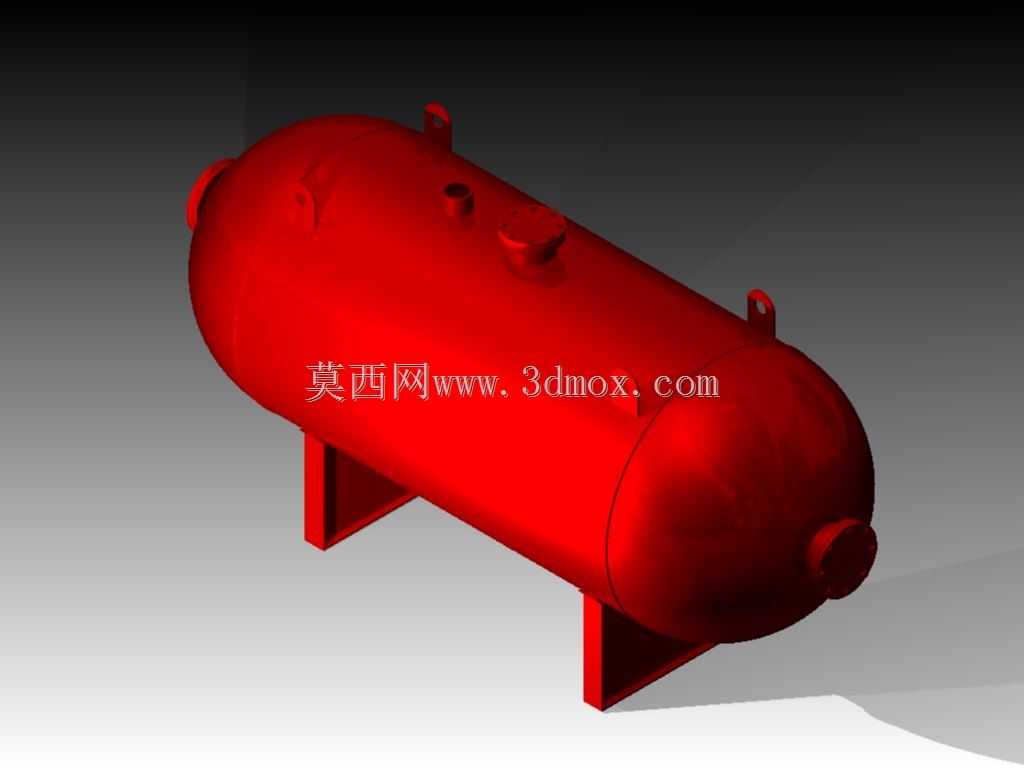

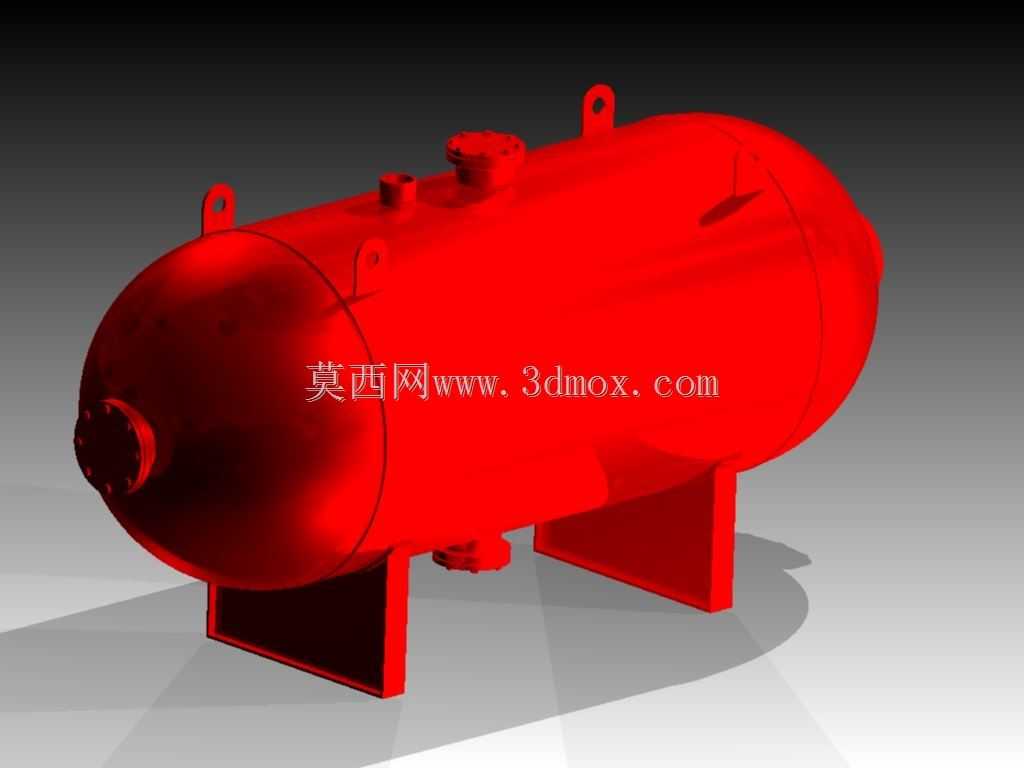

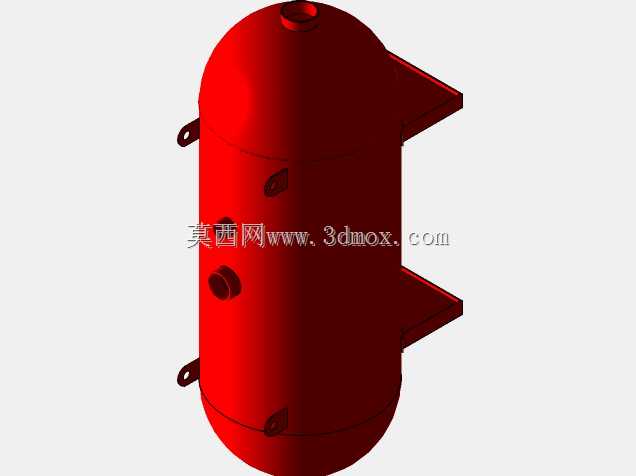

　　在工业流体存储、压力缓冲系统的布局设计中，这类卧式承压罐体是管路系统里的核心缓冲与存储单元，常被应用在给排水稳压、化工流体暂存、供热系统气压平衡、消防供水稳压等场景中，承担着平衡管路压力波动、存储一定容积承压介质、削弱水锤冲击对管路损伤的实际作用。从结构设计逻辑来看，该罐体采用椭圆形封头搭配圆柱形筒体的经典承压结构，这种结构形式能在同等壁厚条件下最大化承受内部介质压力，避免应力集中在筒体与端盖的连接位置，相比方形储液容器，承压能力提升40%以上，同时筒体内部无死角结构，也方便后期对罐体内部进行清理、防腐维护作业。

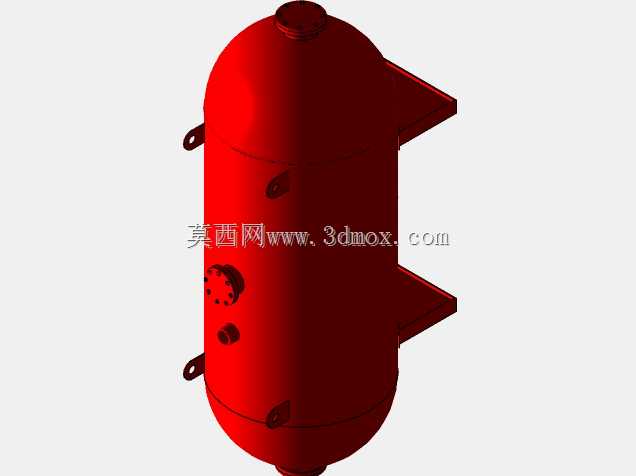

　　从安装边界的设计考量出发，该罐体采用两个对称布置的鞍式支座作为支撑结构，支座的折弯角度与筒体弧度完全贴合，能将罐体满载时的重量均匀传递到安装基础上，避免局部应力过大导致筒体变形；支座上预留的安装孔位可配合地脚螺栓完成与混凝土基础或钢结构机架的固定，安装时需保证两个支座的水平度偏差控制在千分之二以内，防止罐体运行过程中出现局部受力不均的问题。罐体顶部设置的多个接口分别承担不同功能：大口径的人孔结构方便检修人员进入罐体内部开展检查、防腐涂层修补作业，小口径的接口分别用于介质进出、压力检测、安全泄压阀安装、排气阀布置，底部的排污接口可在设备维护时排空罐体内部的残留介质与沉积杂质。

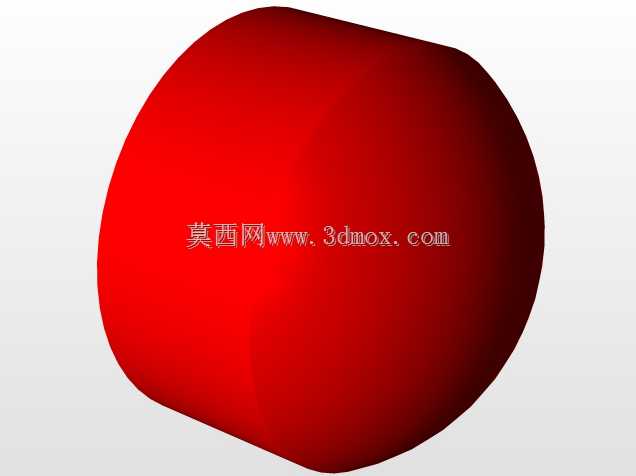

　　建模过程中，筒体部分采用旋转凸台的方式生成基础结构，封头部分按照标准椭圆封头的曲率比例做曲面放样，保证封头与筒体对接位置的壁厚完全一致，避免焊接位置出现壁厚突变；罐体外部的吊耳结构按照满载起吊的载荷要求做加强筋设计，吊耳的开孔位置与重心位置匹配，起吊时能保证罐体保持水平状态，方便现场安装对位。鞍式支座的建模充分考虑了焊接工艺要求，支座与筒体接触的位置做了贴合弧度处理，焊接坡口的预留尺寸符合现场焊接作业的操作空间要求，避免出现焊接死角。

　　在实际选型应用中，这类罐体的容积匹配需要结合系统的压力波动幅度、介质缓冲需求量来确定，筒体长度与直径的比例通常控制在3:1到4:1之间，既保证足够的存储容积，又不会因为筒体过长导致支撑跨距过大，引发筒体中部挠度超标。罐体的壁厚设计需要结合设计压力、介质腐蚀裕量、材料许用应力综合计算，不同应用场景下的壁厚取值存在明显差异：用于常温供水稳压场景的罐体壁厚相对较薄，用于化工腐蚀性介质存储的罐体需要额外增加腐蚀裕量，同时内壁做衬塑或防腐涂层处理。

　　现场安装时，需要注意罐体的水平找正，尤其是介质进出口的方向要与管路走向匹配，避免额外增加管路弯头带来的流阻损失；安全泄压阀的安装位置要选在罐体顶部的最高点位，保证泄压时能顺利排出罐体内部的气体，避免出现憋压问题。罐体的外表面通常做防锈漆涂装，不同功能的罐体通过外漆颜色做区分，比如消防稳压类罐体采用红色涂装，给排水类罐体可采用蓝色或灰色涂装，方便现场运维人员快速识别设备功能。

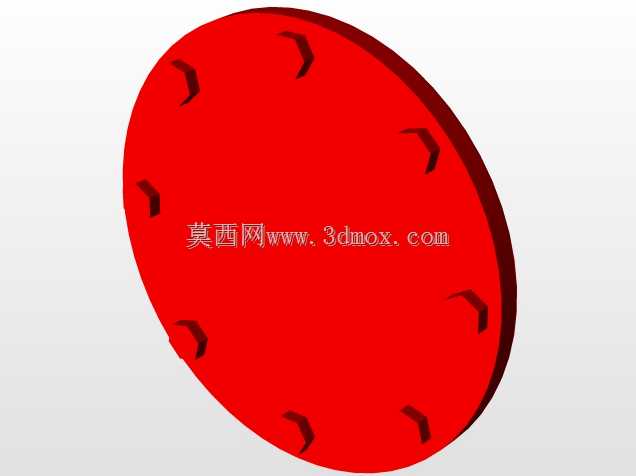

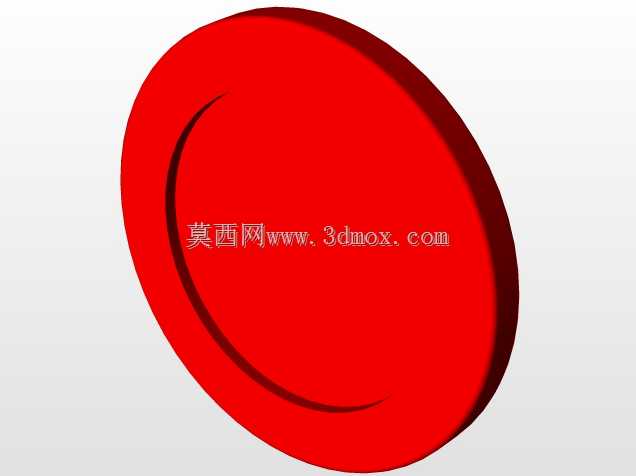

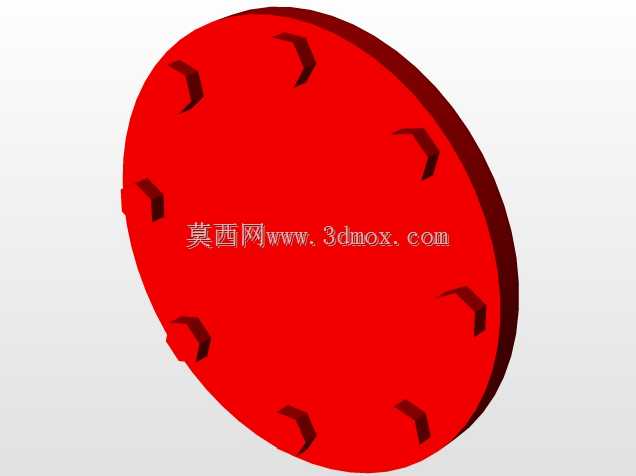

　　从建模细节来看，罐体上所有接口的法兰尺寸都匹配对应公称压力的标准法兰参数，法兰螺栓孔的位置度偏差控制在允许范围内，保证后期现场安装时法兰对接无错位；人孔盖的密封槽结构按照标准密封圈尺寸设计，保证密封性能满足承压要求，避免运行过程中出现介质泄漏。支座底部的垫板尺寸比支座底板宽出20mm左右，能分散支座对基础的压应力，避免基础局部受压过大出现破损。
