挖掘机反铲工作装置结构设计模型

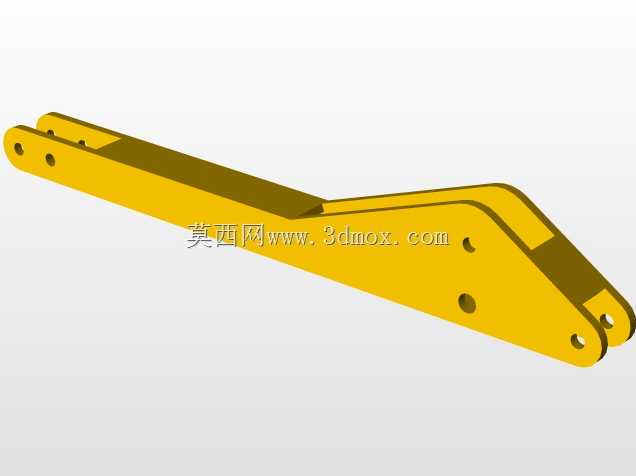

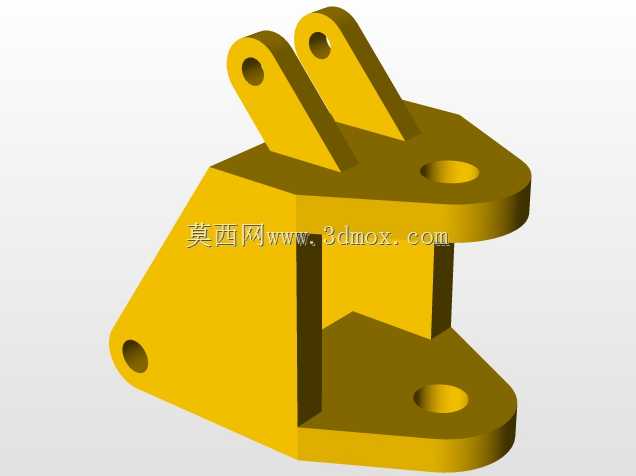

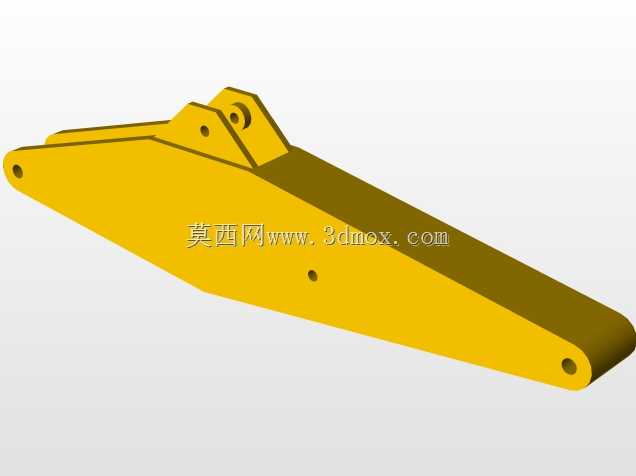

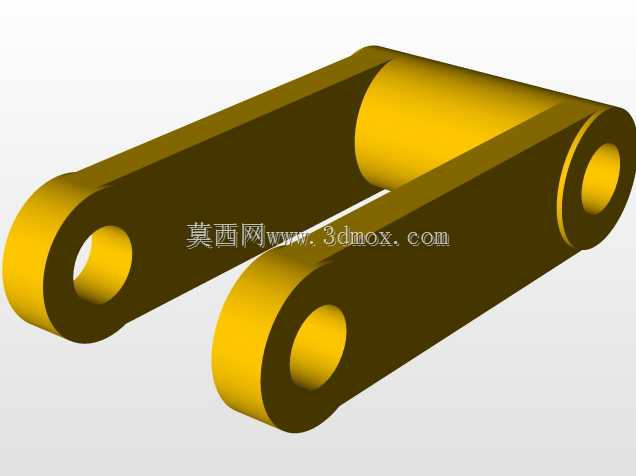

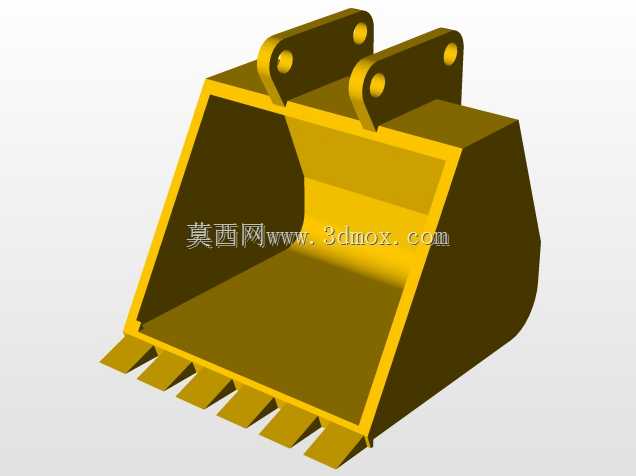

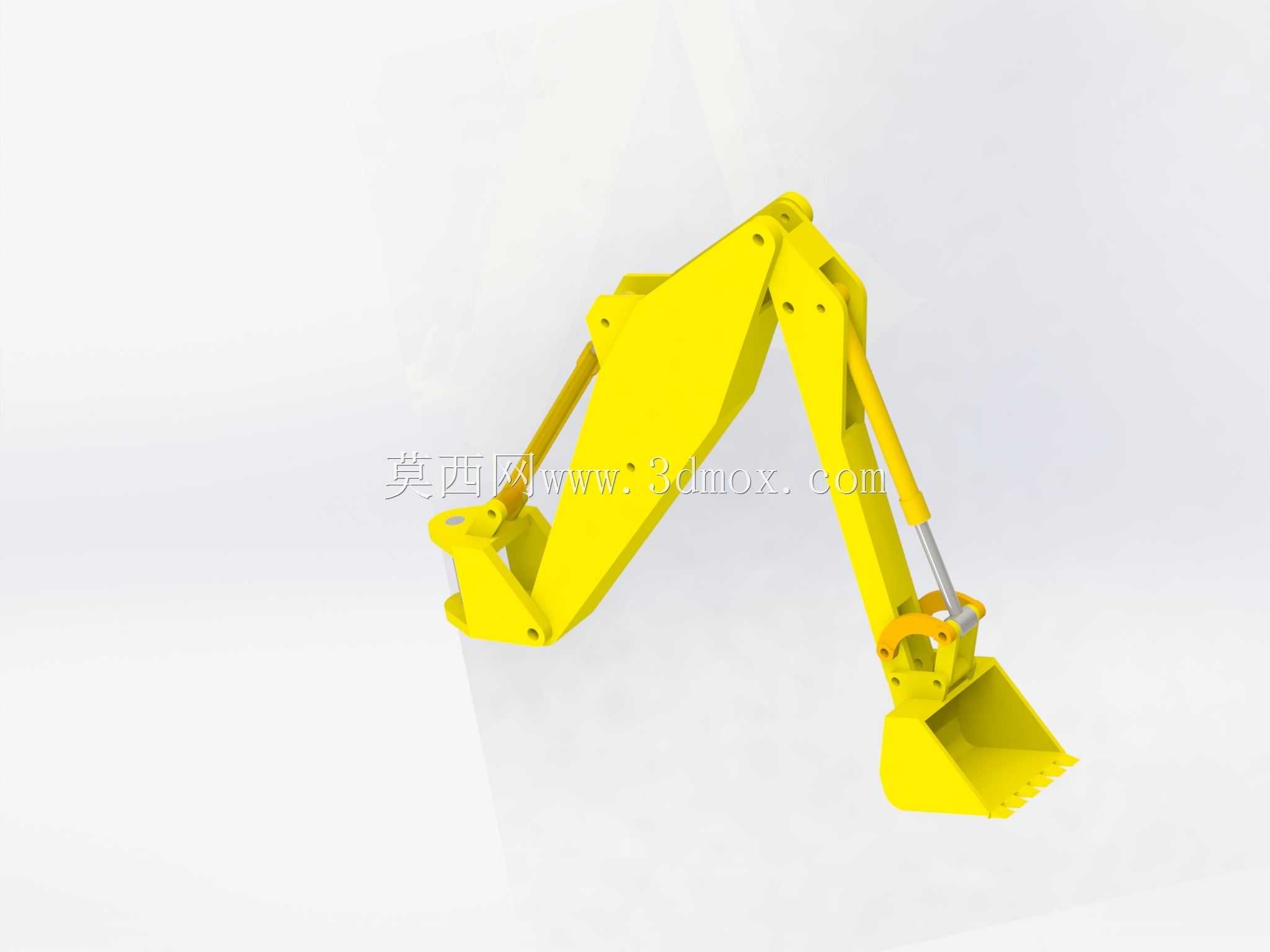

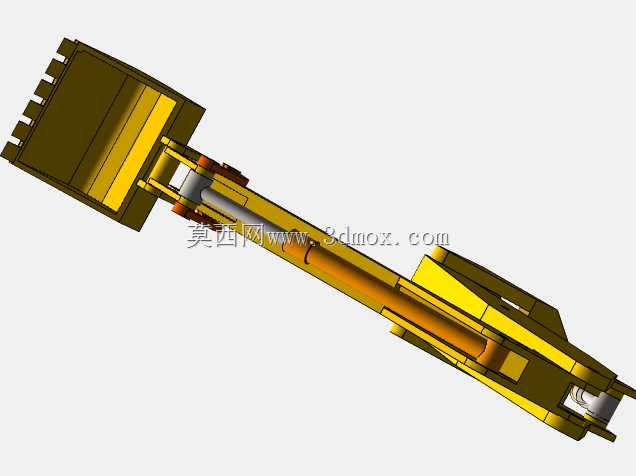

反铲是中小型液压挖掘机应用最广泛的前端工作装置，主要适配基坑开挖、管沟作业、散状物料装卸、边坡修整等常见施工场景，可完成停机面以下的土方挖掘作业，在市政管网施工、住宅地基开挖、小型水利工程、厂区场地平整作业中承担核心作业功能，适配黏土、砂土、碎石土等多种常见作业介质，是通用型液压挖掘机的标准作业配置。这套反铲装置采用经典的反铲六连杆铰接结构，整体由动臂、斗杆、铲斗、三组液压油缸、铰接销轴、连接支座等部件组成，动臂采用整体式弯板箱型结构设计，截面采用变截面箱型布局，在保证铰接部位结构强度的前提下，尽可能降低臂体自身重量，减少工作过程中的无效负载；斗杆采用直型箱型结构，匹配动臂的作业幅度范围，可实现挖掘过程中的斗杆伸缩收放动作，配合动臂的举升下降完成不同深度、不同半径的挖掘作业；铲斗采用带斗齿的通用土方斗结构，斗唇部位做加厚耐磨处理，斗齿采用可更换式安装结构，磨损后可快速替换，降低日常维护成本。设计过程中优先考虑作业工况的受力特性，所有铰接点位的销轴连接都做了同轴度公差匹配，避免作业过程中出现偏载卡滞的问题，三组液压油缸分别对应动臂举升、斗杆收放、铲斗翻转动作，油缸的铰接点位经过运动轨迹仿真验证，可保证在整个作业行程内无运动干涉，同时能在最大挖掘深度、最大挖掘半径位置提供足够的挖掘力输出。安装边界方面，该反铲装置通过动臂根部的铰接支座与挖掘机上部转台的前端安装位连接，回转中心到动臂根部铰接点的安装尺寸匹配通用1-3吨级小型挖掘机的转台接口，液压油缸的管路接口采用标准液压管接头规格，可直接匹配主机的液压系统输出油路；整体作业覆盖范围上，最大挖掘深度可达到2.5米左右，最大挖掘半径可达4米，最大卸料高度可达2.8米，完全覆盖小型市政工程、农用作业的常规作业范围。结构设计上所有受力焊缝都做了应力集中规避处理，在臂体的折弯部位、油缸支座焊接部位都设置了加强筋板，可承受挖掘作业过程中的偏载冲击载荷，铲斗与斗杆的连接部位采用双摇臂连杆机构，可保证铲斗在整个翻转行程内的传动角始终处于合理区间，避免出现传动死点，提升挖掘作业的动作流畅度。
