工程挖掘作业用耐磨铲斗结构设计

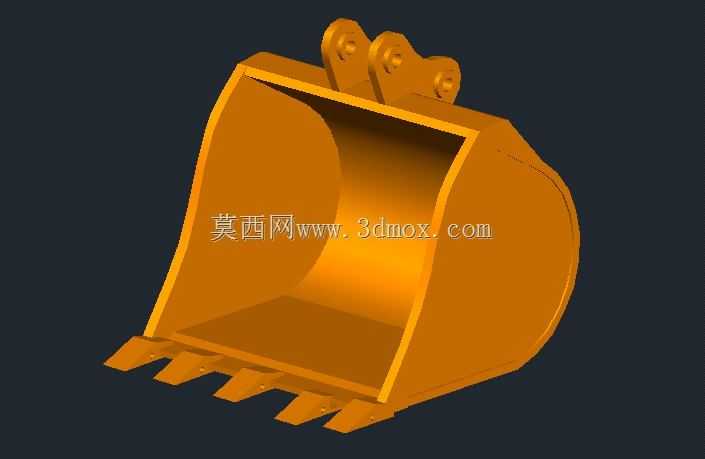

作为常年和工程机械结构打交道的设计人员，做铲斗这类核心作业部件的三维建模，首先要锚定它的实际服役场景——不管是市政管网开挖的松散土方作业，还是矿山剥离的硬岩采掘工况，铲斗都是直接和作业介质接触的受力终端，结构合理性直接决定整机作业效率和易损件更换周期。从结构设计逻辑来看，这个铲斗的斗唇部分做了加厚处理，前端排布的斗齿采用独立安装座结构，单齿磨损后可单独拆卸更换，不用整体切割斗体，能大幅降低现场运维的工时成本；斗腔的弧形曲面是经过曲率优化的，挖掘时斗刃切入介质后，曲面能引导物料快速滑入斗内，减少物料和斗壁的滑动摩擦阻力，卸料时也能避免粘性土方在斗底残留，不会因为积料增加无效负载。上部的两个铰接耳板是和斗杆、连杆连接的核心安装边界，建模时严格匹配对应吨位挖机的铰接轴间距、轴孔直径公差，耳板位置做了局部加厚并设置了加强筋，因为挖掘时的偏载冲击力会全部集中在铰接位置，要是耳板强度不足，很容易出现焊缝开裂甚至耳板断裂的故障。斗体两侧的侧刃板突出于斗侧壁，挖掘时能先于侧壁切入作业面，避免侧壁直接和沟槽岩壁摩擦刮蹭，保护斗体侧面板的磨损。从安装适配性来说，这个铲斗的整体宽度、斗容参数匹配中型挖掘机的作业载荷范围，铰接点的位置设计兼顾了挖掘力传递和卸料角度，当斗杆收回到卸料位置时，斗底的倾斜角度能保证物料靠自重完全卸出，不会出现卡料情况。建模过程中对所有受力焊缝位置都做了应力释放的圆角过渡，避免直角位置出现应力集中，长期受交变载荷作用产生疲劳裂纹；斗体背部的加强筋排布顺着受力方向布置，既不会额外增加过多的结构重量，又能提升斗体整体抗冲击、抗变形的能力，毕竟在硬岩作业场景下，铲斗经常会受到大块岩石的撞击，结构刚性不足很容易出现斗体变形，导致斗齿安装错位、铰接点同轴度偏差，进而影响整个工作装置的配合精度。
