双筒并联式工业水过滤装置结构设计

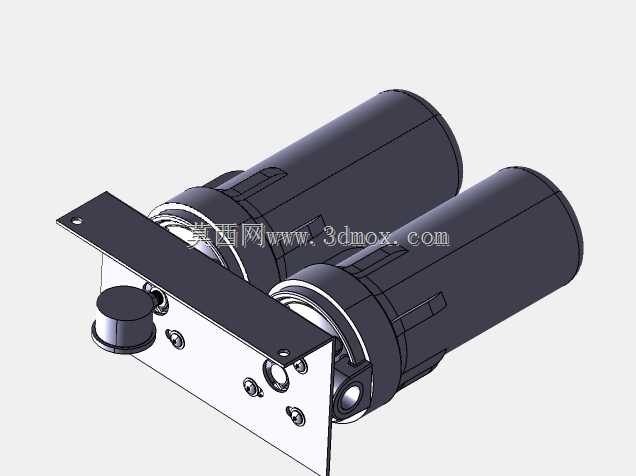

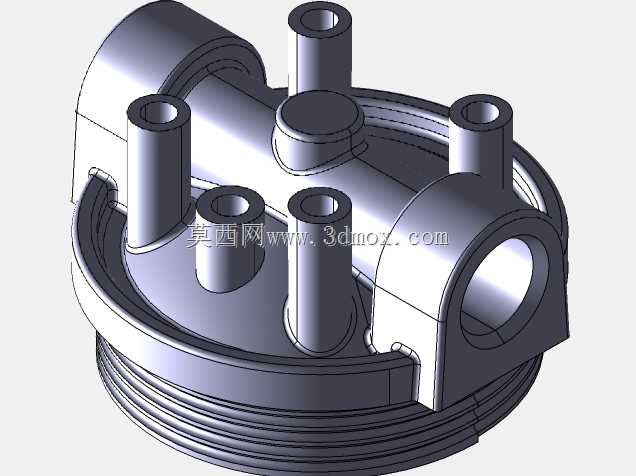

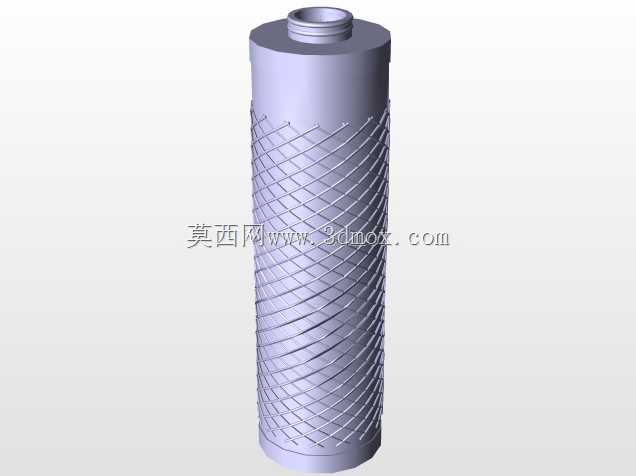

这款双筒并联结构的水过滤装置，主要面向工业循环水系统、中小型生产供水支路、设备冷却循环回路等场景使用，能够在管路持续通水的工况下完成滤芯的切换与清理，避免单筒过滤器停机维护带来的生产中断问题，适配民用供水增压、工业设备冷却、小型工艺水循环等多类流体净化需求。装置核心采用两个平行布置的过滤筒体，单筒内置折叠式高精度过滤滤芯，可拦截水流中的泥沙碎屑、管道锈蚀杂质、悬浮颗粒物等，避免杂质进入后端精密设备造成流道堵塞、密封件磨损、换热面结垢等问题，有效延长后端阀门、换热器件、精密喷淋组件的使用寿命。顶部集成的安装固定板采用一体化冲压成型结构，板面预留多组不同孔径的安装定位孔，既可以通过支架固定在墙面或设备机架上，也能直接对接管路法兰完成快速装配，安装板上预留的标识区域可清晰标注设备流向与维护提示，避免现场安装出现接反管路的问题。进水端设置的手动切换阀结构，可在单个滤芯达到纳污上限时，扳动阀芯切换至另一路滤芯持续工作，无需关闭前端总水阀即可完成脏污滤芯的拆卸更换，大幅降低日常维护的操作难度与停机成本。筒体与上盖采用螺纹旋合加密封圈密封的结构，拆卸时无需专用工具即可徒手旋开上盖取出滤芯，密封结构可承受1.0MPa以内的常规供水压力，不会出现渗漏问题。整体结构设计紧凑，双筒平行排布的布局大幅压缩了设备的横向占用空间，安装时仅需预留对应筒体长度的下方操作空间即可完成滤芯更换，适配空间局促的设备夹层、机柜内部等安装场景。进出水接口采用标准管螺纹设计，可直接对接市面常规的镀锌水管、PPR管路，无需额外定制转换接头。顶部安装板的折弯翻边结构提升了整体钣金件的结构强度，长期承受管路振动也不会出现安装板变形、接口错位的问题，装置表面采用喷塑处理，可适应潮湿的管路安装环境，避免长期接触水汽出现表面锈蚀掉漆的问题。
