五轴联动多刀组粉碎设备结构设计

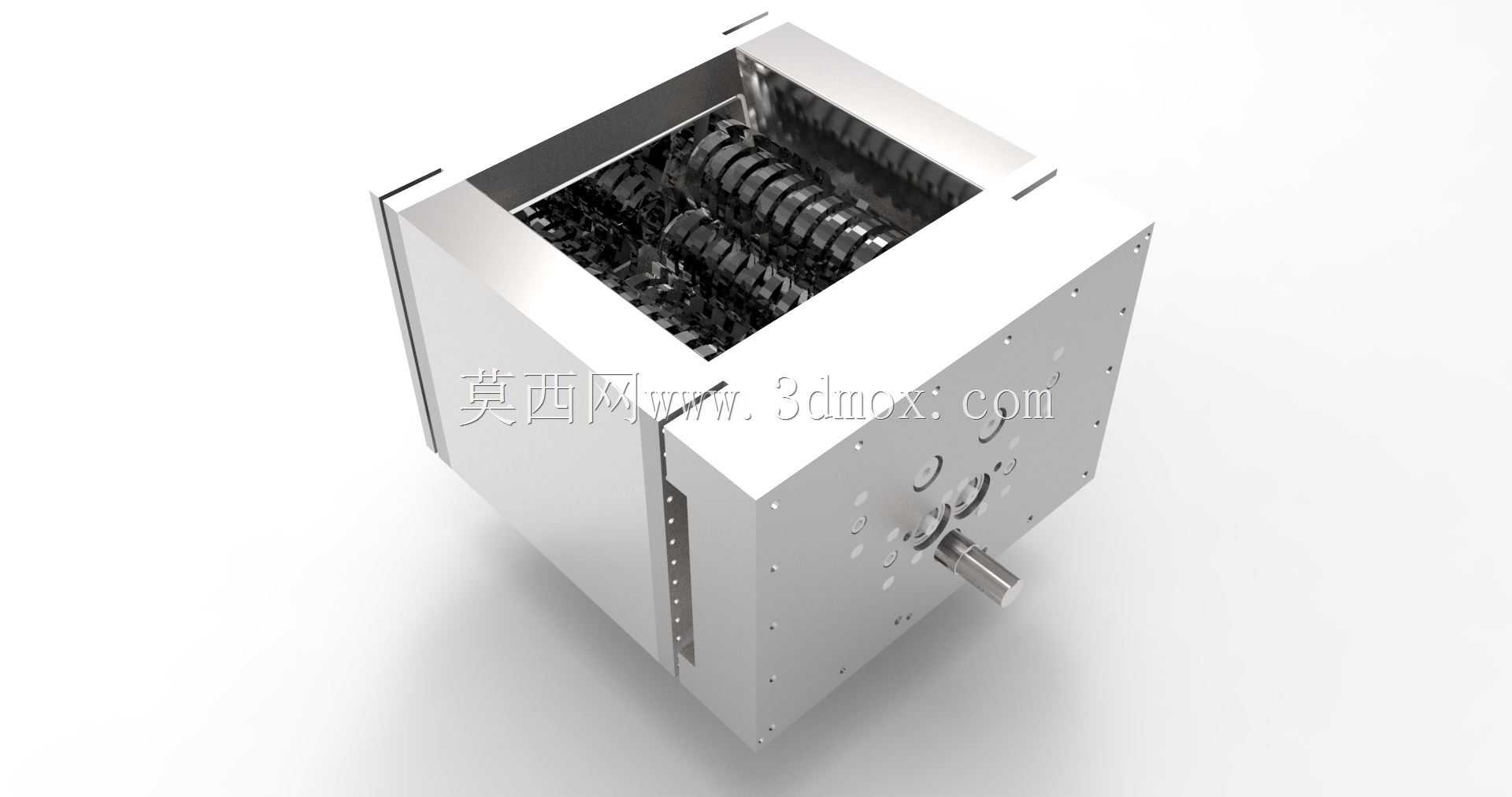

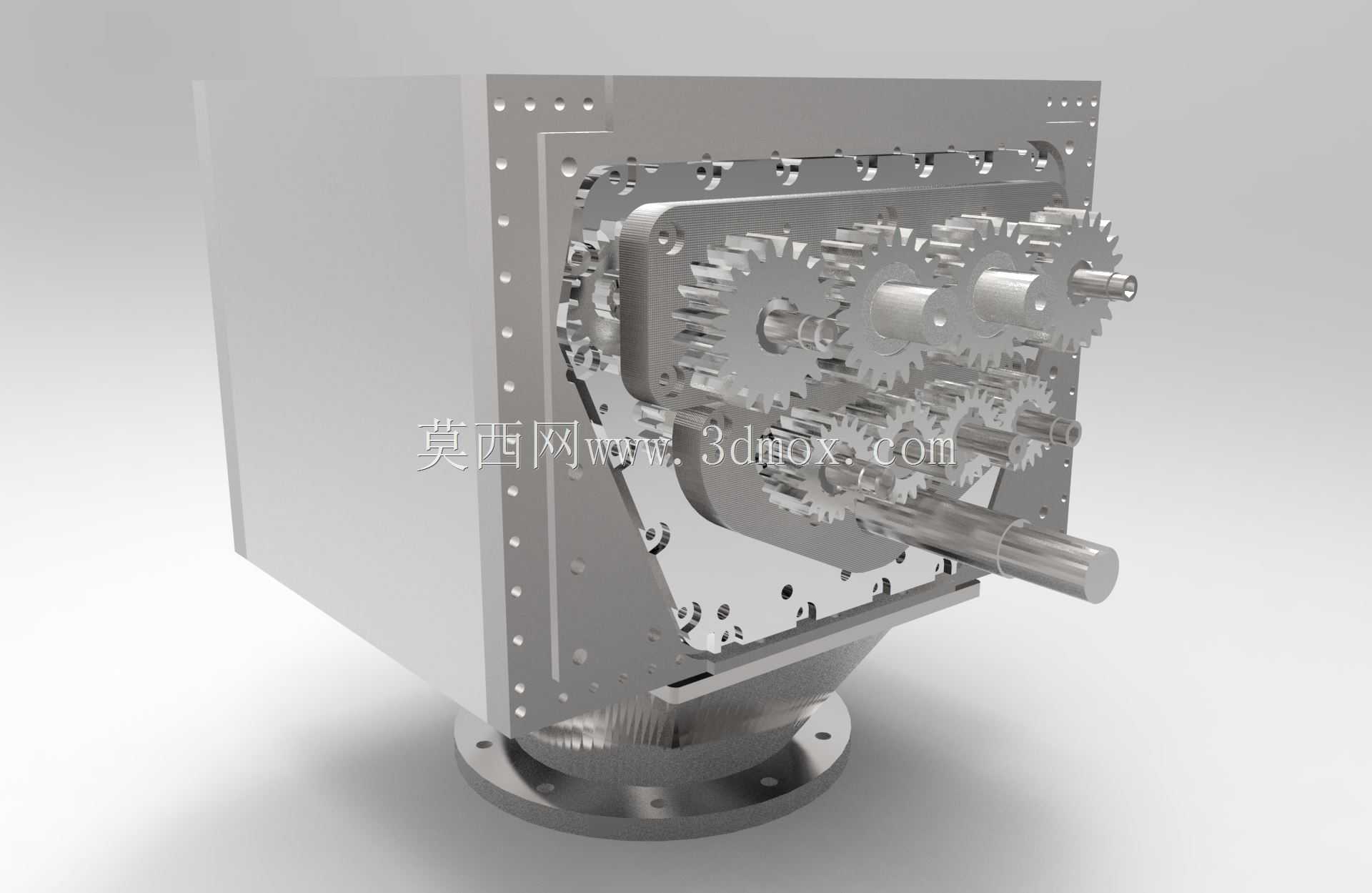

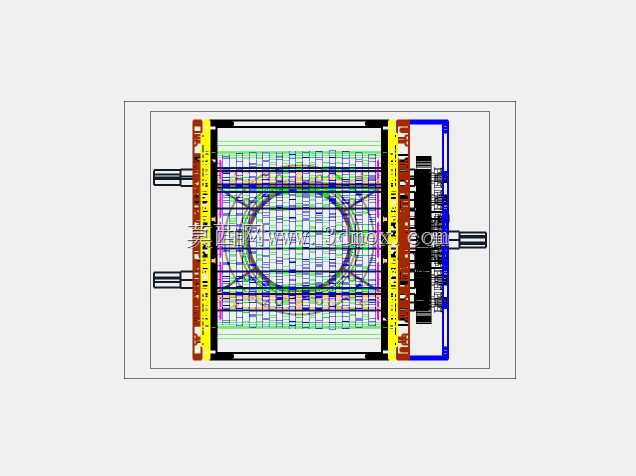

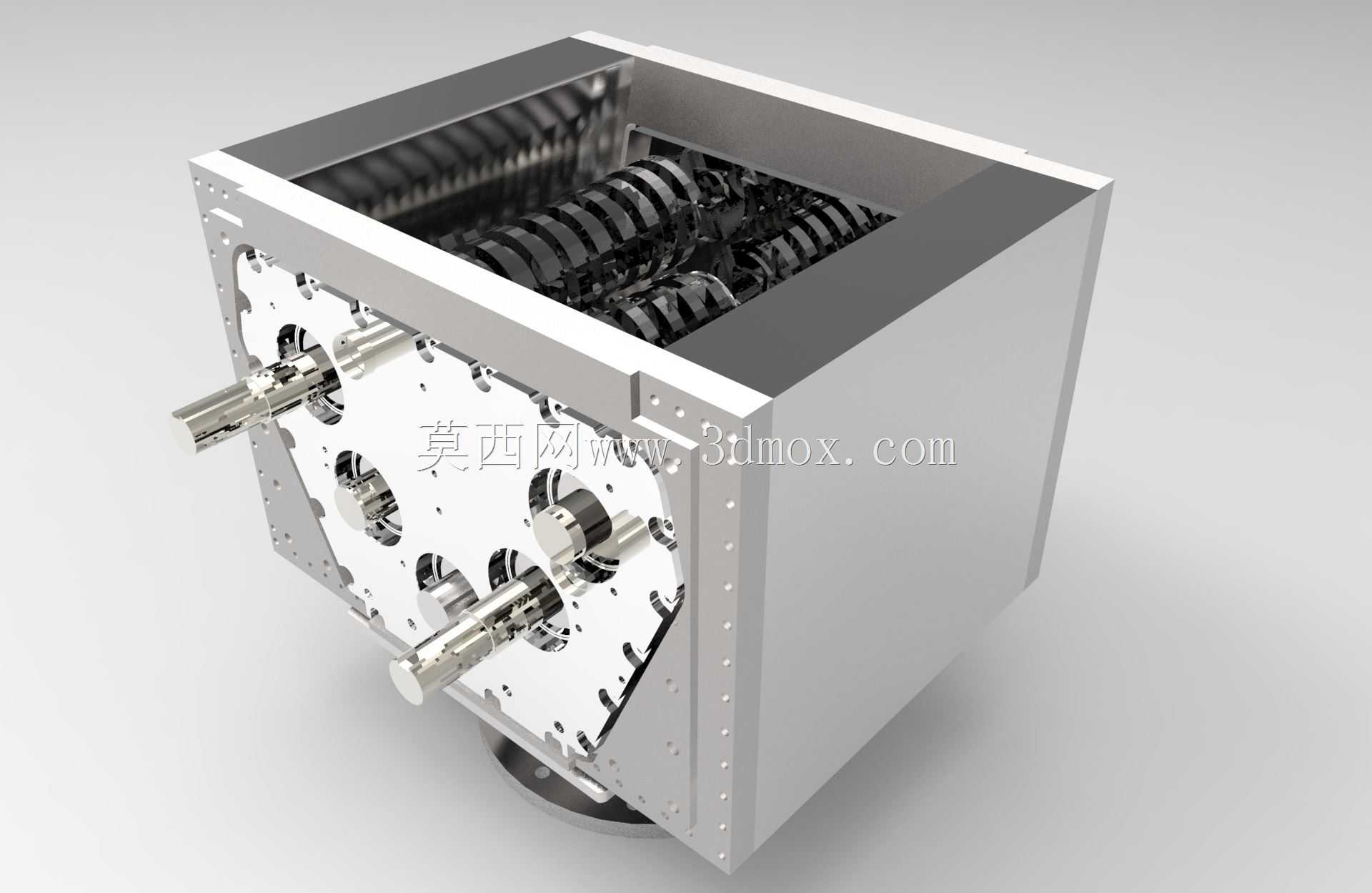

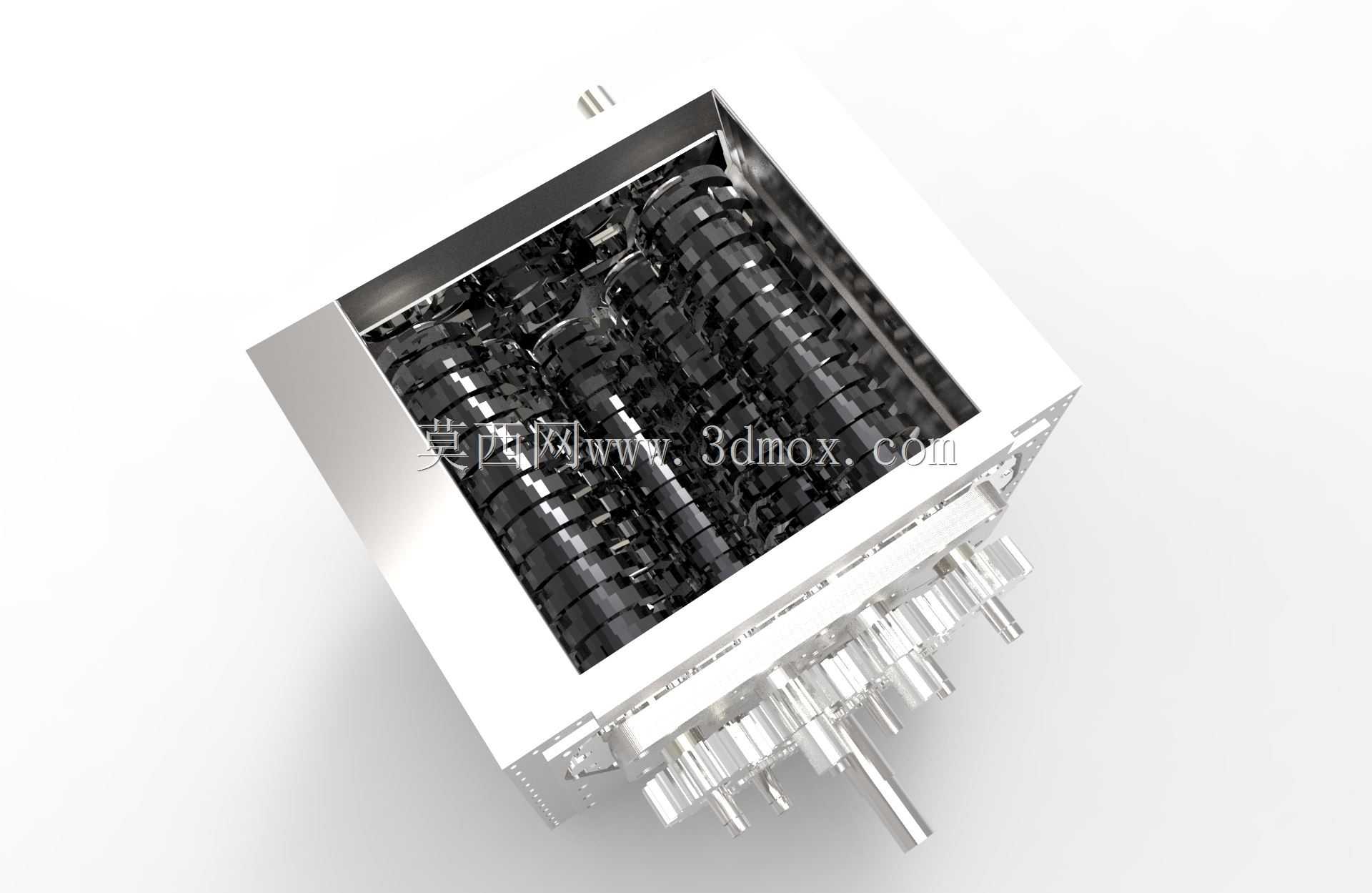

这款五轴粉碎设备主要面向工业固废处理、橡塑回收、生物质加工、边角料破碎等生产场景，可适配不同硬度物料的连续粉碎作业需求，在资源回收生产线、原料预处理工段中承担核心的物料粗碎、细碎功能，能够将块状、条状的待处理物料剪切破碎为均匀粒径的颗粒，为后续的筛分、再加工工序提供符合进料要求的原料。设备整体采用箱式承载结构设计，主体外壳为厚壁焊接箱体，外部布置阵列式安装螺栓孔，可直接通过底部法兰与生产线机架对接固定，安装边界规整，无需额外设计复杂的转接支架，适配现有多数粉碎工段的安装空间尺寸，侧面预留的检修法兰可在不拆解主体管路的情况下完成内部刀组、传动部件的维护更换。设备核心传动系统采用多级齿轮啮合布局，五根平行布置的刀轴通过不同齿数的传动齿轮实现差速联动，配合三台电动变速箱的动力输入，可根据待处理物料的硬度、进料粒径灵活调整各轴的转速与扭矩输出，相邻刀轴转向相反形成剪切咬合面，五根轴上的特殊刀片沿轴向螺旋排布，在运转过程中可形成连续的剪切、撕扯作用力，避免传统单轴、双轴粉碎机易出现的物料卡滞、缠绕问题，针对韧性较强的橡塑、纤维类物料也能实现稳定破碎，不会出现空转或堵料情况。设计过程中充分考虑了传动系统的受力均衡性，齿轮组采用对称式布局分散动力载荷，每根刀轴的支撑位置都配置了对应的轴承安装位，可承受长时间重载运转的径向与轴向载荷，箱体下部的锥形出料口可直接对接输送管道或集料装置，破碎完成的物料依靠重力自动排出，无需额外设置出料推送机构，简化了整体设备的结构复杂度，降低了生产制造与后期运维的成本。设备的传动腔体与粉碎腔体采用分隔式设计，可避免粉碎过程中产生的粉尘、碎屑进入齿轮传动区域，有效延长传动部件的使用寿命，外部箱体的加强筋结构可抵消设备重载运转时产生的振动，降低生产过程中的噪音传递，适配车间内长时间连续作业的使用需求。
