粉碎设备用螺旋齿传动粉碎辊轴结构

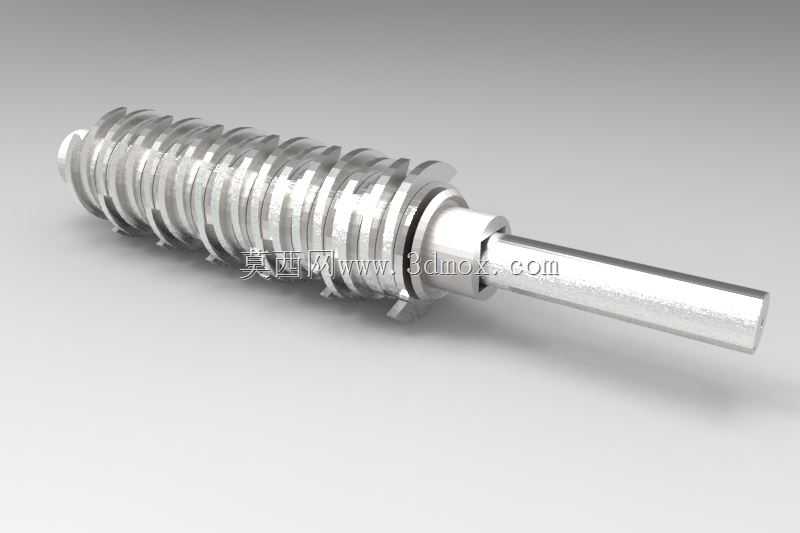

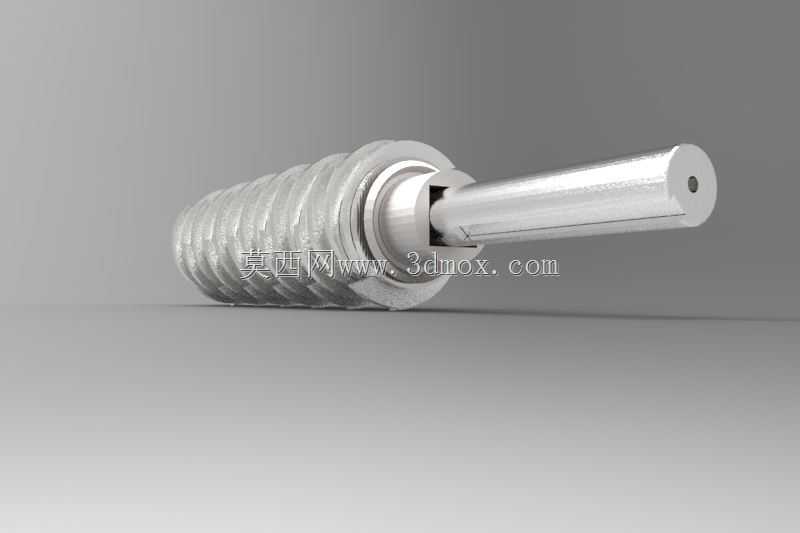

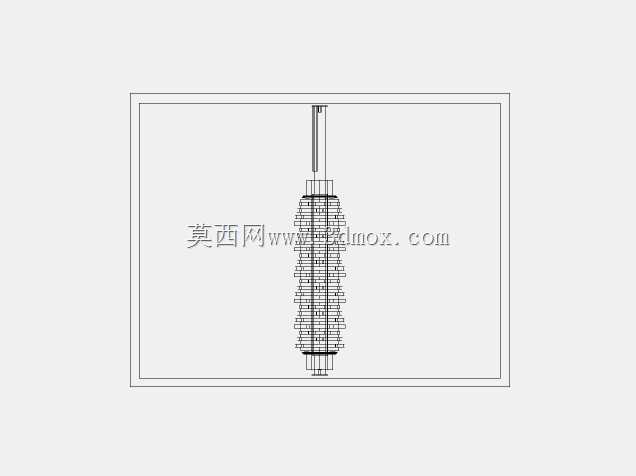

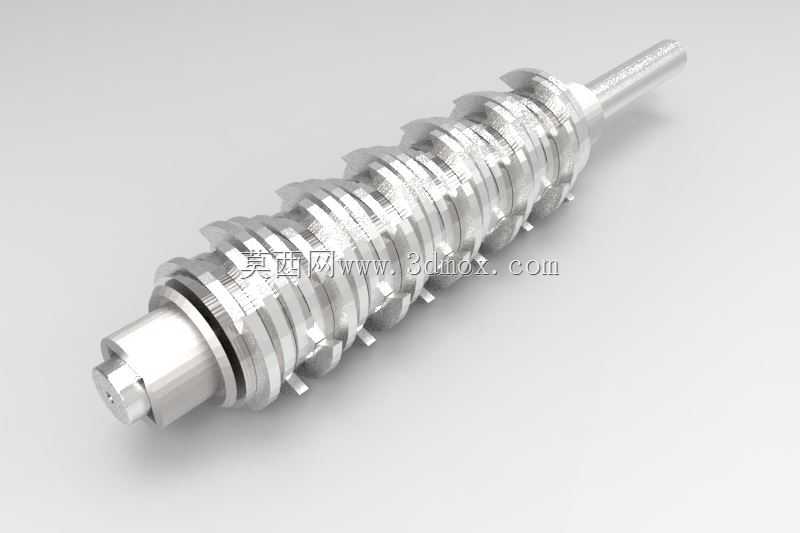

该轴件是粉碎设备核心传动与作业承载部件，主要应用于中小型卧式粉碎设备的作业腔内部，承担扭矩传递、动刀组承载以及物料挤压粉碎的核心功能，广泛适配建材边角料粉碎、生物质原料破碎、工业固废预处理、饲料原料加工等多类场景的粉碎作业需求，是保障粉碎设备稳定运行、实现物料逐级破碎的核心结构件。从功能特性来看，该轴件采用一体化阶梯轴结构设计，作业段集成连续螺旋凸齿结构，在随主轴转动过程中，螺旋齿既可以对进入粉碎腔的大块物料产生持续的挤压、剪切作用力，将大块物料逐步撕扯破碎为符合粒径要求的小颗粒，同时螺旋结构的导程设计可以推动物料沿轴向向出料端移动，实现破碎过程的连续进料、逐级破碎、自动出料的连贯作业，避免物料在腔体内堆积卡滞。轴体的传动连接端采用扁位卡槽配合中心定位孔的连接结构，可与驱动端的联轴器、减速输出轴实现精准周向定位，传递大扭矩过程中不会出现周向打滑，同时轴肩位置设置精密配合的轴承安装位，可适配标准深沟球轴承的安装需求，保障轴体高速转动过程中的径向跳动量控制在极小范围内，降低转动过程的振动与噪音。从设计思路来看，该轴件整体采用等强度阶梯设计，作业段的螺旋齿根位置做了圆弧过渡处理，避免应力集中导致的轴件断裂，适配粉碎作业过程中频繁的冲击载荷；传动端的轴径根据扭矩传递需求做了加粗处理，卡槽位置做了表面硬化处理的工艺预留，可承受频繁启停、负载波动带来的冲击载荷。外形尺寸方面，该轴件整体为长轴类结构，螺旋作业段的外径与粉碎腔内壁的间隙控制在合理范围，既避免间隙过大导致物料漏切，也防止间隙过小出现运动干涉；两端轴承安装位的轴径公差符合基孔制配合要求，安装边界可适配常规中小型卧式粉碎机的腔体侧壁安装孔位，无需额外改动腔体结构即可完成替换安装，轴端的中心定位孔可方便安装过程中的轴体找正，提升装配效率。轴体整体的同轴度设计保障了转动过程的动平衡性能，即使在长时间满负载作业状态下，也能保持稳定的转动状态，减少轴承的异常磨损，延长部件的整体使用寿命。
