轮式管道作业清洗探测机器人结构

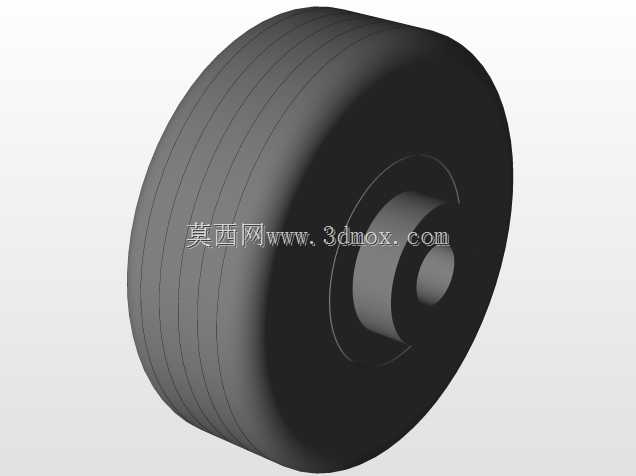

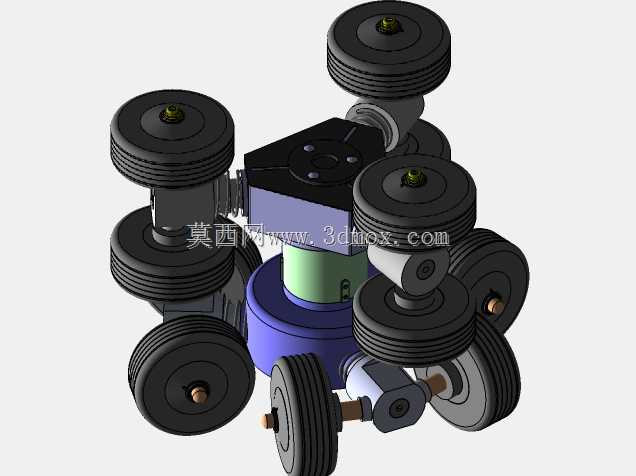

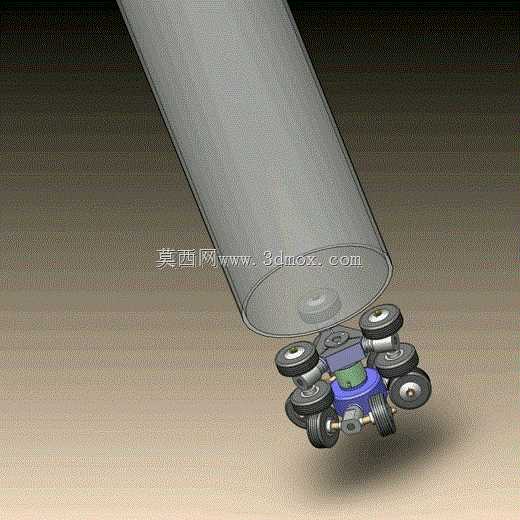

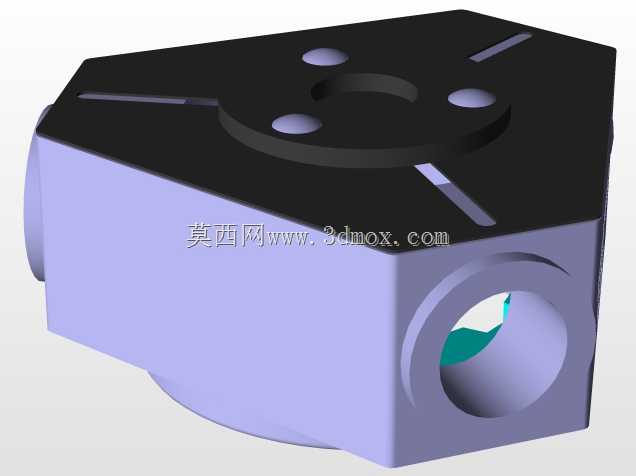

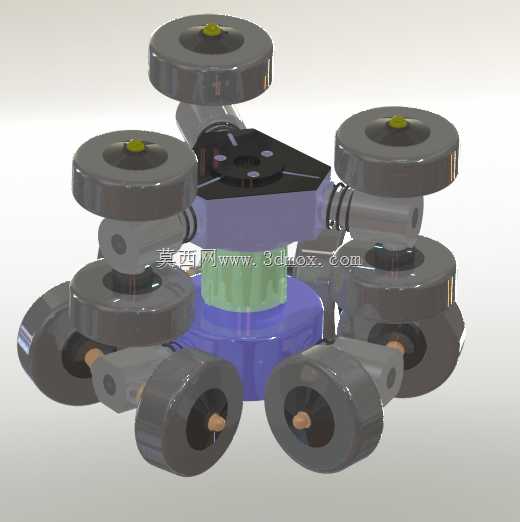

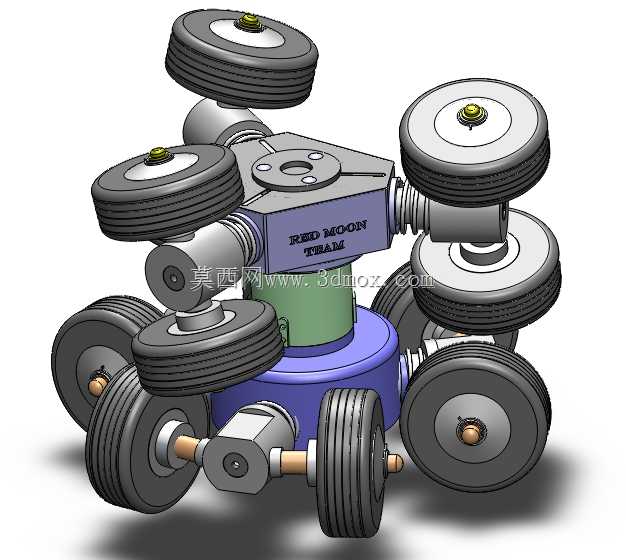

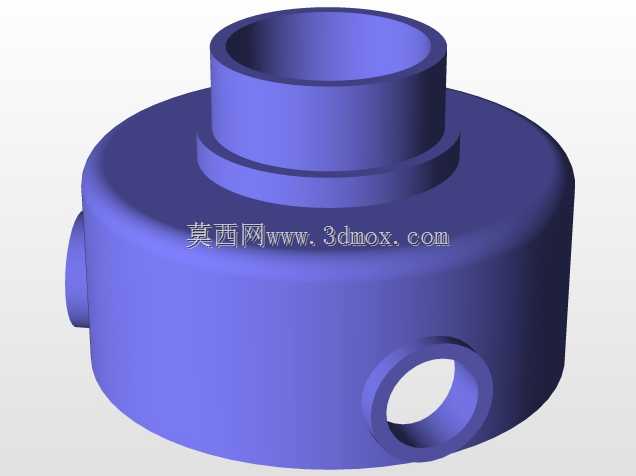

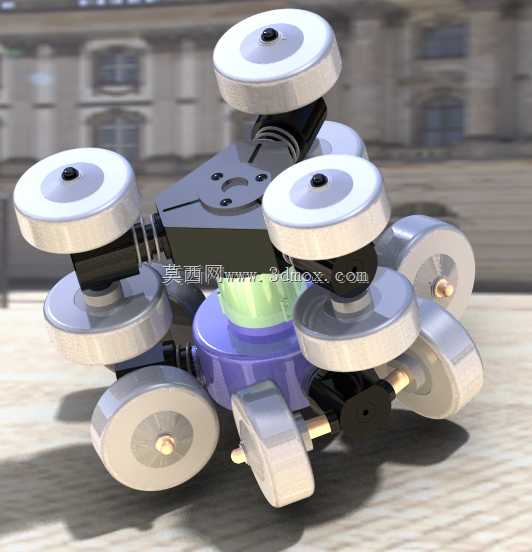

这款轮式管道作业设备主要面向各类民用给排水管道、工业输送管道、市政管网的内部作业场景，可替代人工进入狭长、存在有害介质淤积、人员无法抵达的管段空间，完成管内壁污垢清理、管壁缺陷探测、管内异物排查、内壁涂层涂覆等核心作业，解决传统管道作业需破拆路面、人员进入风险高、作业效率低下的行业痛点，适配常规中小口径圆形金属、塑料材质管道的内部运维需求。设备整体采用径向自适应轮组布局，多组行走轮沿机身周向均匀分布，每组轮组配备独立的弹性压紧结构，可在一定管径范围内自动撑紧管壁，既能够保证行走过程中轮体与管壁的足够摩擦力，避免在湿滑、有污垢残留的管壁上出现打滑空转，也可适配管道内存在的轻微管径变形、焊缝凸起等非理想工况，行走过程中机身始终保持与管道同轴的居中姿态，不会出现卡滞、侧翻的问题。机身主体采用模块化分层设计，前端预留标准化作业接口，可根据实际作业需求快速更换高压清洗喷头、高清探测摄像头、涂覆作业刷头等不同功能模块，无需对机身主体结构进行改动即可适配不同的作业任务；中部为动力与控制模块集成舱，将行走驱动单元、动力传输组件、控制电路模块紧凑布置在舱体内，充分利用管内有限的径向空间，避免突出结构剐蹭管壁；尾部预留线缆与管路接驳接口，可外接动力源、清洗介质输送管、信号传输线缆，满足长距离管段作业的续航与介质供给需求。设计过程中充分考虑管内作业的安装边界，整机最大径向尺寸小于适配管道的最小通径，轴向长度经过反复优化，既保证足够的轮组跨距提升行走稳定性，也控制整机长度以适配管道弯头、变径段的通行需求，可顺利通过常规曲率半径的90度管道弯头，不会在转弯位置出现卡阻；所有轮体均采用耐磨防滑的弹性材质，行走过程中不会对管道内壁造成额外刮伤，适配各类材质管道的作业防护要求。设备行走驱动采用多轮协同驱动方案，可根据管内路况自动调整各轮的输出扭矩，在遇到管内局部淤积、坡度段时可提供足够的牵引力，保证作业过程行进平稳，作业端的位置控制精度可满足管壁均匀清洗、均匀涂覆的作业要求，有效提升管道运维作业的效率与质量，降低人工作业的安全风险与综合成本。
