进料仓配套立式旋流分离设备结构设计

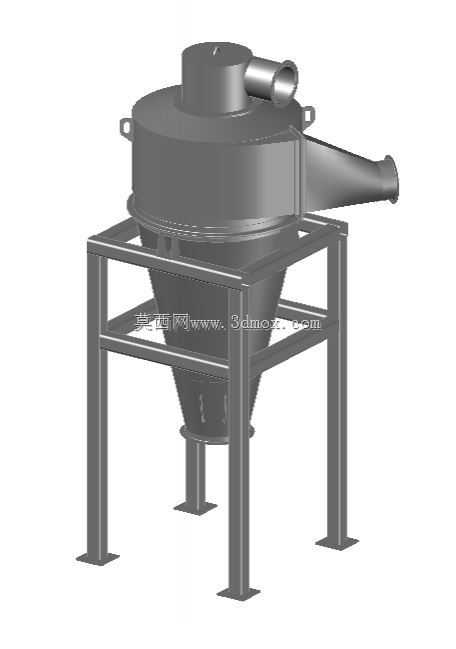

该设备主要应用于粉体加工、矿物分选、粮食仓储转运等场景的进料仓前置工序，安装在料仓进料端的上方位置，作为物料进入仓储环节前的预处理单元，可实现不同粒径颗粒的分级、混杂物料的气固分离，同时去除物料中裹挟的轻质浮尘与杂质，避免后续仓储、输送环节出现粉尘外溢、物料粒度不均的问题，在建材加工、矿石磨选、粮食收储等生产线中，是衔接上游输送设备与下游储料仓的核心配套装置。设备实际运行时，待处理物料随气流从筒体侧部的切向进料口进入旋流腔内部，依托离心沉降原理，密度较大、粒径较粗的颗粒在旋流作用下沿筒体内壁下滑，经底部锥段的出料口直接落入下方进料仓内，而裹挟细粉与杂质的气流则在筒体中心形成上升内旋流，从顶部的排气口引出至后续除尘环节，可有效降低进料过程中的粉尘扩散，同时完成物料的初步分级，减少后续筛分设备的工作负荷。从功能特性来看，该旋流器采用上圆下锥的经典旋流分离结构，上部圆柱形腔体保证流场稳定形成，下部锥形段逐步缩小通径，可加速颗粒的旋流沉降效率，侧部切向布置的进料口采用渐扩式流道设计，可降低物料进入腔体时的冲击磨损，顶部偏心设置的排气口可避免短流现象，提升分离效率；设备配套的方管焊接支架采用四腿支撑结构，支腿底部带有带安装孔的方形地脚板，可直接通过膨胀螺栓固定在进料仓顶部的安装平台上，支架中部设置横向加强横梁，既可以承托旋流器主体的重量，也可抵消设备运行时的振动载荷，避免长期运行出现结构变形。设计过程中优先考虑了设备的安装适配性，整体结构采用模块化设计，旋流器主体与支撑支架为可拆分结构，方便现场吊装与后期维护，筒体与锥段采用法兰连接，可根据处理物料的特性更换不同锥角的下段结构，适配不同粒径、不同密度物料的分离需求；外形尺寸方面，设备整体高度适配常规中小型进料仓的顶部安装空间，筒体直径可匹配每小时数十立方的处理通量，支腿的跨距预留了足够的操作空间，方便工作人员对接进料口、出料口与排气口的管路，地脚板的安装孔位采用长圆孔设计，可抵消现场安装平台的尺寸误差，降低现场安装的对位难度。流道设计上充分考虑了耐磨需求，物料接触的内壁做了顺滑过渡处理，没有突兀的折角与凸起，可减少物料对内壁的冲刷磨损，延长设备的使用寿命，整体结构无易损的运动部件，日常仅需检查连接法兰的密封情况，运维成本极低，可长期稳定在高粉尘、高负荷的生产场景下连续运行。
