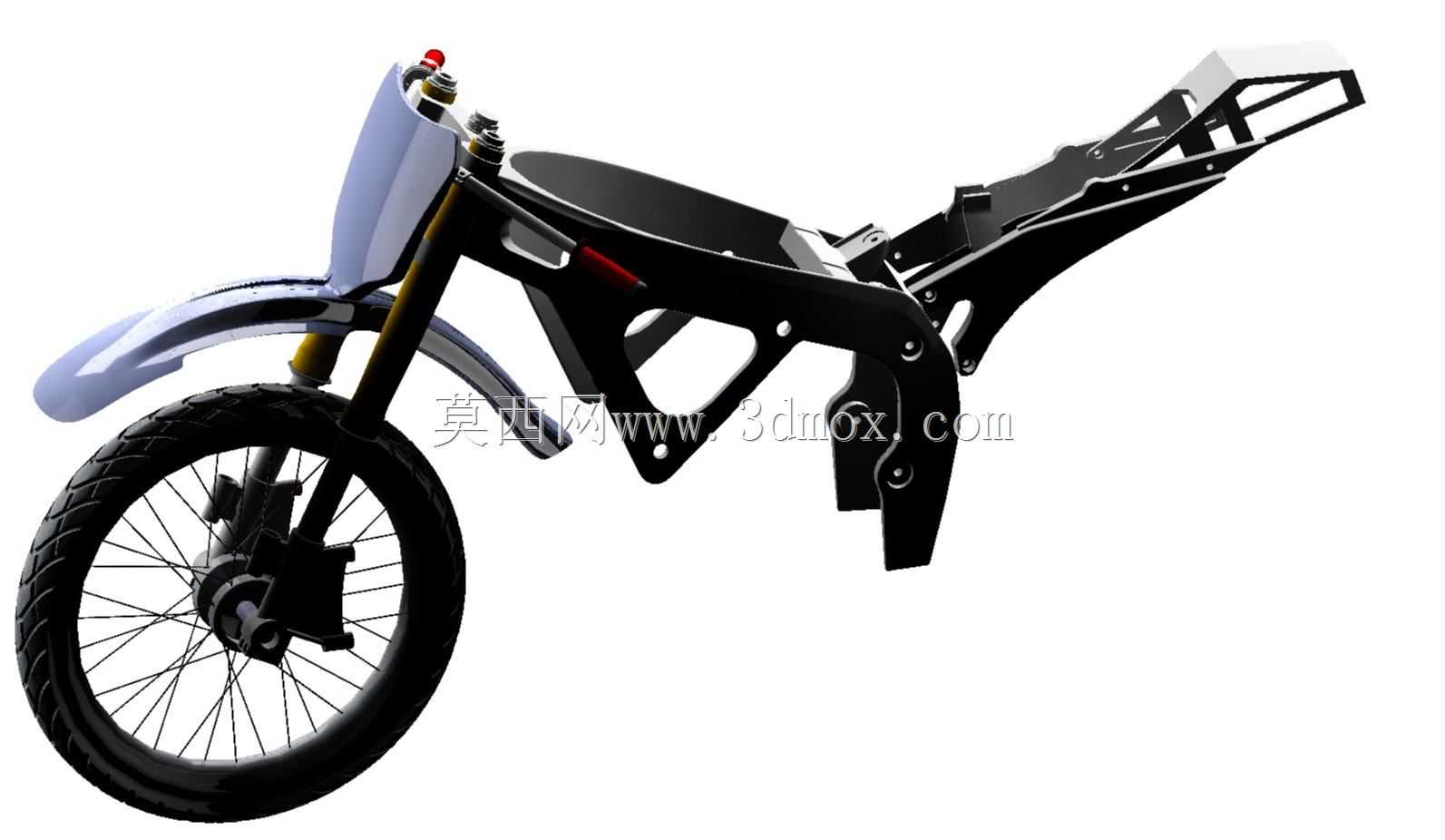

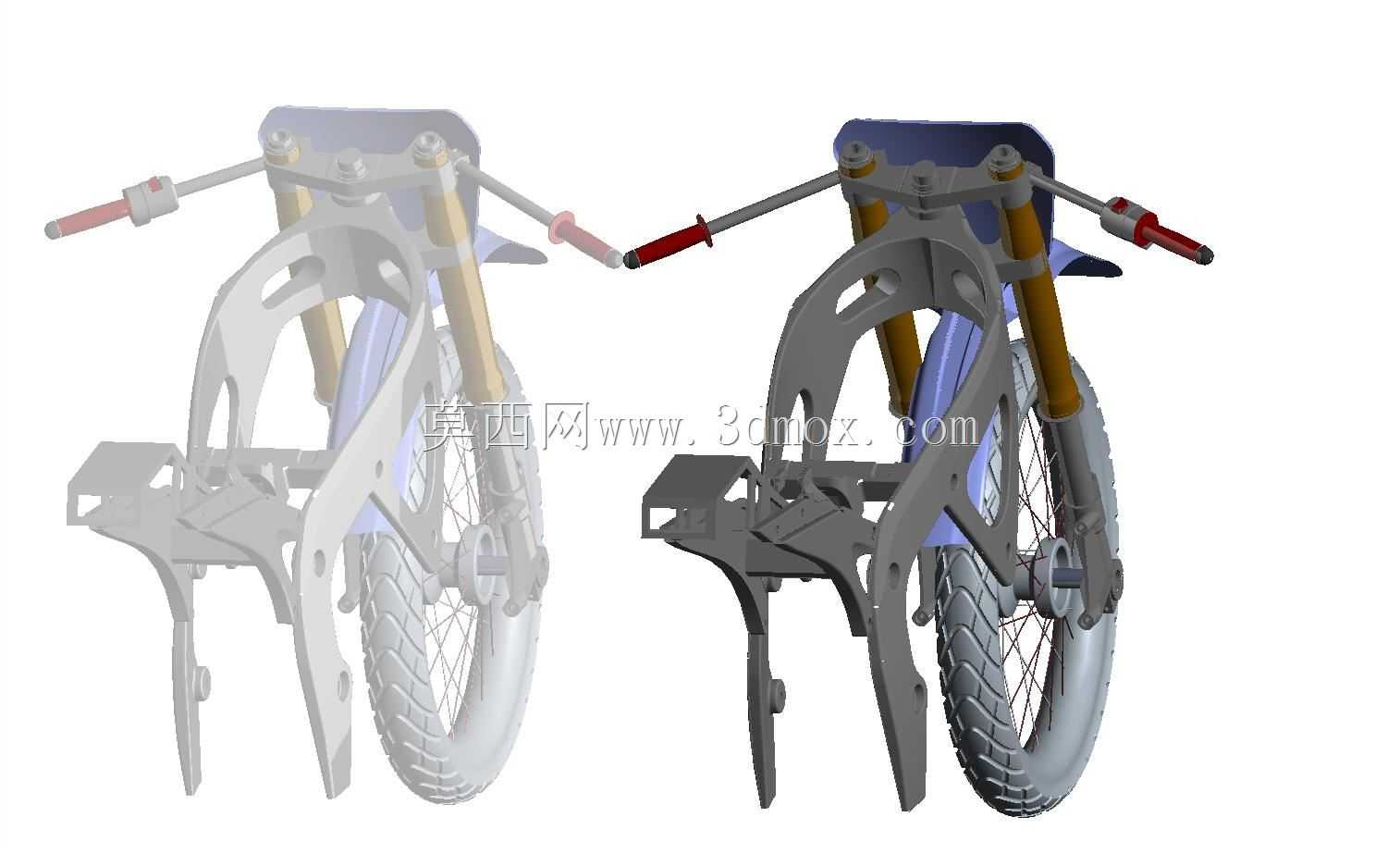

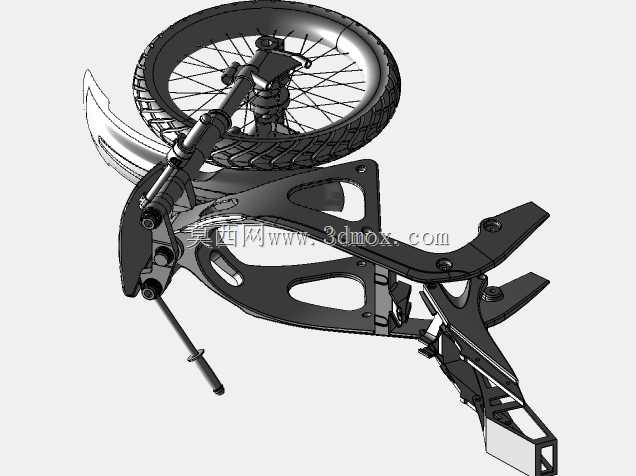

带挡泥板的非铺装路面自行车车架结构

该结构主要面向非铺装路面骑行场景设计，可适配山地越野、城郊通勤、短途载货等多类使用需求，既可以作为电动助力两轮车的主体承载框架，也可经过适配调整后用于燃油轻便摩托的主体结构，能够覆盖日常代步、户外休闲骑行、城郊短途物资转运等实际使用场景，为两轮车的行走系统、动力系统、驾乘部件提供稳定的安装承载基础。从实际用途来看，该框架作为两轮车的核心承载基体，需要承接骑行者的全部重量，同时承载电池、动力单元、储物结构、驾乘座椅等附属部件，还要传递行走过程中路面带来的冲击载荷，抵消骑行过程中转向、制动、加速产生的交变应力，保障整车结构在复杂路况下的强度可靠性，避免长期使用出现结构变形、焊缝开裂等问题。从功能特性来看，该结构采用一体化桁架式设计，主受力梁采用大截面异型管材构型，在关键受力节点设置了加强筋结构，兼顾轻量化与结构强度；前侧预留了标准前叉安装位，可适配不同行程的减震前叉，满足不同路况的减震需求；尾部采用延展式托架结构，可直接安装储物箱、后座垫等附属部件，拓展整车的载物与载人能力；配套设计的前挡泥板与车架前部安装位精准匹配，可阻挡非铺装路面骑行时车轮带起的泥水、碎石，避免污物飞溅到骑行者身上或侵入车架连接缝隙造成部件锈蚀。从设计思路来看，该结构优先保障受力路径的合理性，从车头转向位到尾部承载位的主受力梁采用连续平滑过渡结构，避免应力集中点的出现；各部件安装位均采用标准化接口设计，前叉安装轴孔、动力单元固定位、车轮连接位的尺寸均符合通用两轮车的安装规范，可直接适配市售的通用配件，降低后续生产组装与维修替换的成本；车架中部预留了充足的动力单元与电池安装空间，可根据不同的产品定位选择纯人力传动、电动助力、小型燃油动力等不同配置，提升结构的通用适配性。从安装边界来看，该结构前轮安装位的开档尺寸符合通用山地车轮组的安装标准，可适配17-21寸直径的越野轮胎；前叉安装立管的直径与角度符合通用转向轴承的适配要求，可直接匹配标准把立与转向组件；尾部后轮安装位预留了传动系统与制动系统的安装空间，可适配碟刹、鼓刹等不同制动结构，也可兼容花鼓电机、中置电机等不同动力构型；挡泥板的安装弧度与前轮转动行程完全匹配，不会在转向、减震压缩过程中与轮胎、前叉发生运动干涉，保障全行程下的结构安全性。
