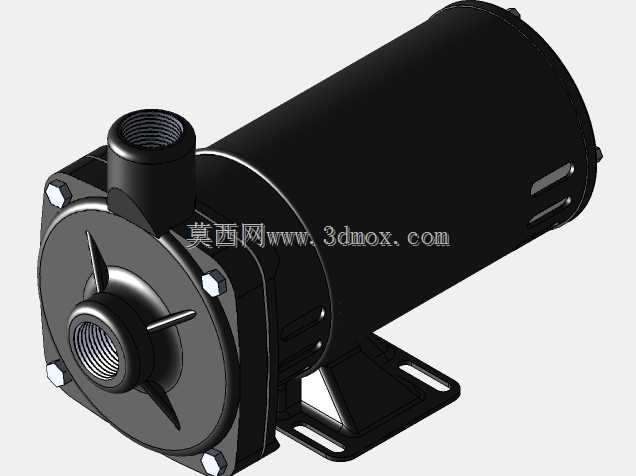

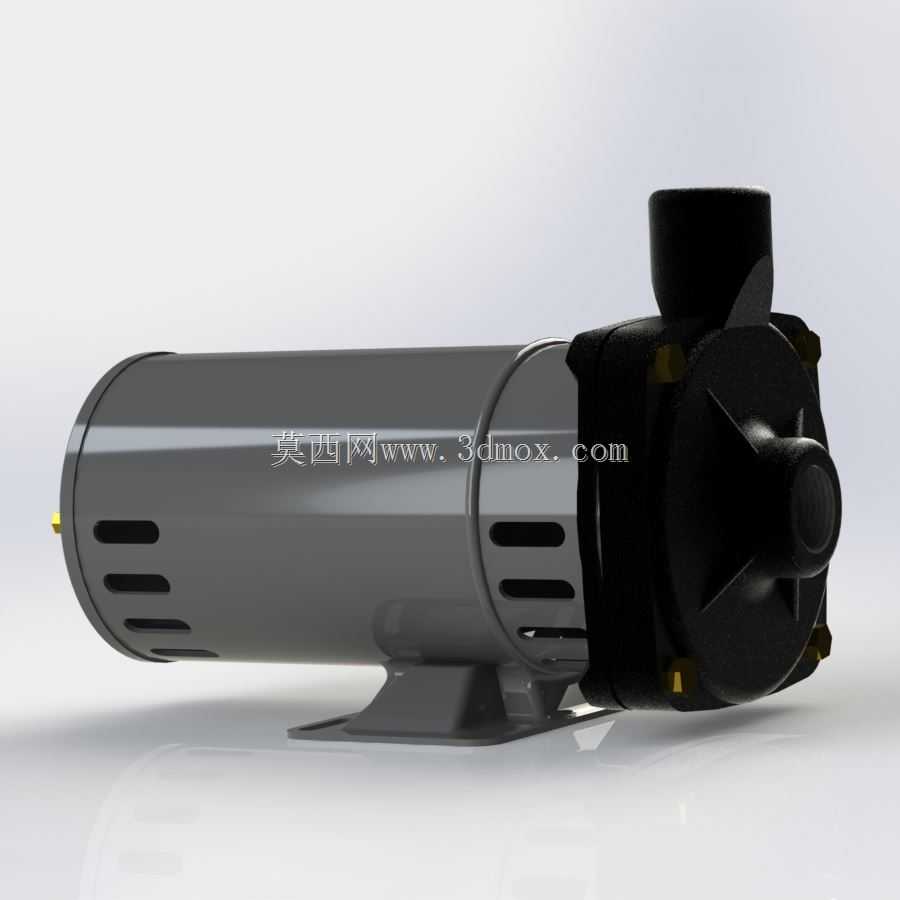

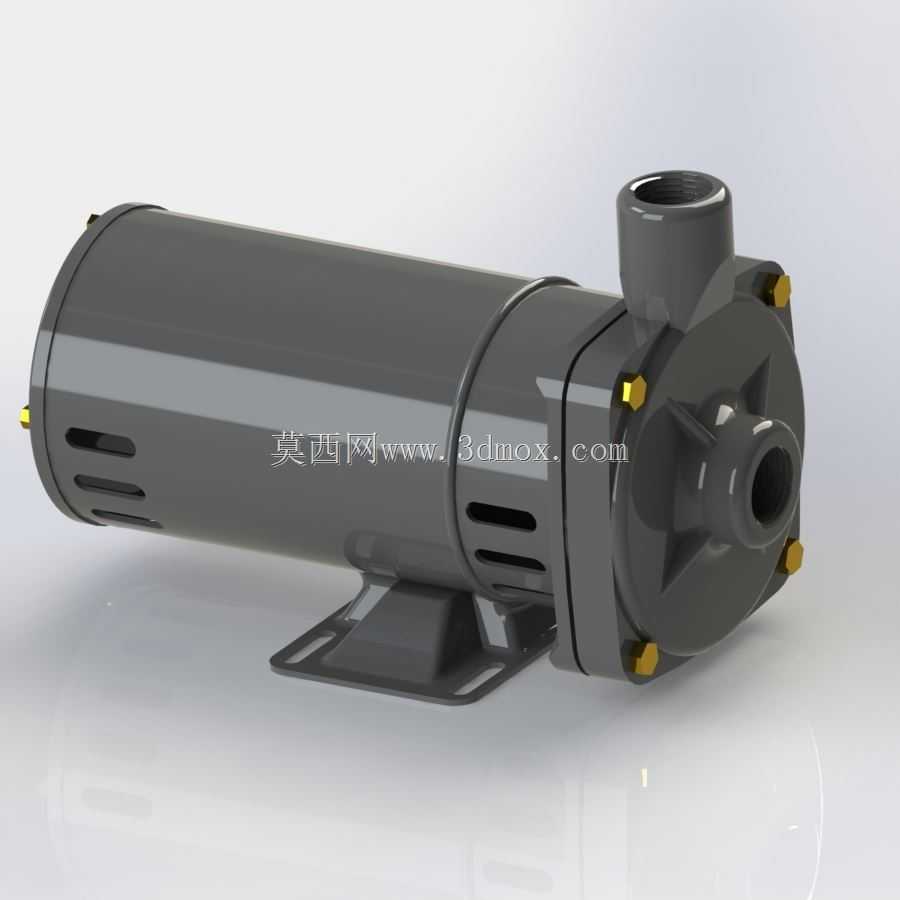

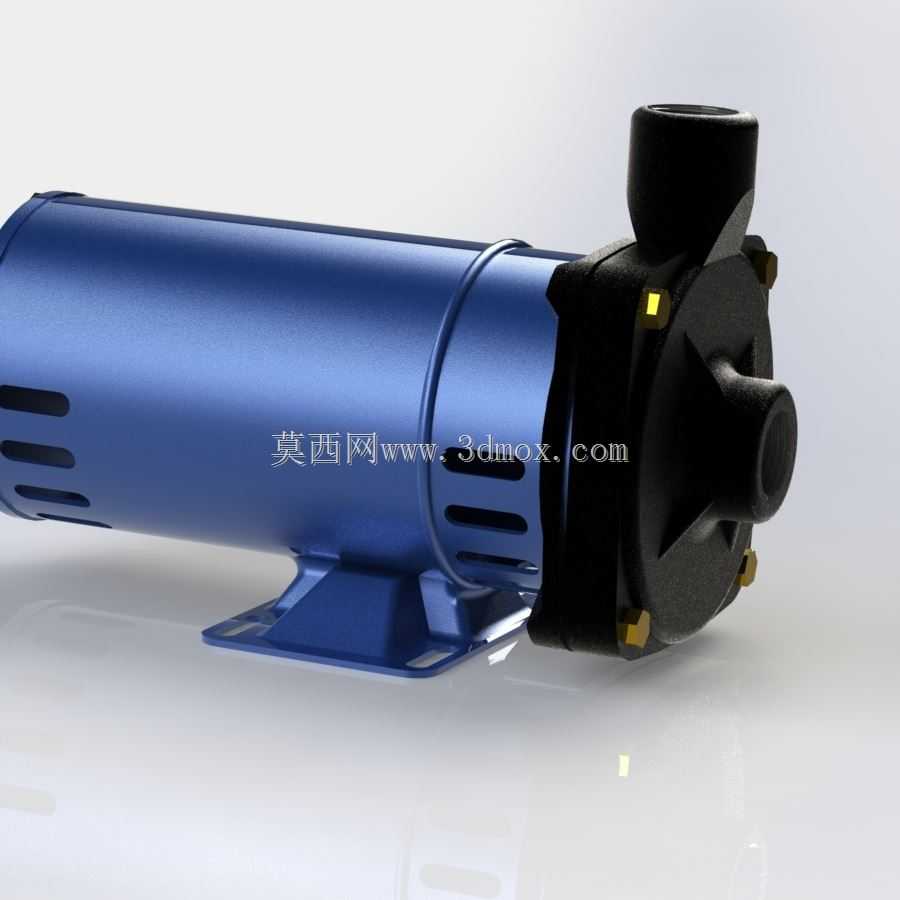

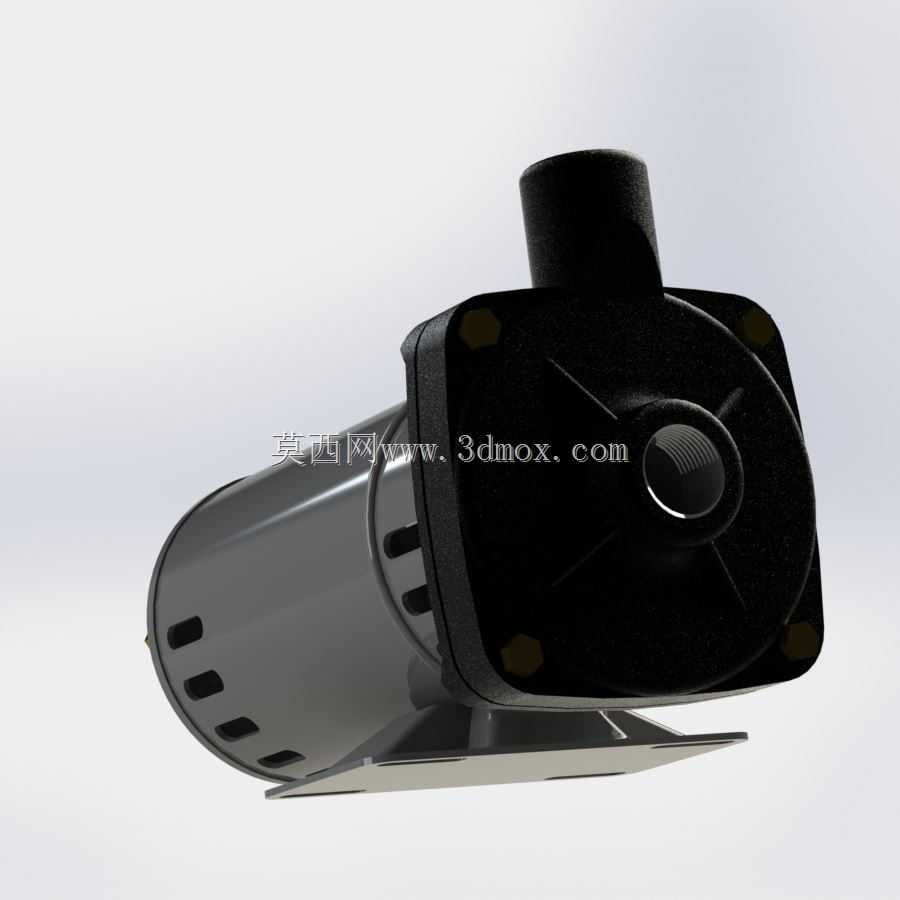

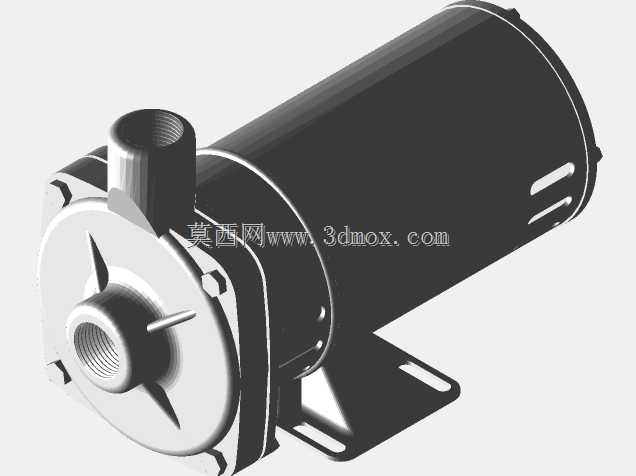

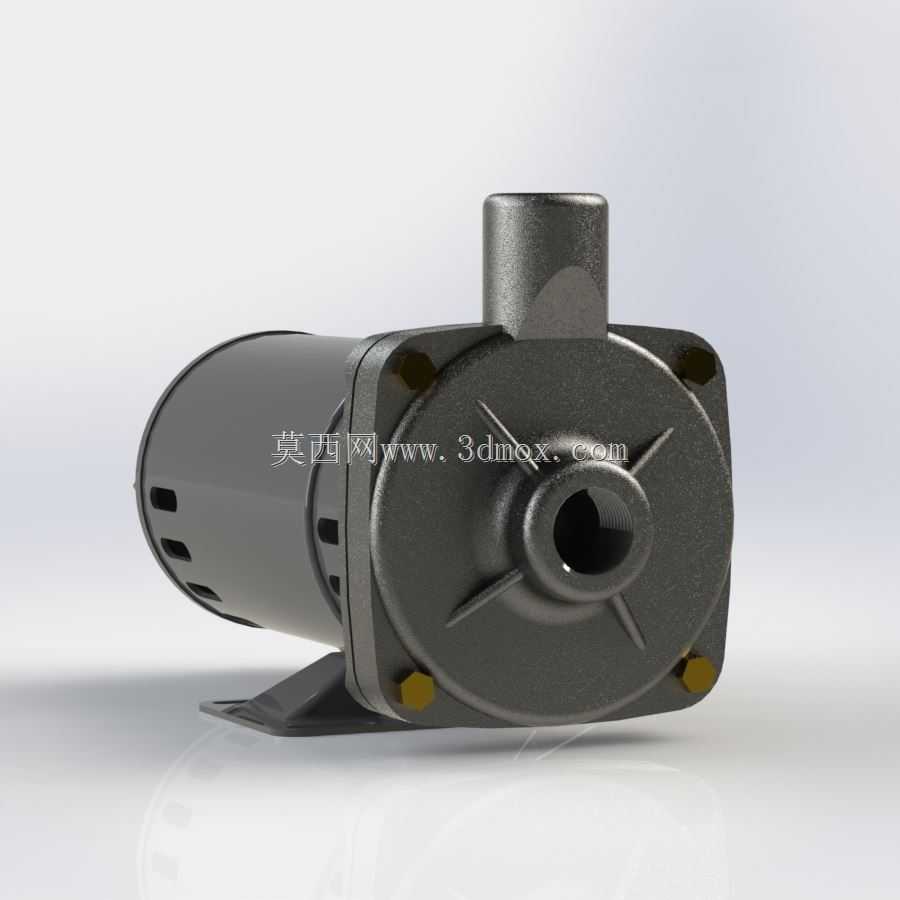

卧式直联单级离心泵三维结构设计

这款卧式直联离心泵的三维结构设计，紧密围绕民用供水、小型工业循环、暖通配套等场景的实际使用需求展开，在结构布局上充分平衡了安装便捷性、运行稳定性与维护便利性。从实际应用场景来看，该类泵型常被用于小型建筑的生活供水增压、暖通空调系统的冷热水循环、小型加工设备的冷却介质输送、园林灌溉的水体加压等场景，适配清水或物理化学性质与水接近的无颗粒杂质介质，能够在常温介质输送工况下保持稳定的运行状态。

在功能特性设计上，采用电机与泵体直联的结构形式，取消了传统联轴器连接的冗余结构，既缩短了整机的轴向尺寸，也减少了传动环节的能量损耗，有效提升了传动效率，同时降低了运行过程中的振动与噪音。泵体过流部分采用水力优化的流道设计，叶轮采用闭式离心结构，能够在额定转速下实现稳定的流体增压，保证输出流量与扬程的线性匹配，满足不同管路系统的压力需求。泵体与电机的连接部位设置了可靠的机械密封结构，替代传统填料密封，大幅降低了介质泄漏的概率，延长了密封件的更换周期，减少日常维护的工作量。

从设计思路层面，整机采用一体化底座的结构设计，底座预留了标准的安装固定孔位，能够直接适配常规的混凝土基础或钢制安装支架，安装时无需额外调整电机与泵体的同轴度，大幅降低现场安装的调试难度。泵体的进出水接口采用标准管螺纹设计，能够直接匹配同规格的工业输水管道，无需额外制作转换接头，提升了现场安装的适配性。电机外壳采用散热筋结构设计，能够在连续运行过程中快速散发电动机产生的热量，避免电机过热导致的绝缘老化，延长整机的连续运行时长。

在外形尺寸与安装边界上，整机轴向长度控制紧凑，径向尺寸适配常规的管道安装空间，底座安装孔的间距符合小型离心泵的通用安装尺寸规范，能够直接替换同功率等级的老旧卧式离心泵，无需对现有安装基础与管路进行改造。泵体顶部设置了排气螺塞，首次开机前可快速排出泵腔内的空气，避免气缚现象导致的泵不出水问题；泵体底部设置了放水螺塞，在冬季停机或长期闲置时可排空泵腔内的存水，防止低温冻裂泵体。整机的重心落在底座中心区域，安装后运行稳定性强，即使在满负荷运行状态下也不会出现明显的位移或共振，能够长期保持平稳的运行状态。
