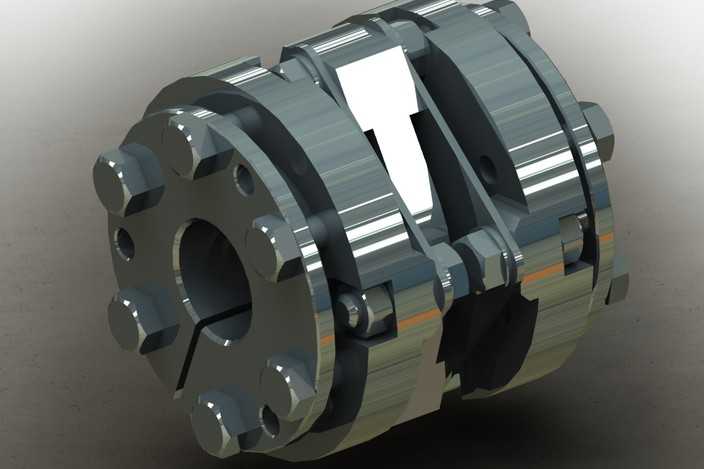

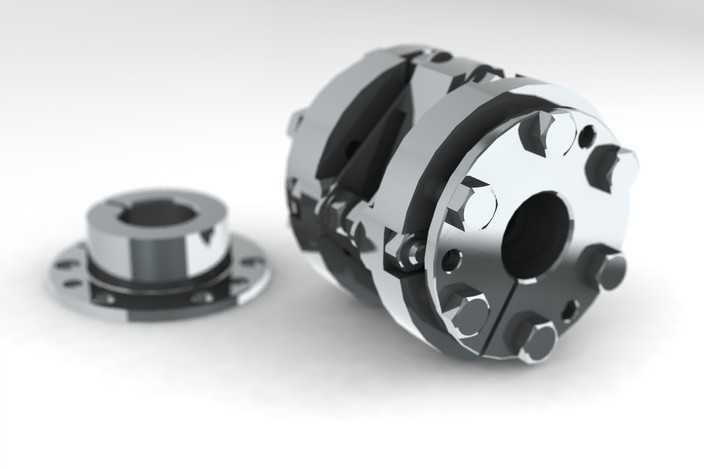

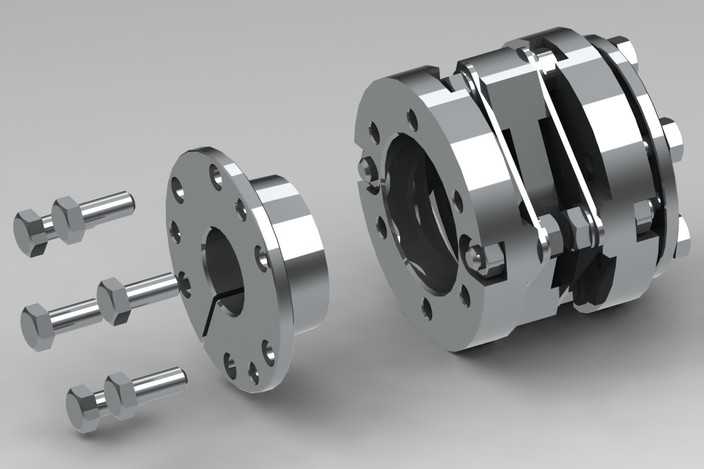

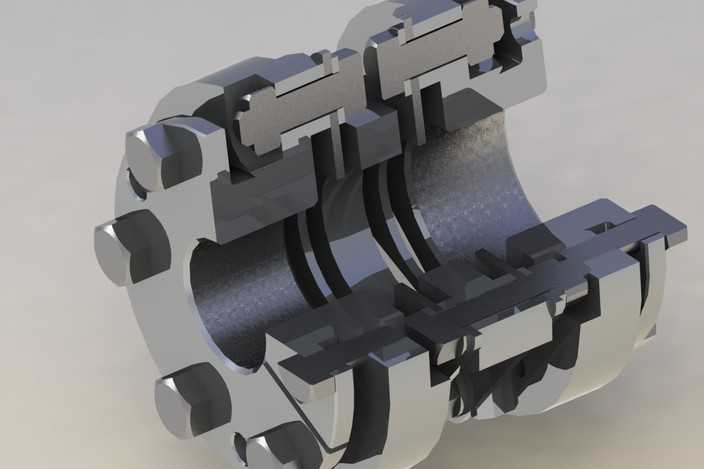

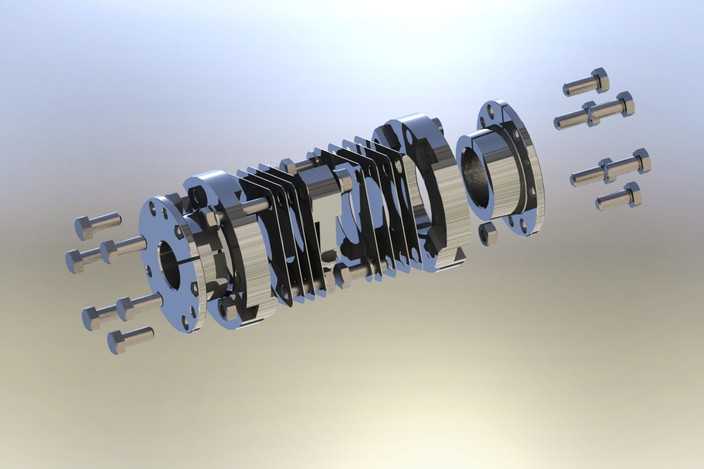

本作品为D35 28毫米规格的弹性联轴器三维建模成果,建模阶段依托参数化设计逻辑完成整体结构搭建,首先依据公称尺寸参数绘制两端轴毂的基准草图,精准定位轴孔、安装孔的中心位置与孔径尺寸,通过拉伸、切除等基础特征完成轴毂主体结构的构建,保证轴孔公差、安装孔位的尺寸精度符合传动件的装配要求。中间弹性连接部分采用多组交错分布的弹性爪结构设计,建模时通过阵列特征完成弹性爪的均匀排布,对弹性爪与轴毂的衔接位置做圆角过渡处理,避免应力集中问题,同时预留弹性变形的合理空间,保障联轴器工作时可补偿两轴间的径向、角向与轴向偏移。渲染阶段针对金属轴毂部分赋予抛光不锈钢材质,调整材质的反射率、粗糙度参数,还原金属零件表面的金属光泽与机加工纹理,对中间弹性元件赋予高弹性聚氨酯材质,设置半哑光的表面质感,区分金属与非金属部件的视觉差异,通过三点布光方案搭建渲染场景,主光源从侧上方投射突出零件的结构轮廓,辅光源补光弱化阴影死区,背景采用浅灰色渐变突出主体零件,最终渲染效果清晰展现联轴器的装配关系与细节结构。设计过程中重点考量弹性联轴器的传动缓冲特性,通过结构优化让弹性爪在传递扭矩的同时可吸收传动过程中的振动冲击,两端轴毂的夹紧式安装结构建模时做了拆分设计,清晰展现锁紧螺栓的安装位置与夹紧缝隙结构,方便使用者直观理解装配流程与工作原理,整体模型的各部件间保留合理的装配间隙,符合实际生产中的装配公差要求,可直接用于传动系统的装配模拟、运动仿真以及工程图纸的导出参考。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 9.19 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,STEP/IGES,SolidWorks2012,STL,CATIAOlder,
- 软件分类 通用机械零部件
