多工位旋转式头选择模具结构设计

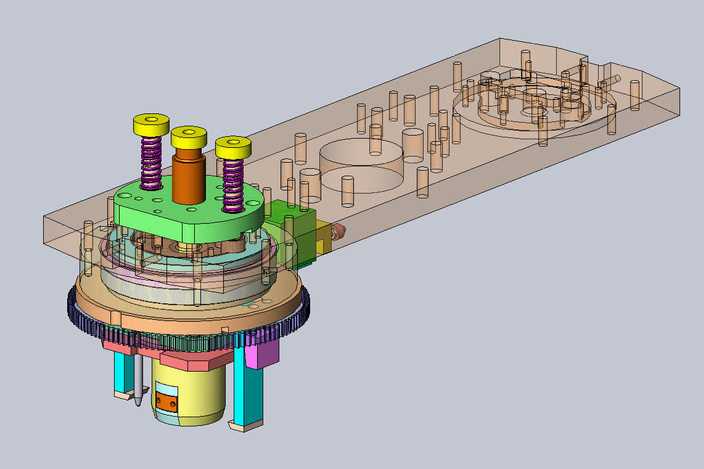

本套模具三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循模具设计的装配公差规范，对每一处配合面都做了间隙预留与干涉检查，确保各组件在虚拟装配状态下无错位、无卡滞问题。模型整体采用半透明剖切与实体显示结合的渲染方式，将模具内部的分层装配结构清晰呈现，外部模架部分设置半透明材质，可直观观察到内部的核心成型组件、导向组件与动力传动结构的布局逻辑。材质设置上，针对不同功能部件做了区分：顶部调节螺母采用亮黄色工程塑料质感材质，弹簧部件采用金属紫铜色带螺旋纹理材质，支撑导柱采用亮面镀铬金属材质，成型模腔部分采用哑光钢材材质，底部传动齿轮采用发黑处理的金属材质，不同材质的区分可快速识别各部件的功能属性。结构设计上，该模具采用旋转式多工位选料结构，底部设置大直径传动齿轮带动模座做分度旋转，实现多工位的依次切换，顶部设置三组弹性压紧组件，由调节螺母、压缩弹簧、压料柱组成，可通过旋转顶部螺母调整压紧力大小，适配不同厚度的成型坯料；模座部分采用分层叠装设计，从下到上依次设置齿轮传动层、定位承载层、成型型腔层、导向脱料层，各层之间通过定位销与紧固螺栓连接，保证装配同轴度；侧向设置抽芯组件，可在开模过程中完成侧向型孔的抽芯动作，避免成型件脱模时出现拉伤。设计思路围绕头类零件的批量选料成型需求展开，将传统单工位模具改造为旋转多工位结构，在一次合模周期内可完成多工位的同步加工，大幅提升生产效率，同时弹性压紧结构可自适应不同坯料的尺寸公差，降低坯料定位精度要求，减少生产过程中的废品率；整体模架采用长条形延伸设计，预留多组成型工位的安装位置，可根据生产需求扩展工位数量，具备较强的适配性。建模过程中对所有运动部件都做了运动仿真验证，确认齿轮传动的传动比符合分度要求，弹性压紧组件的行程满足坯料压紧与脱模需求，侧向抽芯的行程足够脱离成型件的倒扣结构，保证模具结构在实际生产中的可行性。
