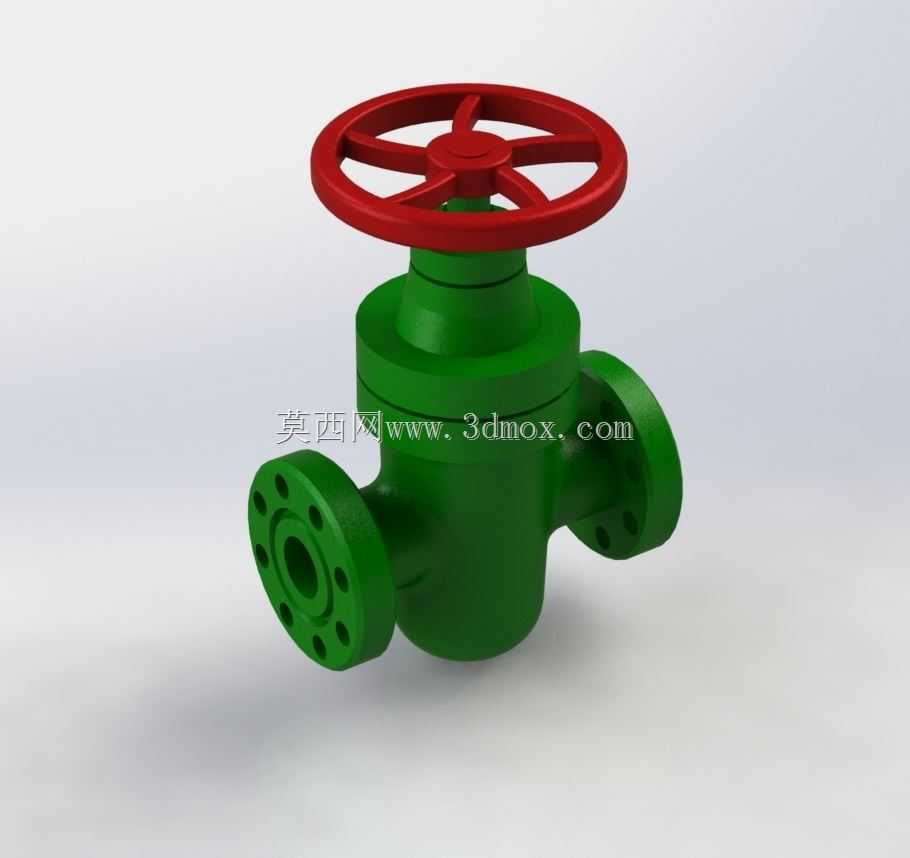

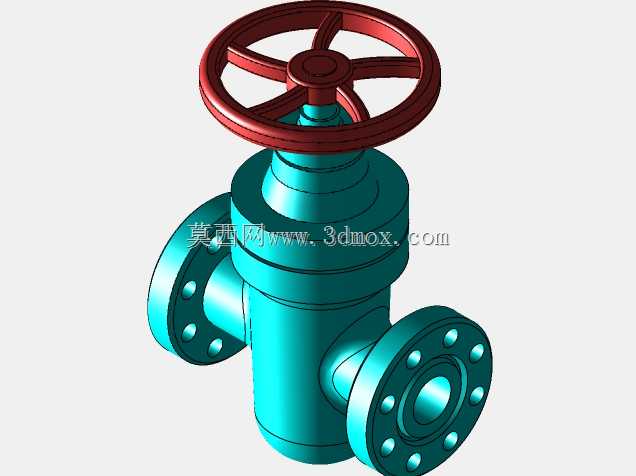

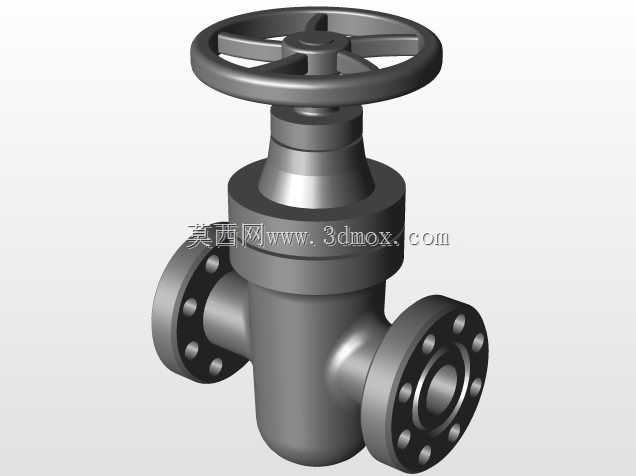

俄标法兰式手动明杆楔式闸阀结构

这款闸阀主要应用于石油开采井口输送、油田集输管线、中小型工业给排水管路以及暖通循环水系统的管路段，核心作用是在管路检修、工况切换、故障隔离时实现管路介质的完全截断，不承担流量调节功能，避免半开状态下闸板受介质长期冲蚀导致密封面磨损泄漏。从功能特性来看，该阀采用楔式单闸板密封结构，依靠手轮驱动阀杆带动闸板沿阀座垂直方向做升降运动，全开状态下闸板完全升入阀盖内腔，流道直通无遮挡，介质流动阻力极小，不会产生明显的压降与紊流，适合输送原油、清水、低腐蚀性工业流体等介质；手轮采用轮辐式结构，操作时受力均匀，无需借助额外加力杆即可实现可靠启闭，阀杆外露的明杆结构可以直观判断阀门的启闭状态，方便现场运维人员快速确认管路通断情况，避免误操作。设计过程中，首先围绕公称通径与压力等级确定核心结构参数，阀体采用整体铸造的流线型流道设计，减少介质流动过程中的涡流损耗，两端法兰采用等径对称布局，法兰端面的螺栓孔沿圆周均匀分布，保证安装时受力均匀，密封面贴合严密；闸板与阀座的密封面采用锥面配合设计，关闭时借助楔面的挤压力实现强制密封，即使介质中含有少量固体杂质，也能通过楔面的挤压作用切断杂质，保证密封可靠性；阀盖与阀体采用法兰连接结构，中间设置密封垫片，方便后期拆解更换内部密封件，降低运维成本。外形尺寸方面，该阀整体结构紧凑，手轮外径与阀体高度比例协调，安装时需要预留足够的手轮操作空间，保证操作人员可以360度转动手轮完成启闭动作；两端法兰的连接尺寸匹配对应压力等级的管路法兰标准，安装时无需额外加工过渡连接件，直接通过螺栓与管路法兰对接即可，安装边界需要注意阀杆升降的上方空间，避免阀门全开时阀杆顶端与周边管线、支架发生碰撞，同时阀体两侧预留足够的扳手操作空间，方便安装时紧固法兰螺栓。整体结构兼顾了现场操作的便利性与长期使用的可靠性，适合在工况相对稳定、不需要频繁调节流量的管路段长期使用。
