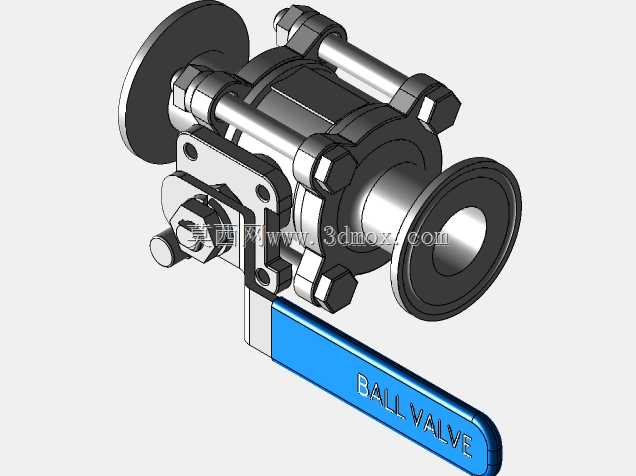

一寸快装卡箍式卫生级球阀结构设计

这款一寸规格的卡箍式卫生球阀，主要面向食品加工、生物医药、洁净饮品生产等对流体接触卫生等级有严苛要求的行业场景，在乳制品灌装生产线、制药纯化水输送回路、啤酒发酵物料管路、日化洁净原料输送系统中承担通断控制与流量调节的核心作用，能够适配洁净工况下频繁拆装清洗、无残留积液的使用需求，避免普通螺纹或法兰连接阀门存在的卫生死角问题。从实际用途来看，该阀门通过手柄驱动内部球体做90度旋转，即可实现管路的全开或全关操作，相较于截止阀、闸阀等其他截断类阀门，它的流道完全直通，介质流经时的压力损失极小，不会出现物料滞留、结垢的问题，完全符合卫生级管路的CIP原位清洗、SIP灭菌的作业要求，卡箍式的连接方式不需要复杂的螺栓紧固，操作人员仅需松开卡箍即可快速完成阀门的拆卸、清洗与重装，大幅降低洁净管路的维护工作量。在功能特性设计上，这款球阀采用三片式结构组合，阀体各部件之间通过长螺栓拉紧固定，既保证了整体结构的承压强度，又方便拆解检修内部密封件；两端的快装卡盘接口匹配标准卫生级卡箍尺寸，能够直接与同规格的卫生级钢管、软管接头快速对接，不需要额外加工焊接坡口；蓝色的加长手柄设计符合人体工学，操作人员佩戴洁净防护手套时也能轻松施力，手柄表面模压的标识清晰标注阀门类型，同时手柄的朝向可以直观反馈阀门的开关状态，避免现场操作出现误判。设计思路上，整个产品围绕卫生级核心需求展开，所有与介质接触的表面都做了圆弧过渡处理，不存在凹陷、狭缝等容易积存物料的结构，球体与阀座的密封配合面经过高精度研磨，保证密封零泄漏的同时，开关动作顺滑无卡滞；阀体外部的紧固件都采用外露式设计，不存在藏污纳垢的缝隙，外表面做了哑光抛光处理，不容易附着灰尘，日常擦拭清洁十分方便。从安装边界来看，该阀门为一寸通径规格，两端卡盘的外径尺寸符合通用卫生级管件标准，安装时不需要预留过大的操作空间，仅需在手柄侧预留足够的旋转空间即可完成开关操作，整体结构紧凑，重量轻便，既可以水平安装在管路中，也可以垂直或倾斜安装，不会因为安装方向影响密封性能与操作手感，能够适配各种布局紧凑的洁净管路系统。
