ASME B16.5 150级3英寸内螺纹法兰结构

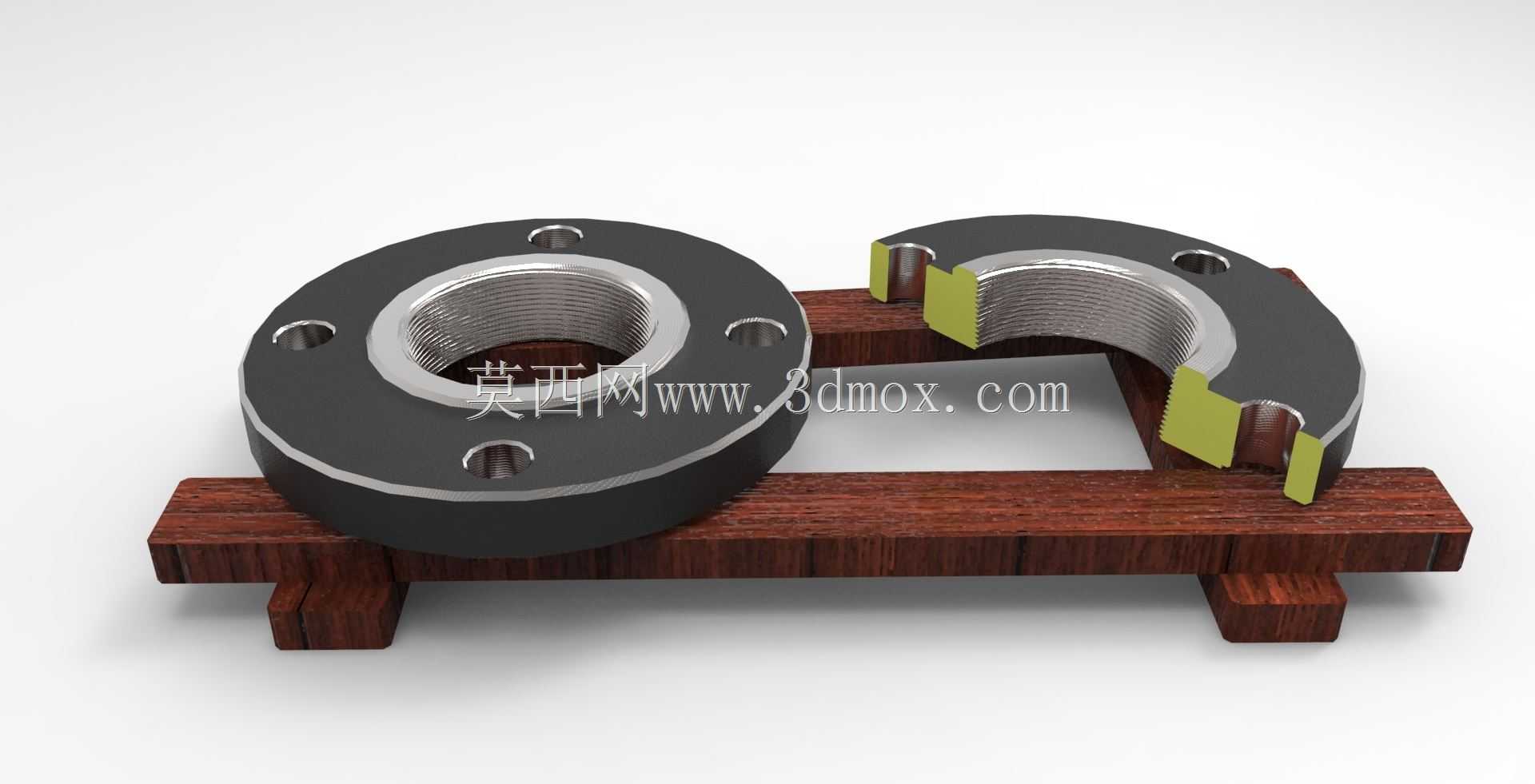

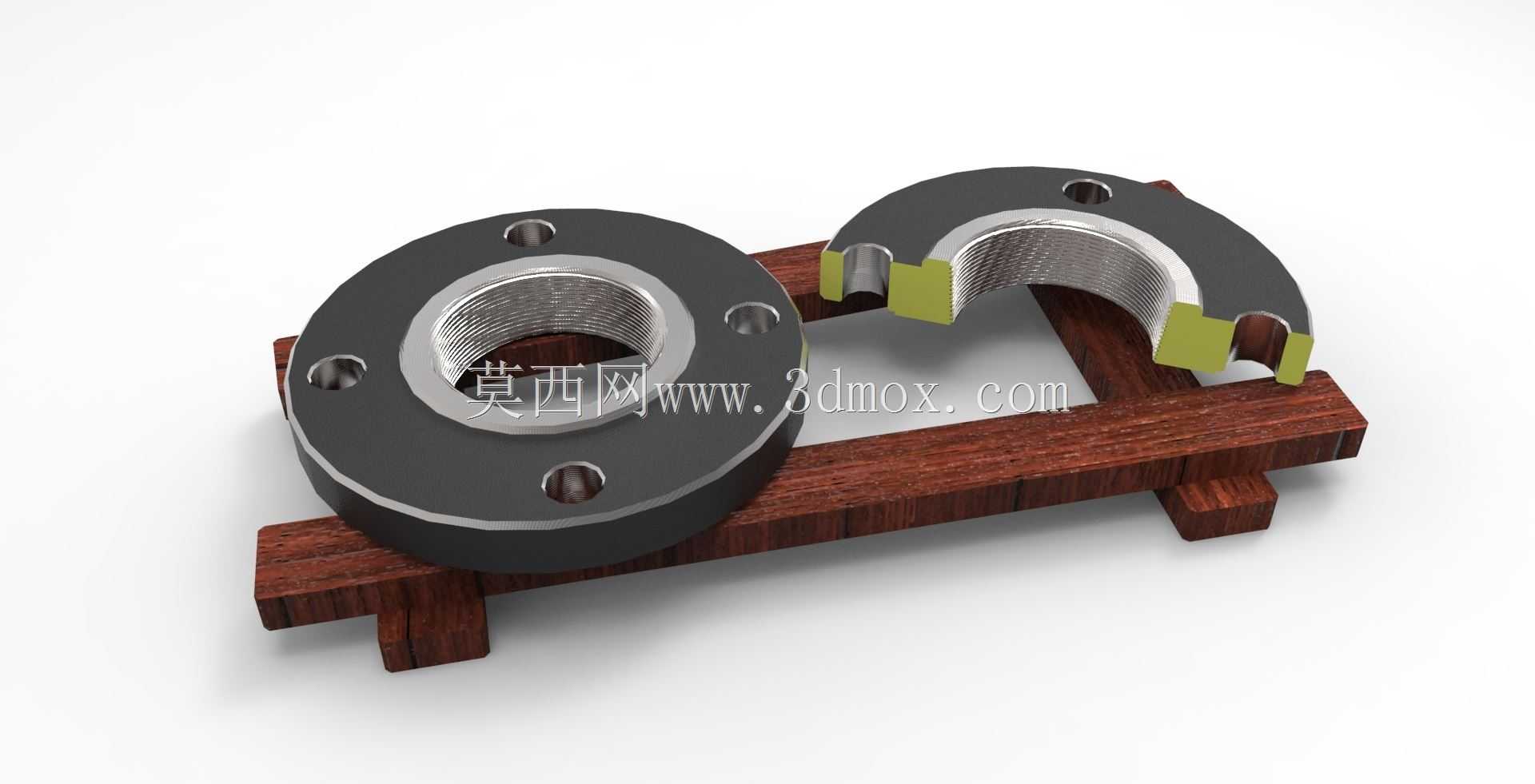

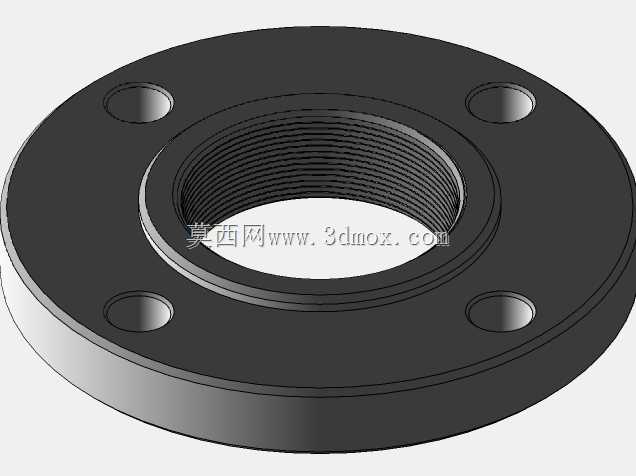

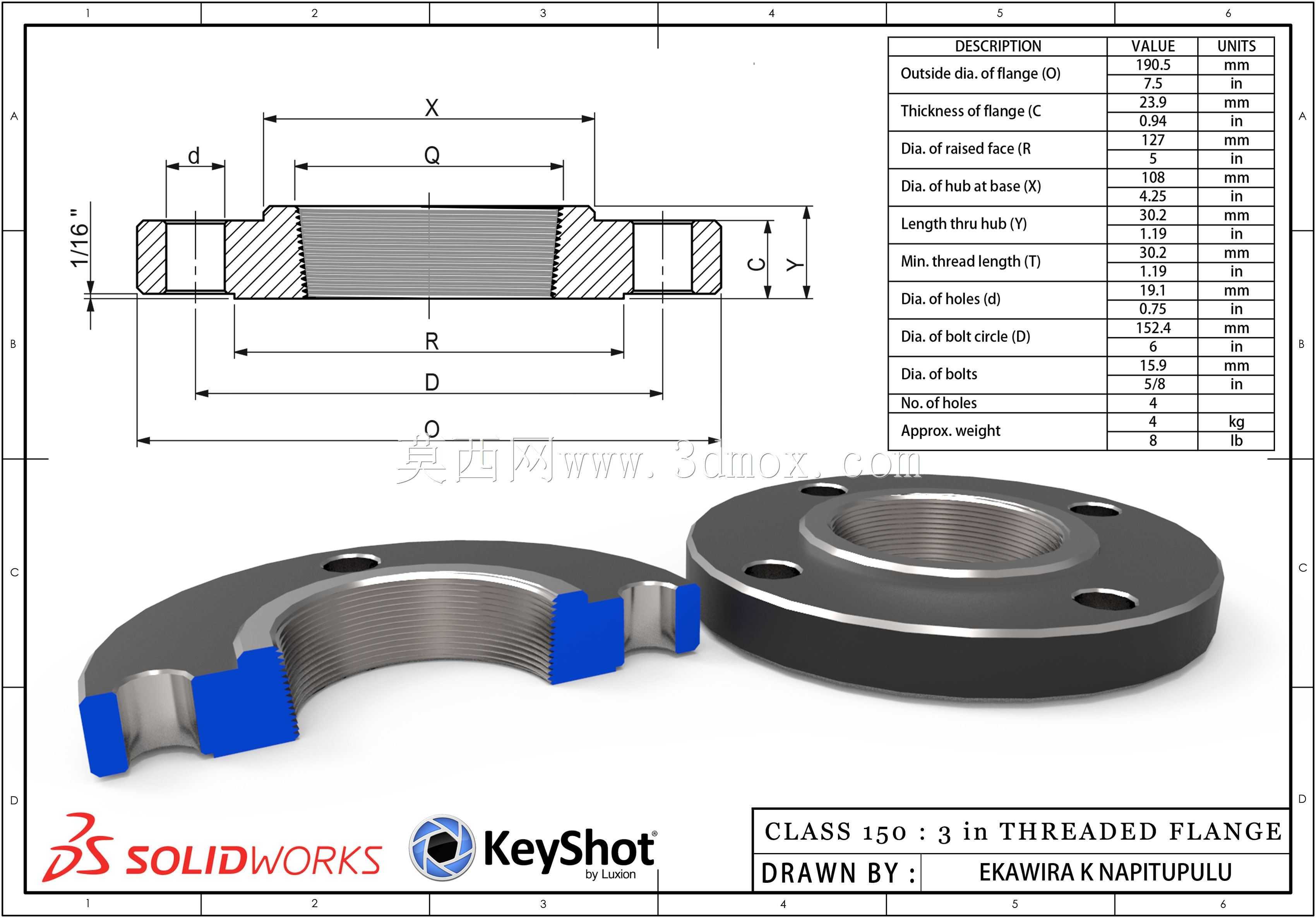

这款螺纹法兰是低压流体输送管路系统中的核心连接件，广泛应用于民用给排水、暖通空调、低压工业输水、小型化工工艺管路等场景，适配3英寸公称通径的内螺纹管路，无需焊接即可完成管路与设备、管路与管路之间的对接固定，尤其适合现场不具备焊接作业条件、需要后期频繁拆装维护的管路布设场景，相比平焊法兰安装工序更简便，对施工人员的操作技能要求更低，能够大幅缩短管路施工的周期。在实际管路运行中，这款法兰承担着管路对接处的密封承压、轴向定位作用，依靠法兰端面的密封配合面与配套垫片压紧，实现管路内部流体的密封阻隔，避免输送介质出现泄漏，同时四个均布的螺栓孔能够为对接法兰提供均匀的锁紧力，保证管路在150磅级的额定工作压力下长期稳定运行，不会因为管路振动、介质压力波动出现连接松脱的问题。设计过程中严格遵循ASME B16.5法兰标准的尺寸规范，整体采用带凸台的一体式结构，中心设置标准管螺纹段，能够直接与外螺纹管道旋合连接，法兰盘外缘均匀分布四个螺栓安装孔，凸台结构既能够增强法兰整体的结构强度，避免螺栓锁紧时法兰盘出现形变，也能够为密封垫片提供定位基准，保证垫片安装时不会出现偏移，确保密封面的压紧力均匀分布。从安装边界尺寸来看，法兰整体外径为190.5毫米，法兰本体厚度为23.9毫米，中心螺纹段的轮毂长度为30.2毫米，螺栓孔分布的节圆直径为152.4毫米，单个螺栓孔直径为19.1毫米，安装时仅需要在对接端预留足够的螺栓操作空间，即可完成法兰的对接锁紧，不需要额外的焊接工装配合。设计时充分考虑了低压管路的受力特性，对法兰盘的厚度、轮毂的过渡圆角都做了优化，既避免了材料冗余导致的成本浪费，也保证法兰在额定压力下不会出现结构变形，中心螺纹的长度经过精准核算，能够保证管道旋入后有足够的啮合长度，避免螺纹连接处出现滑脱、密封失效的问题，法兰端面的密封面平整度控制在标准要求范围内，配合常用的橡胶垫片、四氟垫片即可实现可靠密封，适配水、低压蒸汽、常温弱腐蚀性流体等多种介质的输送需求，在小型泵站、楼宇管路、车间工艺管线中都能稳定发挥连接作用。
