卫生级渐进式螺杆泵设备结构

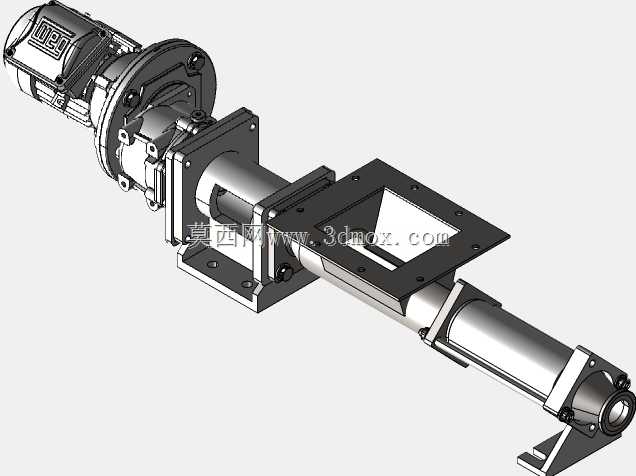

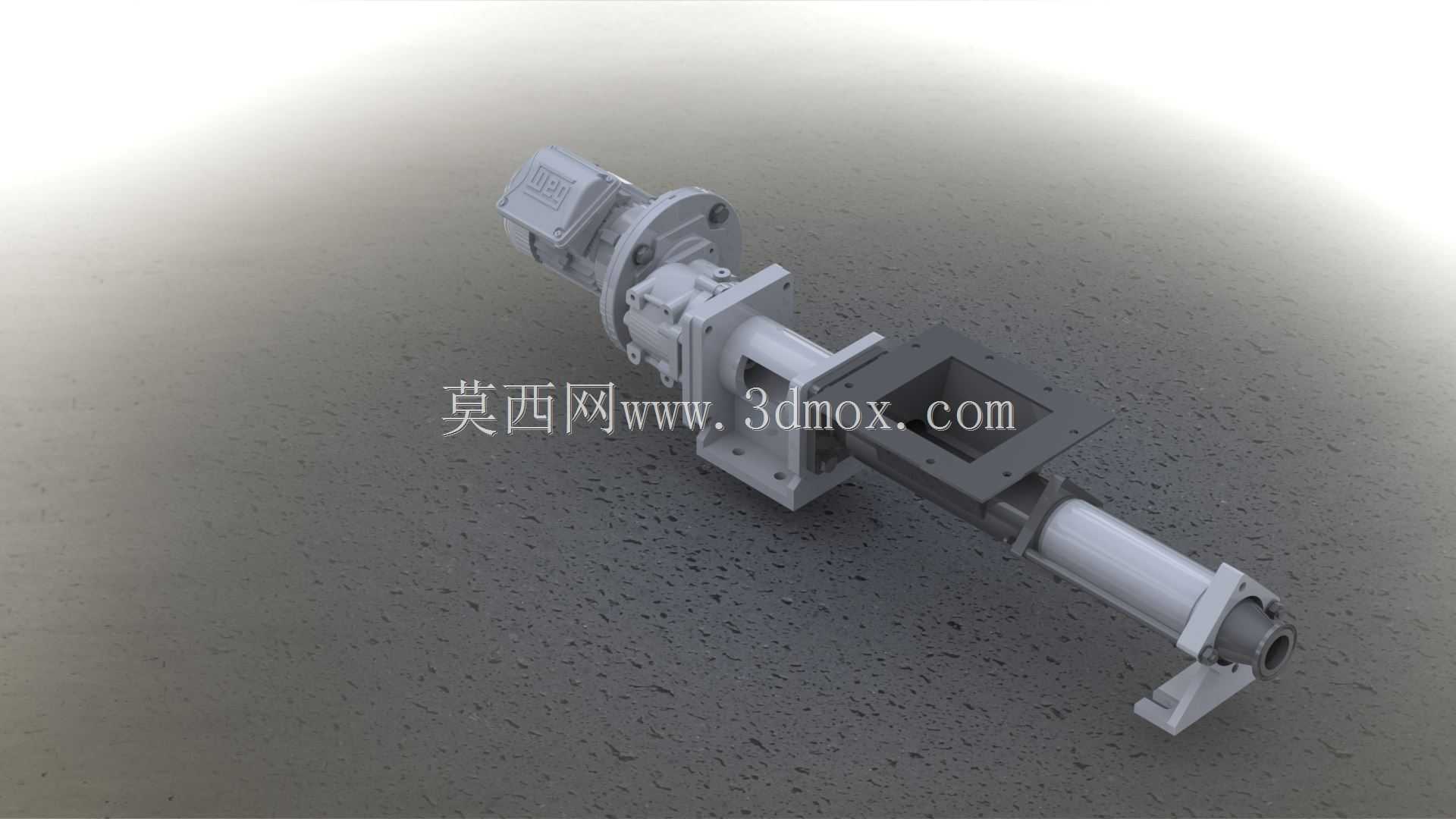

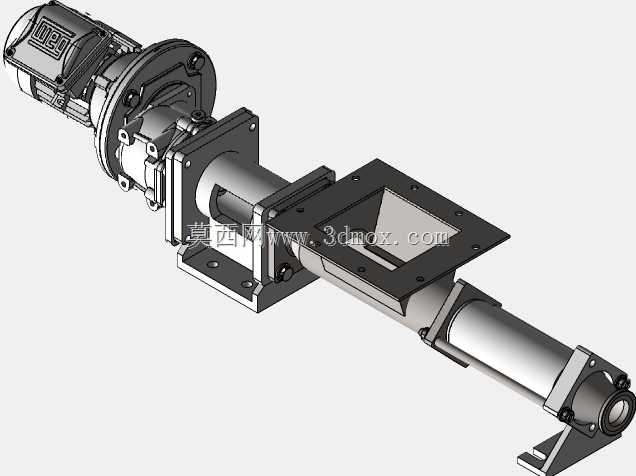

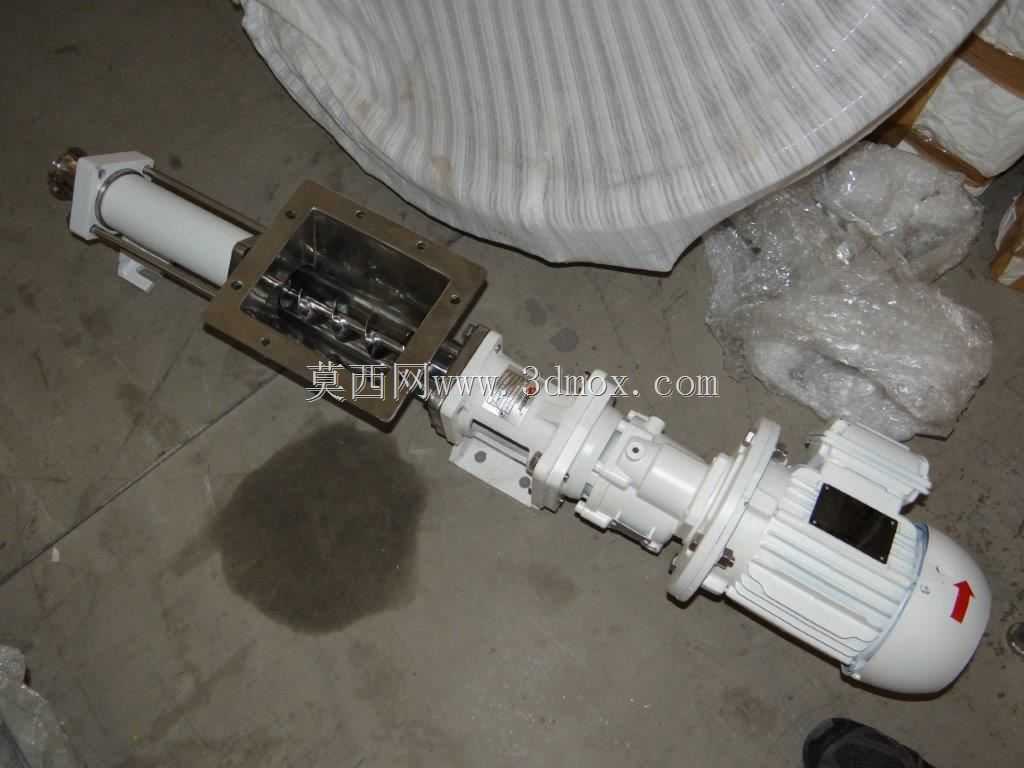

这款卫生级渐进式螺杆泵主要面向食品加工、生物医药、精细日化等对卫生等级有严苛要求的流体输送场景，可平稳输送高粘度膏状物料、含软性颗粒的流体介质，输送过程中不会过度剪切破坏物料性状，适配食品酱料、药用膏剂、日化乳液等介质的连续输送工况，能对接生产管线的进料端与出料端，实现储料罐到下游加工工序的稳定物料传输。设备整体采用卧式悬臂布局，驱动端与泵体腔体通过法兰连接结构实现刚性固定，进料口采用矩形法兰接口设计，可直接对接方形出料的储料容器接口，安装时无需额外加装异形转接件，降低管线改造的复杂度；出料端为标准圆形卫生级接口，可快装对接卫生级输送管道，整体安装底座预留多组固定孔位，可适配不同规格的安装机架，安装边界可根据现场管线布局调整固定位置，适配车间内紧凑的设备排布需求。从功能特性来看，该泵依靠螺杆与腔体的配合形成连续密闭的输送腔室，运行时腔室沿轴向平稳推移，可实现无脉动的连续流体输送，避免普通离心泵输送高粘度物料时出现的回流、流量不稳问题；卫生级的结构设计让所有接触物料的腔体表面无卫生死角，可快速完成拆洗与消毒作业，满足食品、医药行业的定期清洁消杀要求。设计过程中重点考虑了驱动端与泵体的同轴度匹配，驱动单元与减速机构直连安装，减少传动环节的功率损耗，同时通过连接支架的刚性设计抵消螺杆运行时的径向作用力，延长设备核心部件的使用寿命；腔体部分采用分段式连接结构，可根据实际输送扬程需求调整腔体段长度，适配不同输送距离、不同输出压力的工况要求，整体结构紧凑，占用生产车间的横向安装空间较小，可集成到连续化生产管线中作为核心流体输送单元使用，也可单独作为物料转运设备对接移动储料容器，完成不同工位间的高粘度卫生级物料转运输送作业。
