带定制万向节的DJI FPV航拍摄像装置

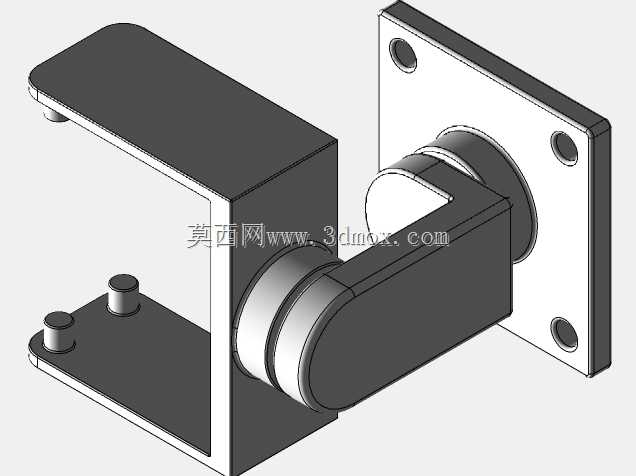

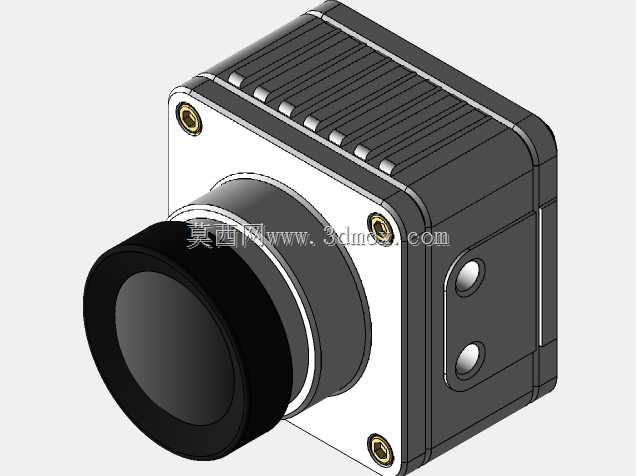

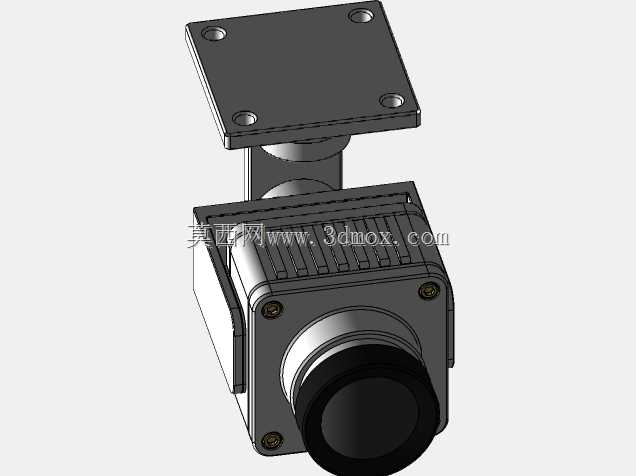

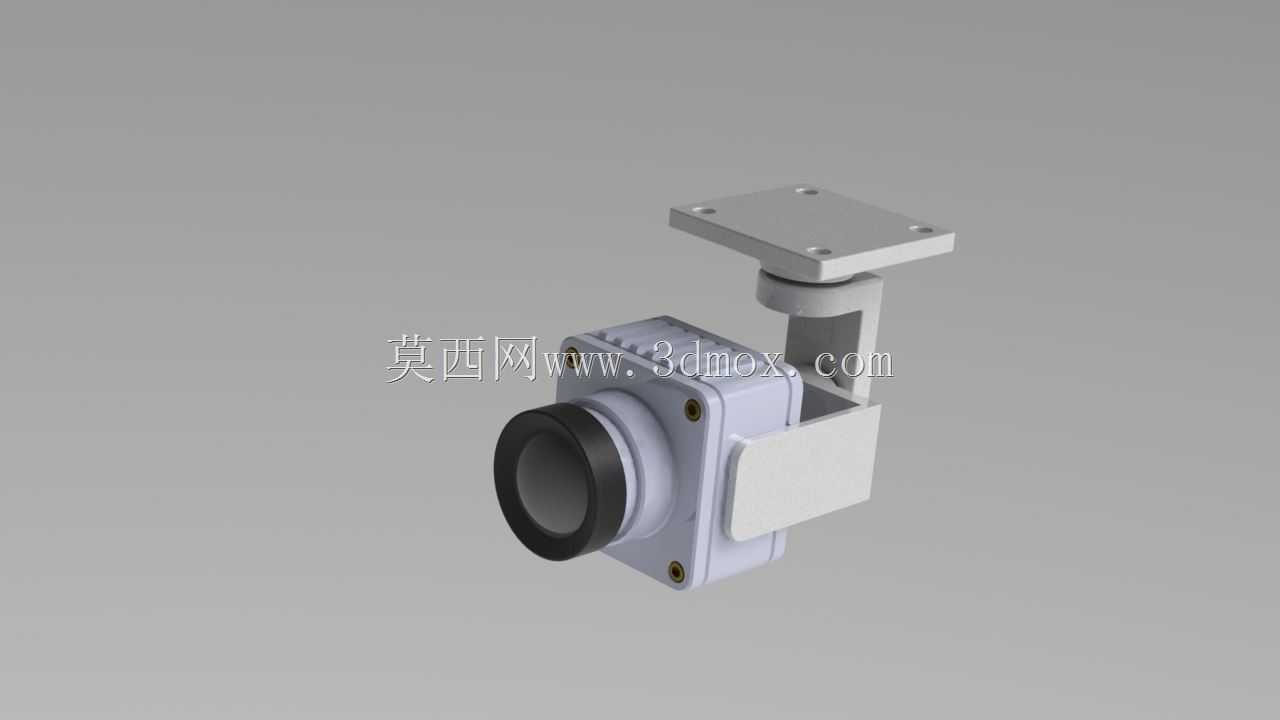

该款带定制万向节的DJI FPV摄像装置，主要适配穿越类无人机的第一视角航拍、飞行实时画面回传场景，在无人机竞速飞行、户外航拍摄影、低空巡检作业等场景中承担核心的影像采集功能，能够在飞行器高速机动、姿态快速变化的过程中，持续输出稳定清晰的实时画面，为飞手提供精准的第一视角飞行参照，也可记录飞行过程中的高清影像素材。装置整体由摄像主体、定制万向调节结构、顶部安装固定板三部分构成，摄像主体采用方正的紧凑型壳体设计，前端配置大口径镜头采集窗口，壳体侧面预留有接线与固定位，能够适配FPV图传模块的快速接线需求，壳体边角做了圆弧过渡处理，可降低飞行过程中的风阻影响，同时避免尖锐边角在安装、飞行过程中造成磕碰损伤。定制万向节部分采用单轴铰接式结构设计，连接摄像主体与顶部安装板，铰接位置预留有阻尼调节空间，可根据实际拍摄需求调整摄像机的俯仰角度，调整到位后可通过结构阻尼保持角度稳定，不会在飞行振动过程中出现角度偏移，能够满足不同飞行姿态下的画面取景需求，既可以保持水平向前的第一视角，也可以调整为向下倾斜的俯拍视角，适配巡检、航拍等不同作业需求。顶部安装板采用方形平板结构，板上预留四个对称分布的安装孔位，可通过螺丝直接固定在无人机的前端挂载位，安装板与万向节之间设置有旋转连接结构，可实现水平方向的角度微调，进一步拓展取景的角度范围。整体结构设计紧凑，各部件之间的连接间隙控制合理，既保证了角度调节的灵活性，又避免了过大间隙带来的飞行振动异响问题，摄像主体的壳体壁厚均匀，既能够为内部的镜头、电路板组件提供足够的防护能力，又不会过度增加整体重量，适配无人机对挂载部件的重量控制要求。安装边界方面，顶部安装板的孔位间距符合主流FPV无人机的前端挂载标准，无需额外改装即可直接适配多数穿越机机架，整体装置的重心靠近安装板位置，挂载后不会对无人机的飞行重心造成过大影响，能够保证飞行姿态的稳定性。万向节的调节行程覆盖了常用的俯仰取景范围，在极限调节角度下也不会出现结构干涉，可保证角度调节过程顺畅无卡顿，摄像主体的镜头位置突出于壳体前端，不会被安装结构遮挡取景视野，能够保证画面采集的完整性。
