移动式手推液压动力站三维设计

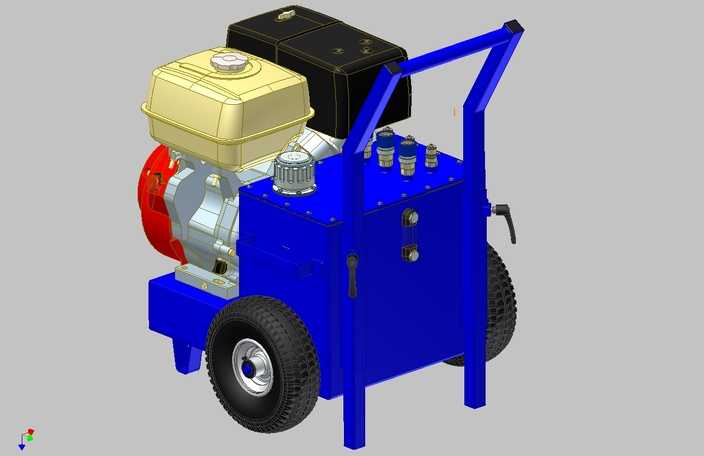

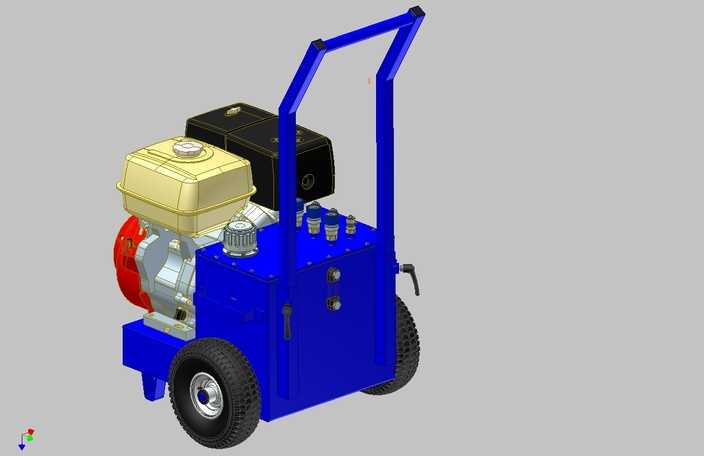

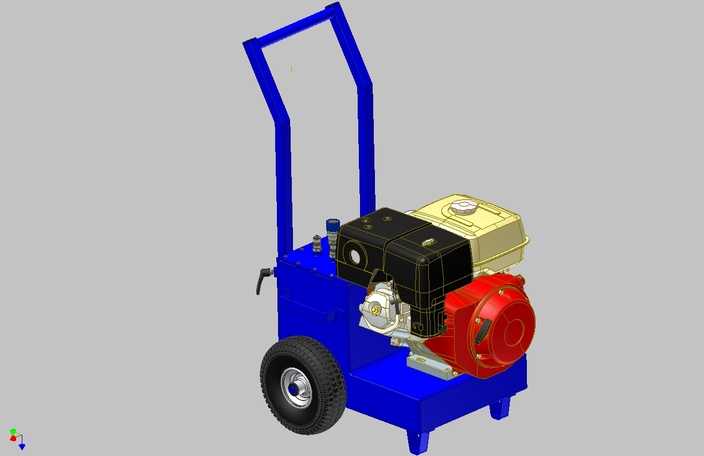

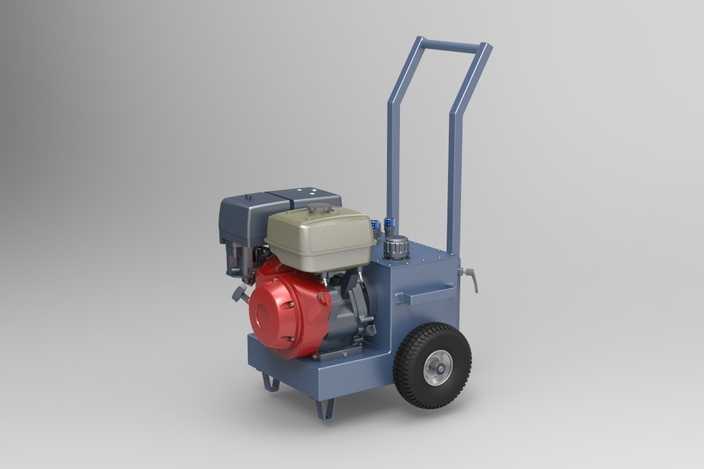

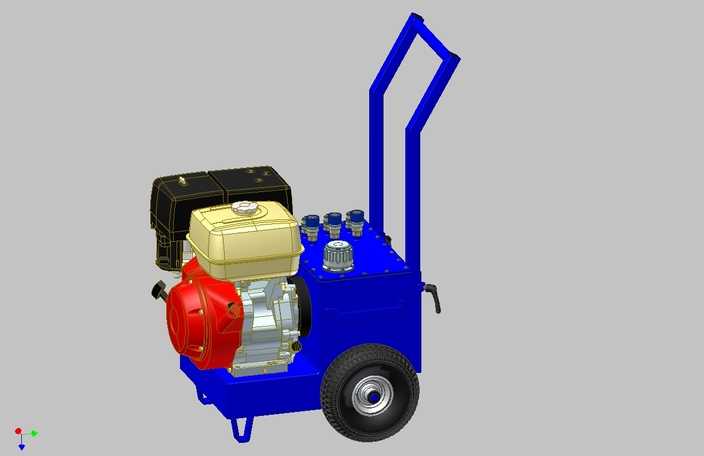

本作品为移动式手推液压动力聚合单元的三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整体布局骨架的搭建，明确各功能模块的安装位置与空间占比，再逐一拆分零部件进行细节建模，确保所有部件间无干涉、装配关系完全符合实际生产装配逻辑。建模过程中对动力单元、液压阀组、油箱总成、行走机构、推把框架分别进行参数化绘制，其中内燃机动力部分还原了油箱盖、散热壳体、启动拉盘、消音组件的外形结构，对散热鳍片、安装固定孔位等细节做了精准还原；蓝色液压油箱主体采用钣金焊接结构的建模逻辑，还原了油箱侧壁的液位计安装位、放油阀接口、顶部阀组安装台的结构特征，顶部布置的多路液压阀组逐一还原了阀体、调节旋钮、快插接口的外形，同时预留了液压油滤清器的安装位置，还原了滤清器的滤芯壳体、顶部压盖的细节结构。行走机构部分采用充气橡胶轮胎搭配金属轮毂的结构建模，还原了轮胎胎面花纹、轮毂螺栓孔位、轮轴安装座的细节，推把框架采用圆管折弯成型的建模方式，还原了扶手的弯折角度、与油箱主体的连接固定座结构，同时还原了设备尾部的驻车支撑脚结构，确保设备停放时的稳定性。材质与渲染阶段，为不同部件匹配了对应真实材质：内燃机的燃油箱采用米黄色工程塑料材质，设置了轻微的磨砂质感与表面反光参数；发动机缸体部分采用铸铝金属材质，还原了铸铝件的亚光金属质感与细微颗粒纹理；液压油箱与推把框架采用亮蓝色烤漆金属材质，设置了合适的漆面反光与粗糙度参数，还原工业设备漆面的质感；轮胎采用黑色橡胶材质，还原橡胶的哑光质感与胎面的凹凸纹理；金属轮毂采用亮面镀铬金属材质，液压阀组采用灰黑色铸钢材质，各类操作旋钮分别匹配黑色橡胶、金属滚花的材质参数。渲染阶段采用工作室均匀布光，搭配浅灰色纯色背景，通过多角度渲染展示设备的整体外观、各部件布局与结构细节，同时通过剖切视图的预设置可直观展示油箱内部、阀组油路的布局逻辑。整体设计充分考虑了移动作业场景的使用需求，手推结构搭配大尺寸充气轮可适配多种复杂作业场地的移动需求，集成式的阀组布局便于外接液压管路进行各类液压作业，紧凑的结构设计在保证液压油箱容积、动力输出功率的前提下尽可能缩小了设备整体体积，兼顾了便携性与实用性，建模精度满足结构展示、装配验证、方案演示的使用需求，所有零部件的建模公差符合机械设计的通用规范，可直接用于后续的工程图导出、样机试制参考。
