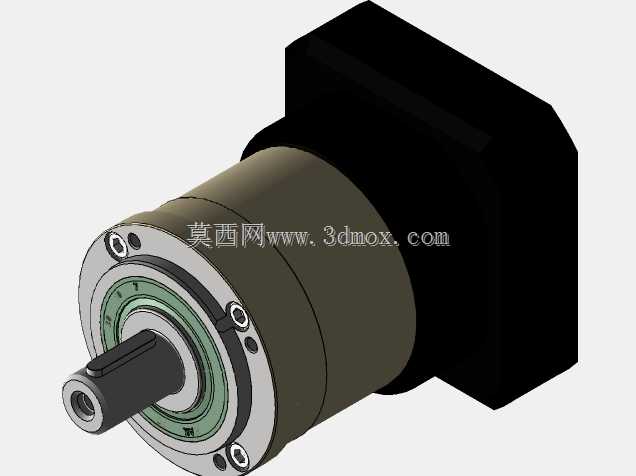

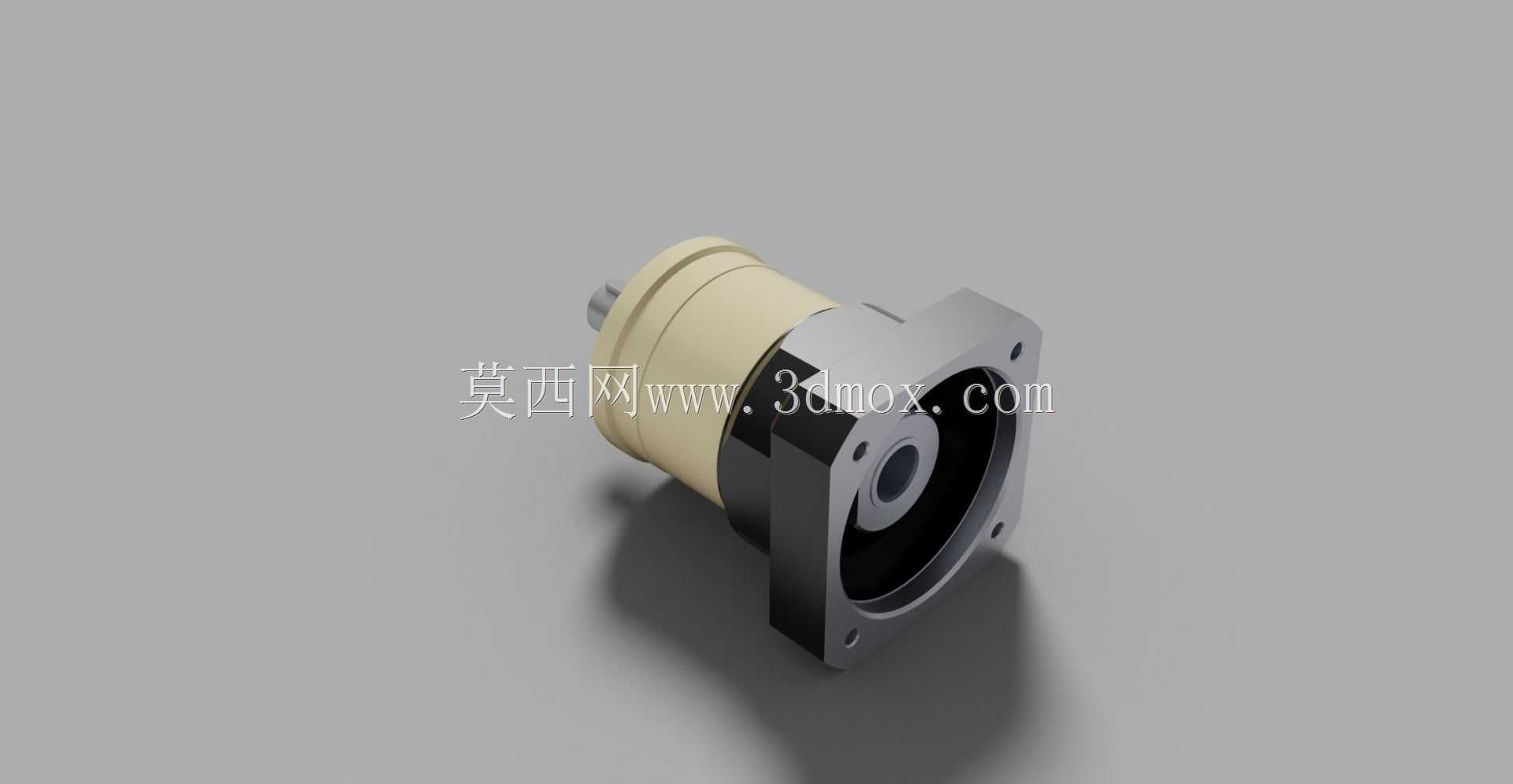

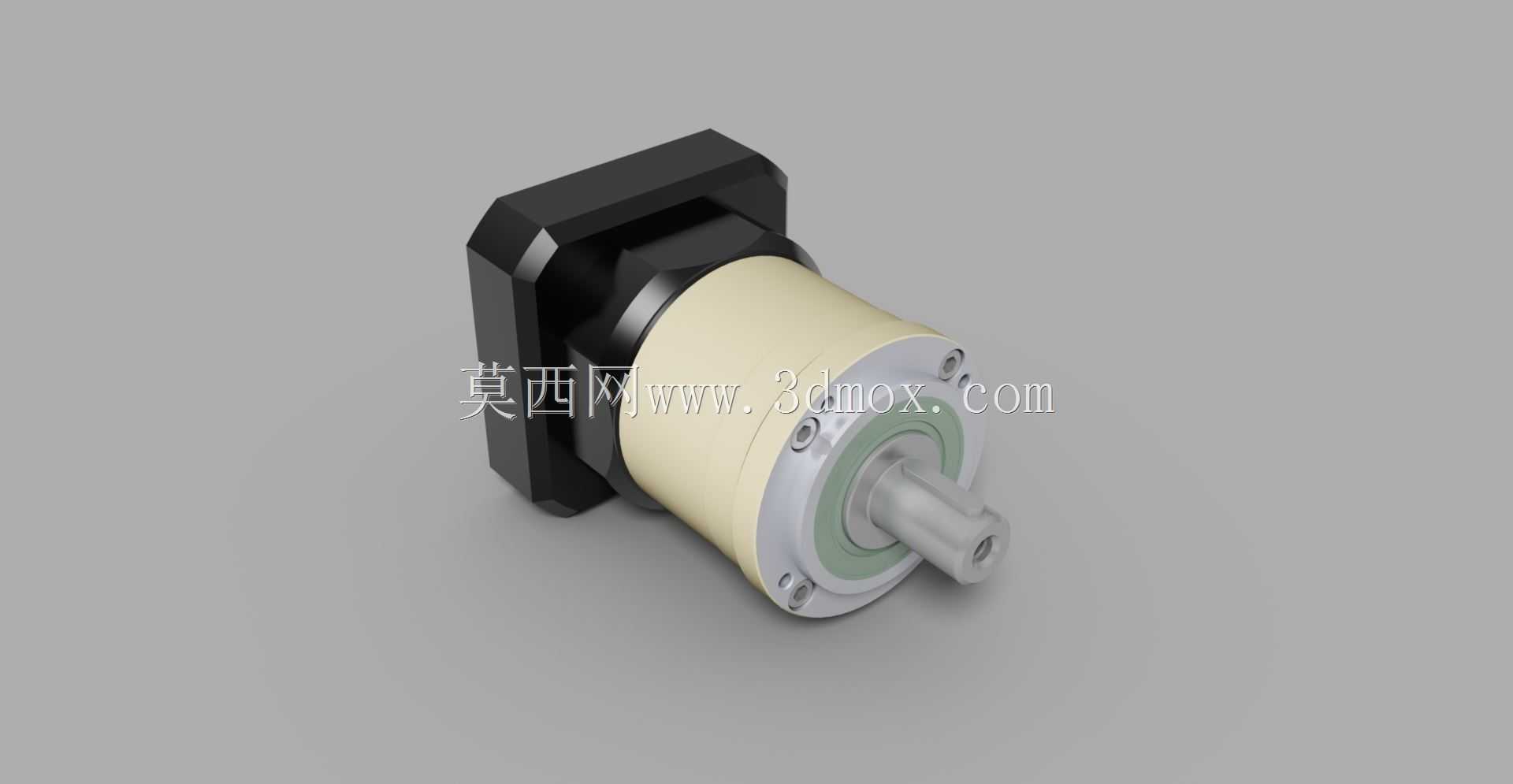

精密伺服行星齿轮箱FE-90结构设计

这款伺服行星齿轮箱是伺服传动系统里的核心配套部件，主要应用在高精度自动化生产线、工业机器人关节驱动、数控机床进给轴、精密包装设备、电子制造贴装设备等对传动精度、响应速度有严苛要求的场景中，用来衔接伺服电机与终端执行机构，实现高刚性扭矩传递、精准转速匹配与惯量匹配，解决伺服电机高转速低扭矩输出无法直接驱动负载的适配问题。

从实际用途来看，该齿轮箱可将伺服电机的高转速按照固定传动比降低至负载所需的工作转速，同时同比例放大输出扭矩，并且通过行星轮系的均载结构抵消传动间隙，保证正反转切换时的回程误差控制在极小范围内，满足精密定位场合的重复定位精度要求，避免传动滞后带来的加工或装配偏差。

产品功能特性上，采用行星轮系传动结构，输入端采用法兰式安装接口可直接适配标准规格伺服电机，输出端为实心轴结构可通过键连接或抱紧方式对接负载，箱体采用方形法兰安装边，安装定位精度高，抗倾覆力矩能力强；轮系采用多行星轮均布设计，可将输入扭矩均匀分流到多个行星齿轮上，单齿承受载荷更小，整体承载能力远高于同体积的普通定轴齿轮箱，同时传动效率更高，长时间运行温升更低，能适配伺服电机频繁启停、正反转的动态工作工况。

设计思路上，整体遵循紧凑化、高刚性、低背隙的设计原则，输入端的电机连接座采用定位止口设计，保证电机轴与齿轮箱输入轴的同轴度，避免偏心带来的振动与磨损；行星架采用一体化刚性结构，减少装配累积误差；齿圈与箱体采用过盈配合加销钉定位的方式，杜绝重载下齿圈移位带来的传动误差；输出端配置双支撑轴承结构，可承受更大的径向与轴向负载，适配带轮、齿轮等不同负载的安装受力需求。

外形尺寸与安装边界方面，该款FE-90规格齿轮箱主体为方形安装法兰结构，输入端法兰尺寸适配90框号标准伺服电机，整体轴向长度紧凑，不会过度增加传动系统的轴向安装尺寸，安装孔位采用标准对称布局，可直接替换同规格的其他品牌行星齿轮箱，无需改动设备安装板结构；输出轴直径、键槽尺寸均符合通用传动件配套标准，可直接对接市面上常规的联轴器、同步带轮等传动配件，安装适配性强，能在有限的设备安装空间内完成布置，无需额外预留过多的操作与维护空间。
