焊工专用角形夹持工装结构设计

这款角形夹持工装主要面向金属焊接加工场景设计，是焊工在进行角接类工件组对、定位焊工序中常用的手动夹持器具，能够有效解决小批量钢结构件、五金构件焊接过程中工件移位、贴合间隙不均的问题，在五金制品加工、小型钢结构预制、设备维修焊补等场景中都能发挥稳定的夹持作用。

从实际用途来看，该工装可快速完成两个互成角度的金属型材、板件的压紧定位，替代传统焊接过程中需要人工扶持、临时点焊固定码板的操作，既能够降低焊工的辅助操作强度，也能减少临时码板焊后拆除、打磨的额外工序，同时避免临时点焊对工件母材造成的不必要损伤，尤其适合多品种小批量的角接构件焊接作业，适配角钢、扁钢、薄钢板等多种常见焊接母材的组对需求。

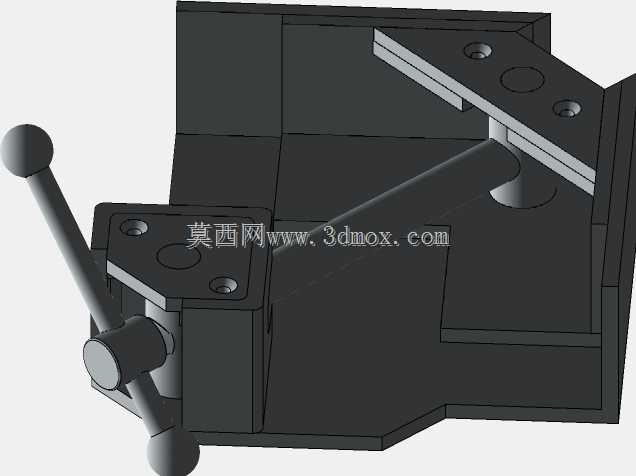

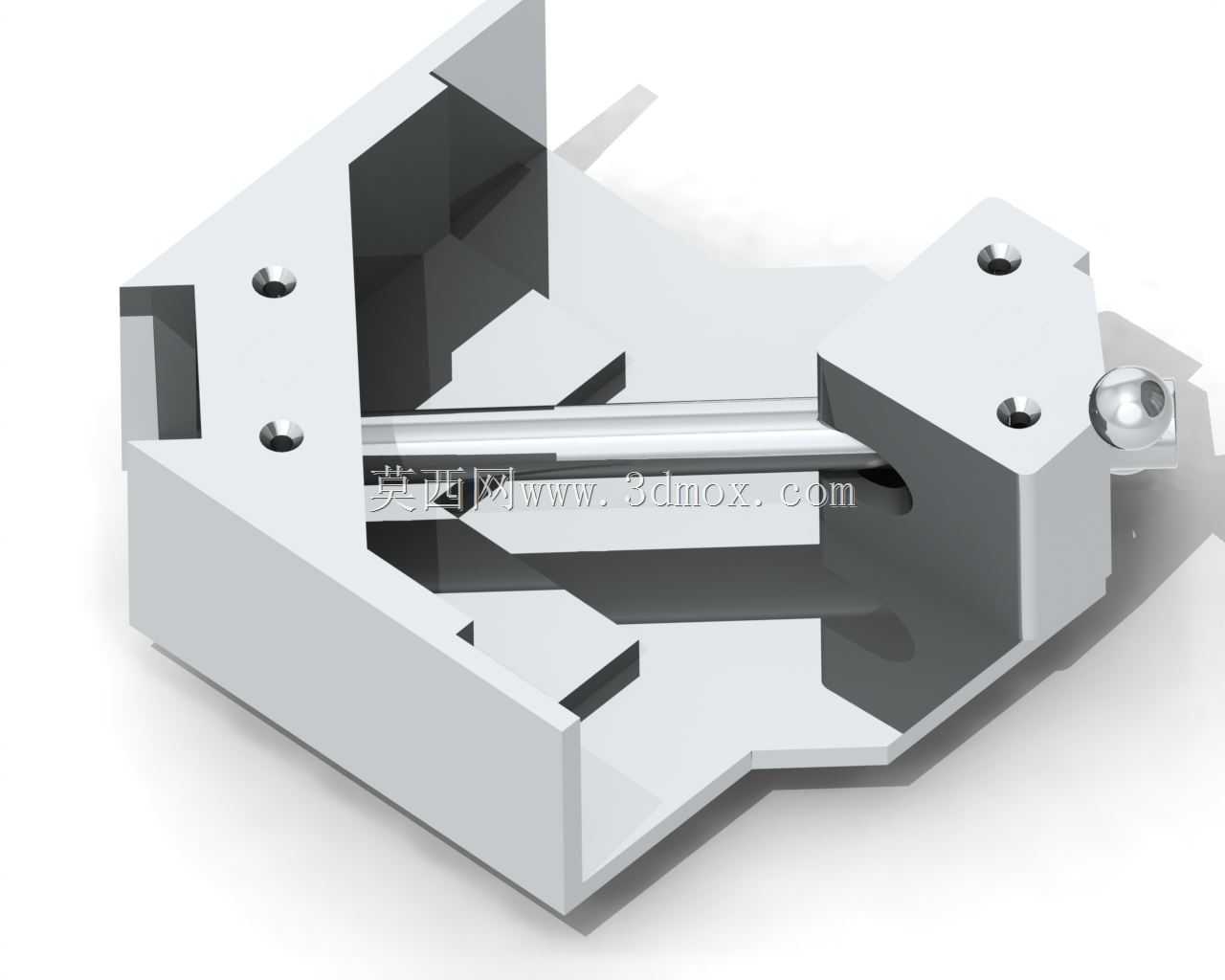

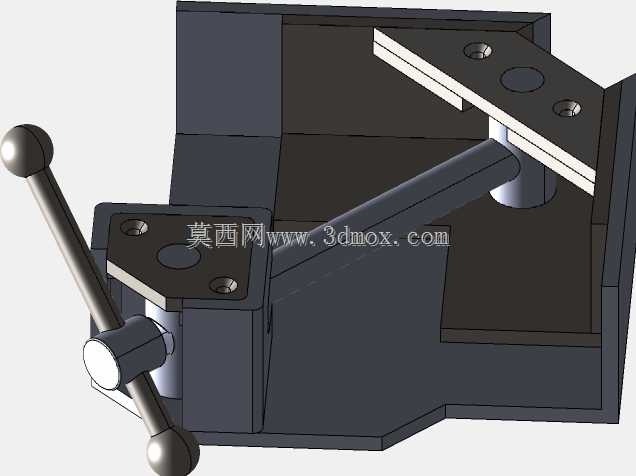

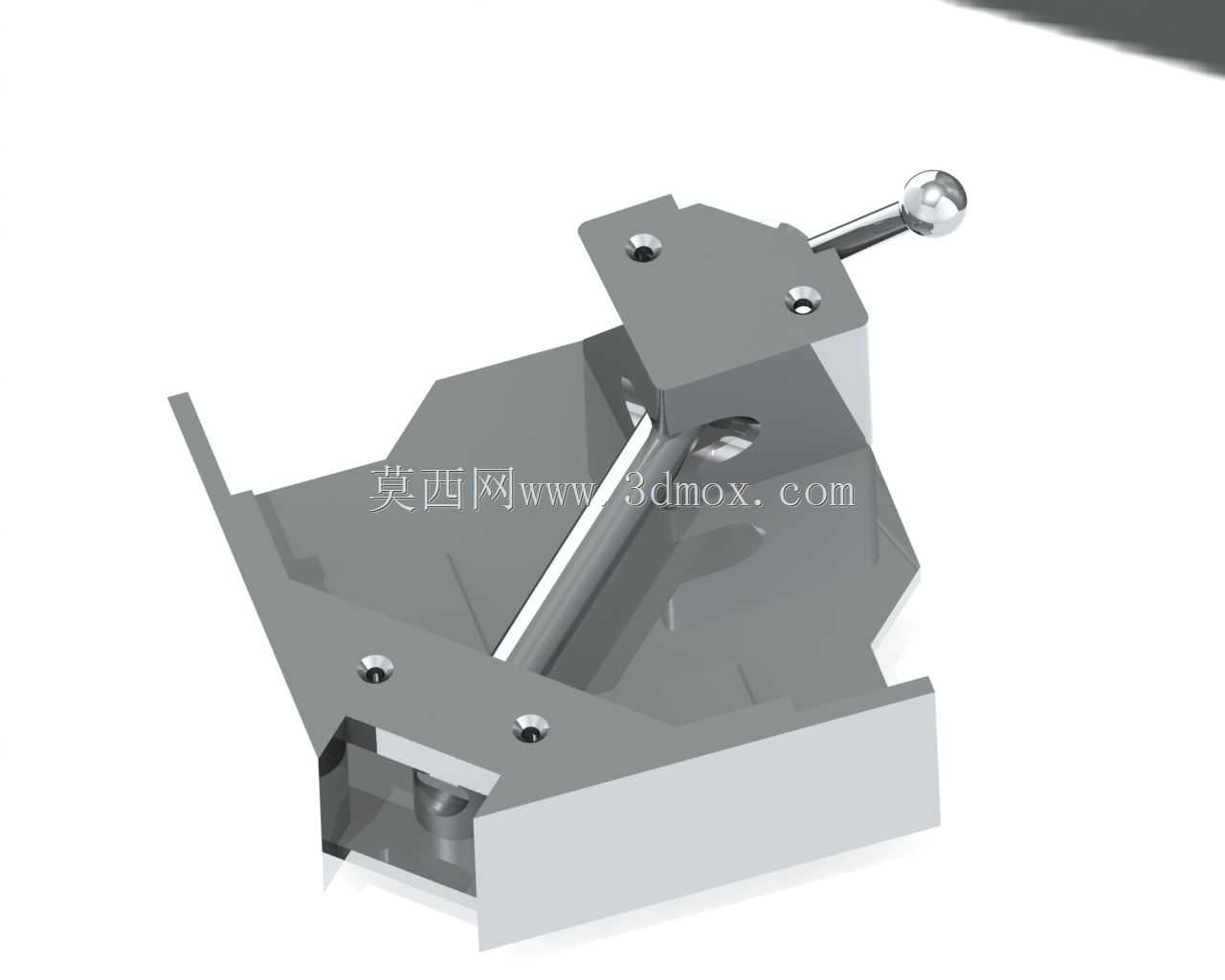

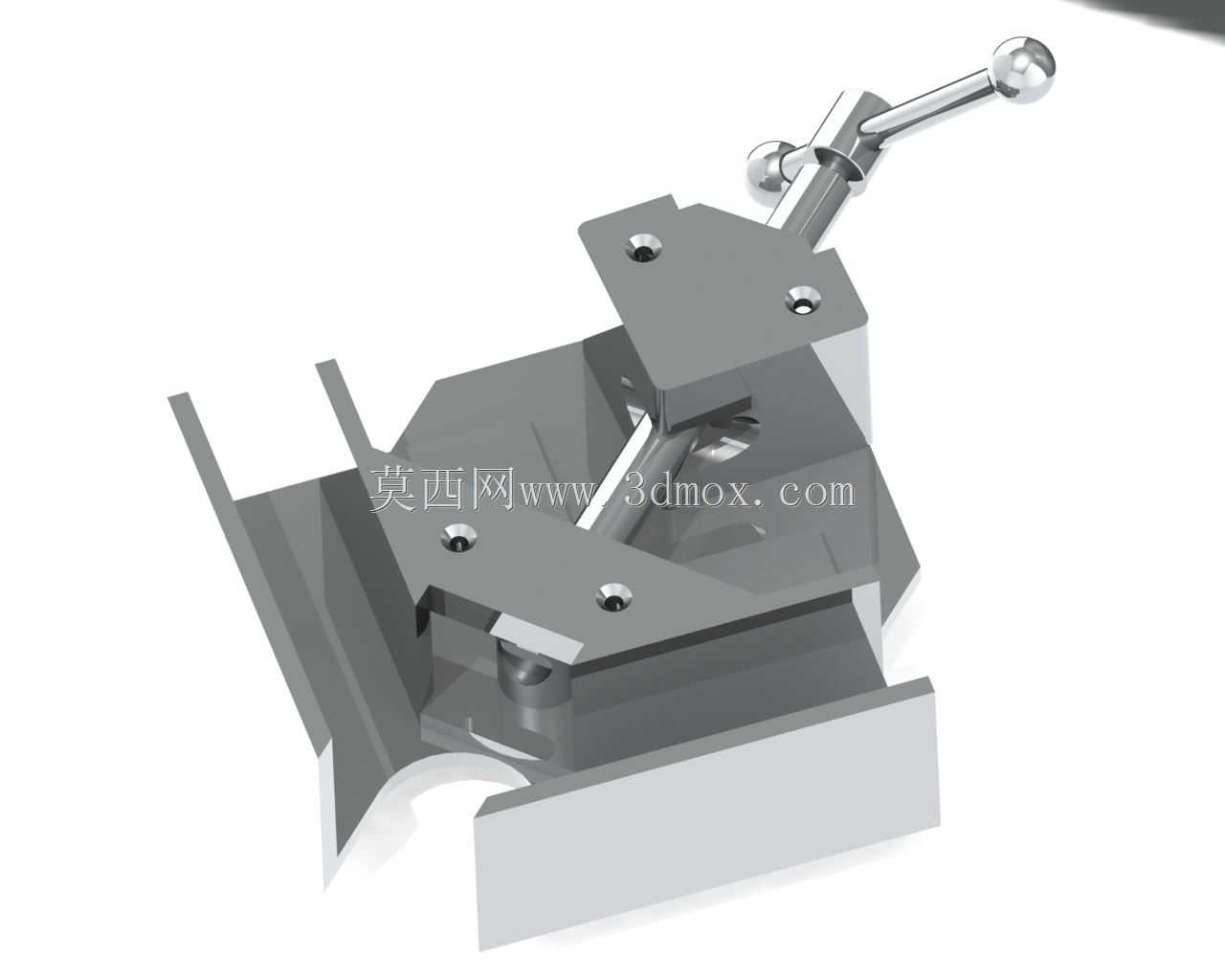

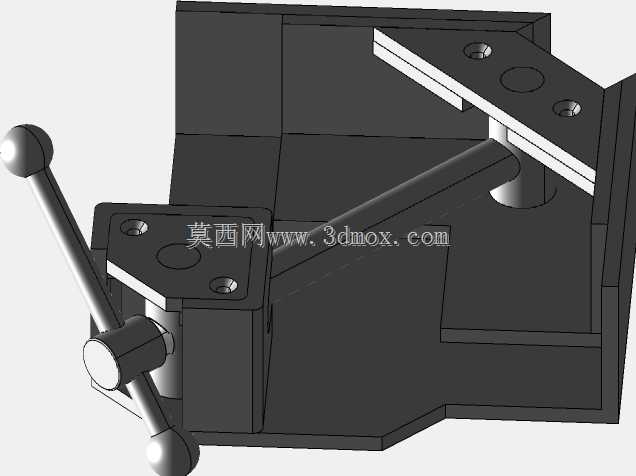

在功能特性上，该工装采用手动杠杆式压紧结构，操作端设置球形握把，符合人工操作的施力角度，单次扳动即可完成压紧与释放动作，夹持力稳定均匀，不会因为焊接过程中的轻微振动出现松脱；夹具体的基准定位面采用直角结构设计，能够精准贴合角接工件的90度成型角度，保证组对后的工件角度偏差控制在焊接工艺允许范围内；压紧块与工件接触的端面做了平整处理，避免压伤工件表面，同时预留了足够的焊接操作空间，不会遮挡焊缝位置，方便焊工连续完成焊缝施焊作业。

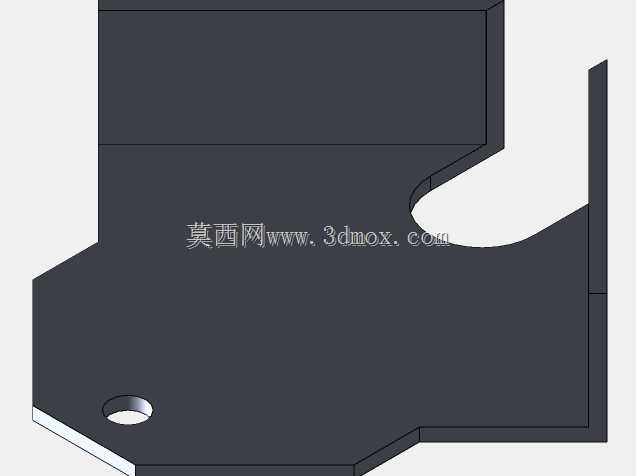

设计思路上，这款工装整体采用模块化的分体装配结构，所有受力部件都做了加厚处理，能够承受焊接过程中的飞溅烫损与长期操作的磨损，易损耗的压紧端头可单独更换，延长整体工装的使用寿命；底座部分设置了开阔的支撑面，放置在焊接工作台上时具备足够的稳定性，无需额外固定即可完成常规尺寸工件的夹持作业，同时底座的避让槽设计可以适配带突出边、折边的异形角接工件，拓展了工装的适配范围。

从安装与尺寸边界来看，该工装整体轮廓紧凑，底座的长宽尺寸适配常规焊接工作台的摆放空间，不需要在工作台上做额外的打孔安装即可直接使用，夹持行程覆盖了常规薄型板件、小型型材的厚度范围，操作手柄的转动半径经过优化，操作过程中不会与工作台边缘、周边其他工装发生干涉，能够在狭小的焊接操作工位上灵活使用，整体重量控制合理，焊工可根据作业需求随时挪动调整位置，适配不同工位的焊接作业需求。
