主轴锥孔修磨专用工装结构设计

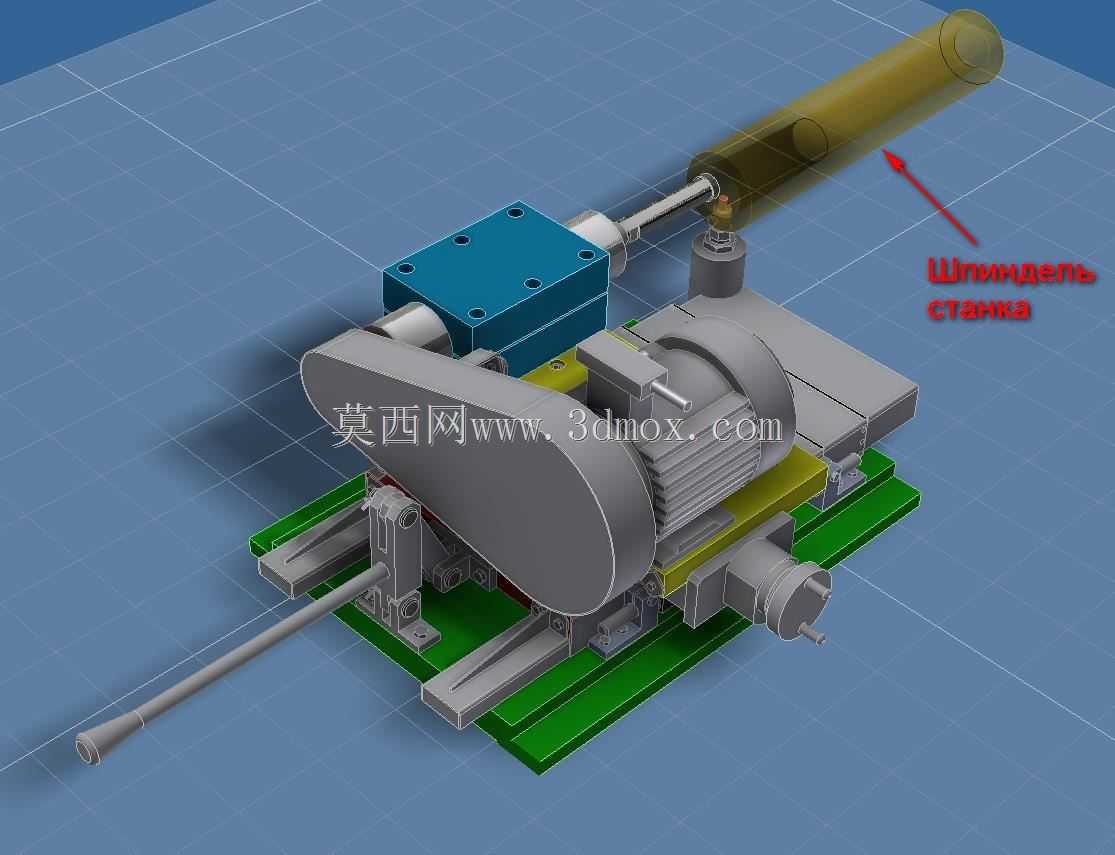

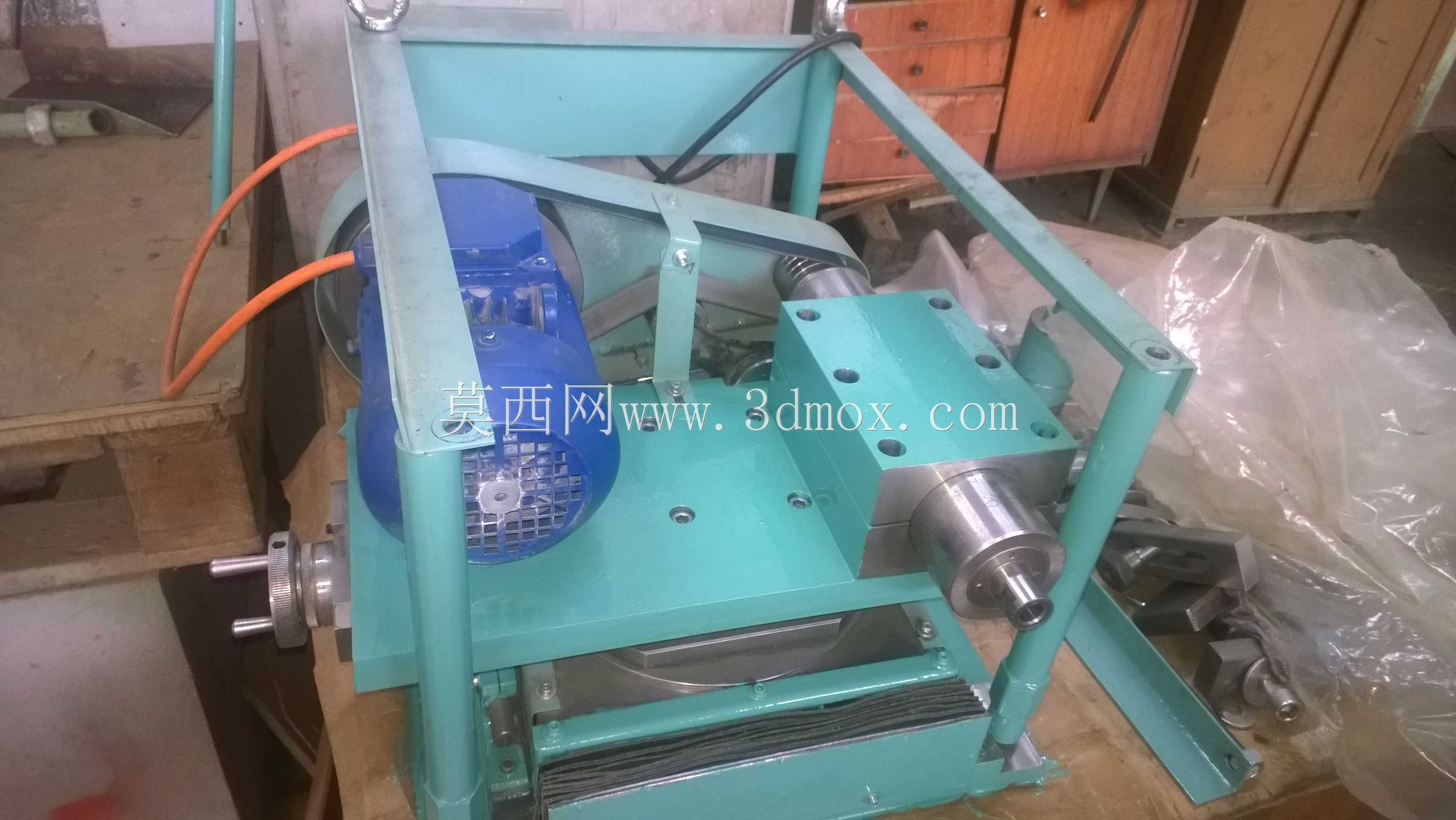

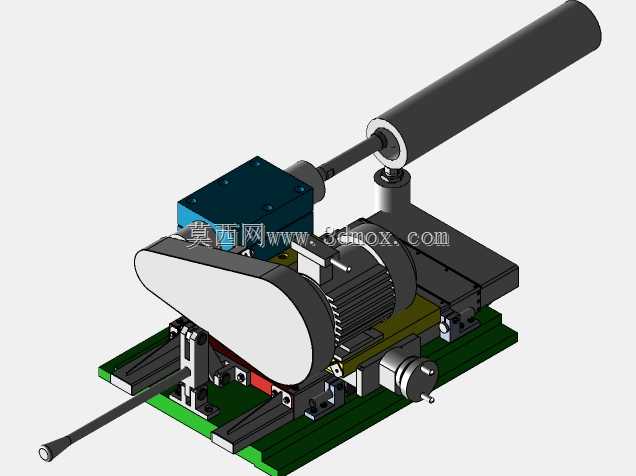

这款锥孔修磨装置主要面向机加工车间的主轴维修场景，针对卧式布置主轴的锥孔磨损、拉伤、精度失准等常见故障设计，可直接搭载在现有磨床工作台上完成锥面修复作业，无需将整根主轴拆卸返厂，大幅缩短设备停机维修周期，降低生产环节的运维成本。在实际生产场景中，机床主轴经过长期重载切削、刀具频繁装拆后，内锥面极易出现接触精度下降、表面拉痕、锥度偏差等问题，直接导致刀具装夹刚性不足、加工件圆度与同轴度超差，传统修复方式需要拆解主轴转运至专业修磨车间，拆装、转运、调试周期往往长达数天，而该装置可直接在设备现场完成修磨作业，适配多数卧式布置的铣床、车床、加工中心主轴锥孔修复需求。从功能特性来看，装置集成了进给滑台、角度调整基座、动力磨头组件与轴向进给机构，滑台采用双导轨导向结构，可实现平稳的纵向进给，角度调整基座可根据待修锥孔的标准锥度参数精确调整磨头的倾斜角度，保证修磨后锥面的锥度公差符合刀具装夹的精度要求；动力磨头配备高精度旋转主轴，装夹对应粒度的砂轮杆后可实现稳定的高速旋转，轴向进给机构带微调手轮，可精确控制磨削进给量，避免单次进刀量过大造成锥面退火或形状偏差。设计过程中，研发人员充分考虑了现场安装的适配性，装置底部设置了标准T型槽安装位，可直接匹配磨床工作台的T型槽间距，通过压板即可完成快速固定，无需对原有磨床进行结构改造；整体结构采用模块化设计，滑台、角度座、磨头、进给机构均可单独拆分，便于日常维护与易损件更换，磨头的伸出长度可根据待修主轴的腔体深度灵活调整，适配不同规格、不同深度的主轴锥孔修磨作业。外形尺寸方面，装置整体安装边界控制在常规中小磨床的工作台承载范围内，底座长宽尺寸适配多数磨床的工作台面宽度，整体高度不会与磨床原有砂轮架、尾座等部件产生运动干涉，安装后可通过工作台的横向移动实现磨头与待修锥孔的快速对中，对中完成后即可通过手动进给完成整个锥面的修磨循环，修磨过程中可通过百分表实时监测锥面的跳动值，保证修复后的锥孔径向跳动、接触面积等精度指标达到新机出厂标准。
