数控设备壁挂式斜置喷雾罐收纳托架

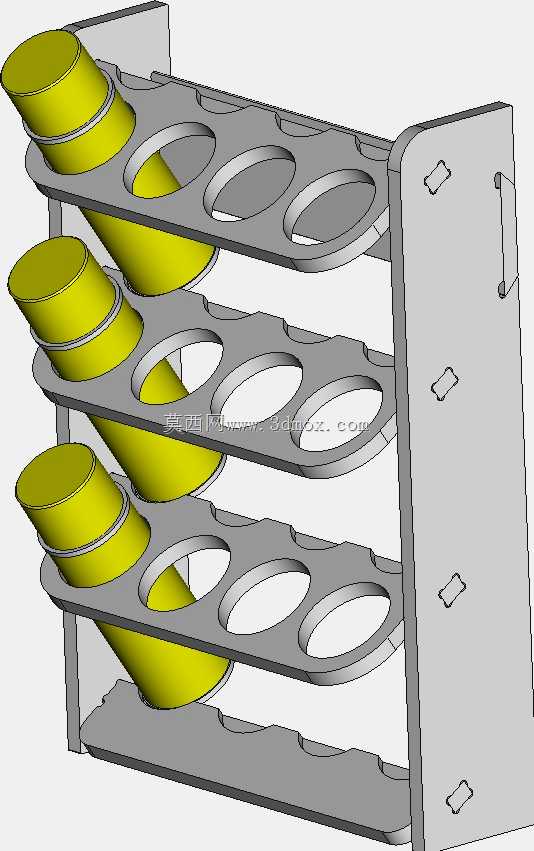

这款壁挂式斜置喷雾罐收纳托架，主要面向数控加工车间、设备运维工位等作业场景设计，用于解决作业现场常用罐装喷雾耗材随意摆放、取用不便、易滚落遗失的痛点，适配车间内数控设备侧立面、工位旁立柱、工具挂板等垂直安装面，充分利用零散垂直空间释放作业台面的有效操作面积。托架整体采用三层分层式排布结构，每层设置四个圆形承托孔位，单架可同时容纳十二罐常用喷雾耗材，覆盖车间日常使用的防锈喷剂、脱模剂、切削液喷剂、设备除尘喷剂、线路清洗剂等多类罐装耗材的存放需求，孔位内侧做圆弧过渡包边处理，避免取放过程中剐蹭罐体表面的印刷标识与罐体涂层，长期使用也不会出现孔位边缘割手、刮损罐体的问题。托架采用倾斜式承托设计，罐体放入后呈稳定的斜置状态，既能够让罐内剩余液体自然汇聚到喷嘴吸管位置，减少罐内耗材残留浪费，也能让作业人员快速识别罐体标签，无需反复翻找即可快速拿到目标耗材，大幅缩短作业过程中取放耗材的辅助时间。安装侧的立板上预留了多组卡扣式挂载点位，既可以配合挂板卡扣实现免打孔快速挂载，也可以通过点位穿入螺丝实现永久式固定安装，适配不同承重需求与安装场景，立板与每层承托板之间做了加强折弯结构，整体承重冗余充足，满载状态下也不会出现承托板弯折变形、整体下坠的问题。托架底部设置了一体式承托底槽，即使罐体出现意外渗漏，漏出的液体会被底槽承接，不会直接滴落到下方设备或者地面造成污染，降低清洁维护的工作量。整体结构采用等厚板材加工成型，所有外露边缘都做了钝化倒圆处理，没有尖锐毛刺，安装和使用过程中不会划伤作业人员，整体外形规整紧凑，安装后不会突出过多占用通道空间，适配车间内各类狭窄安装位置的挂载需求，能够帮助作业现场实现耗材的定置管理，提升工位整洁度与作业效率。
