CATIA设计的机加工定位夹紧夹具结构

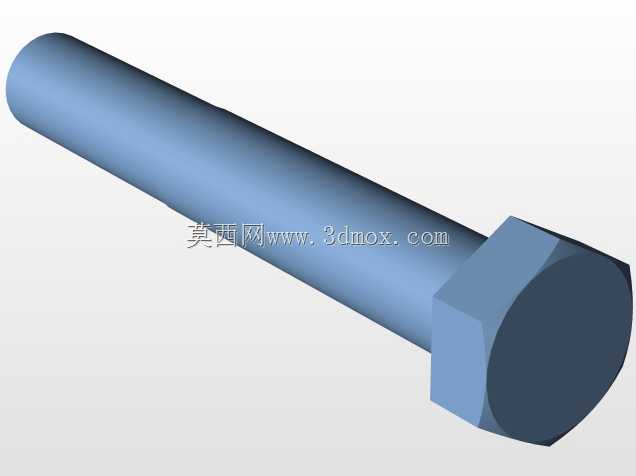

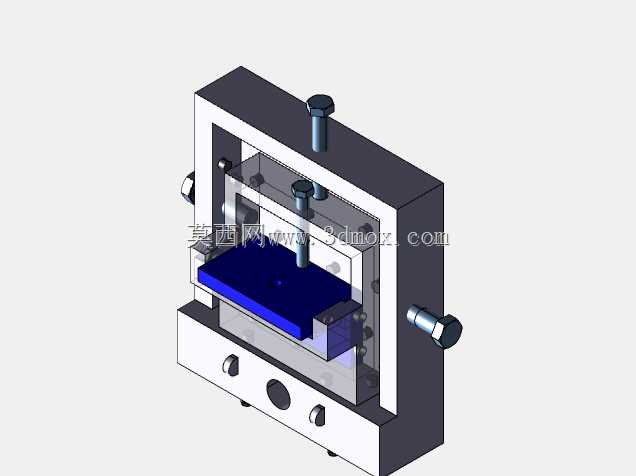

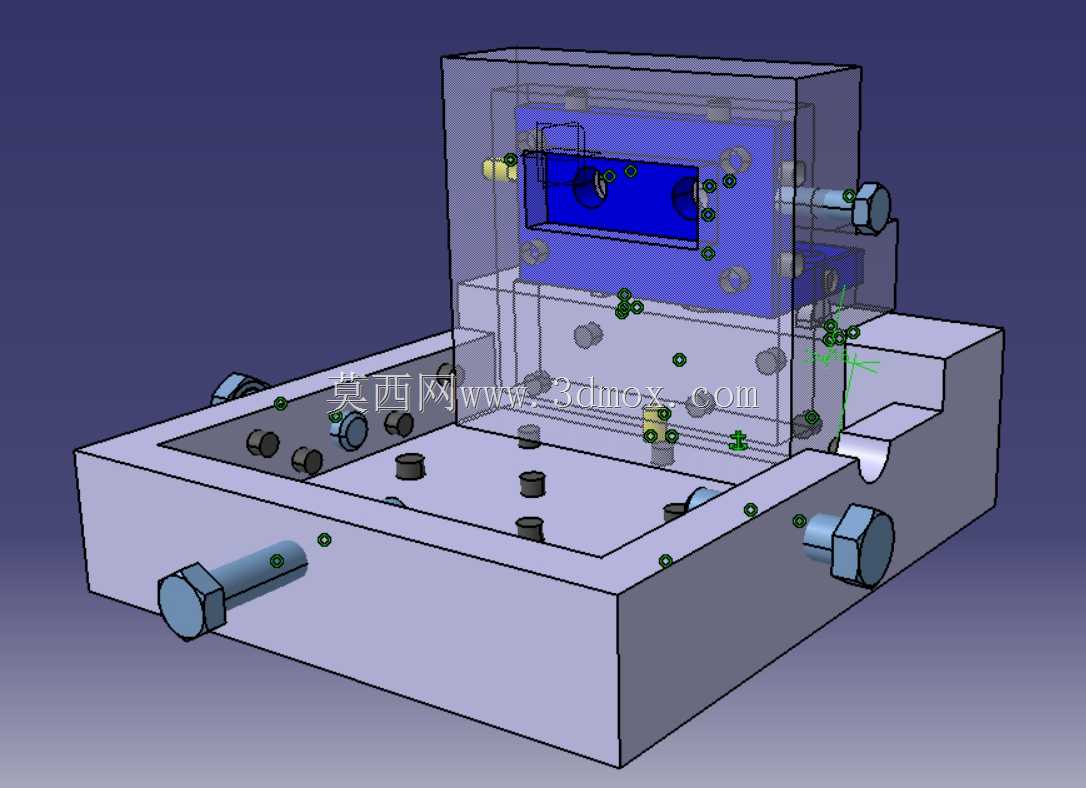

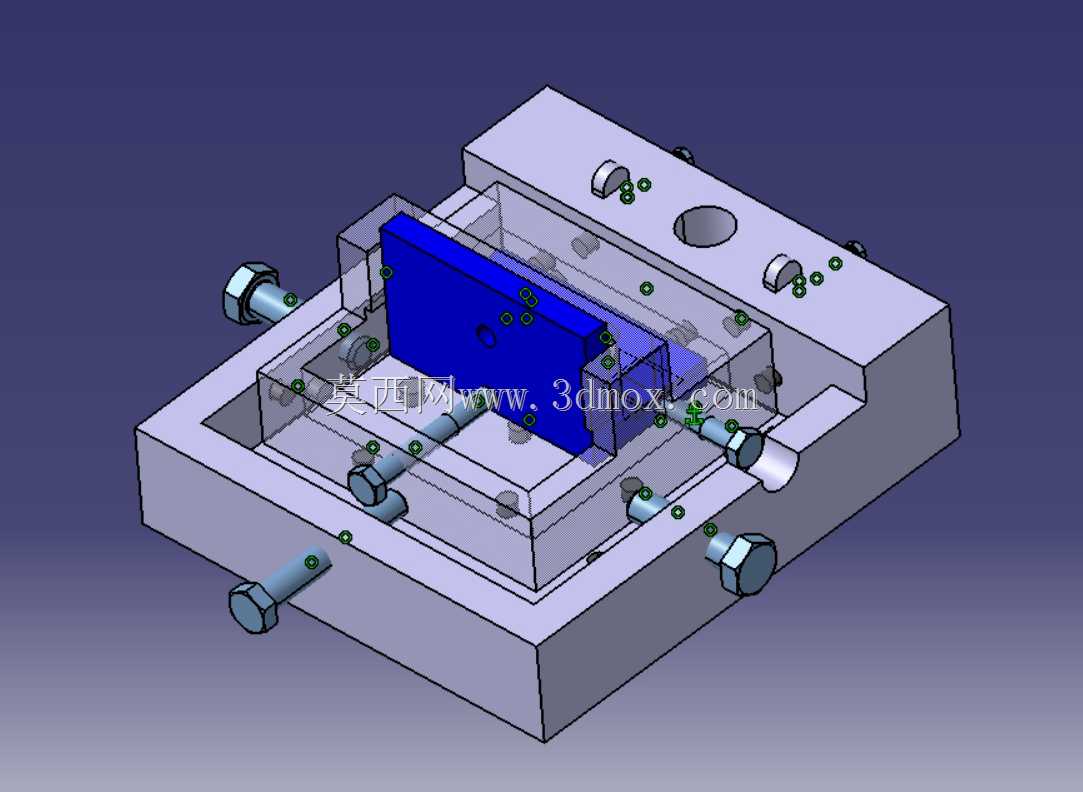

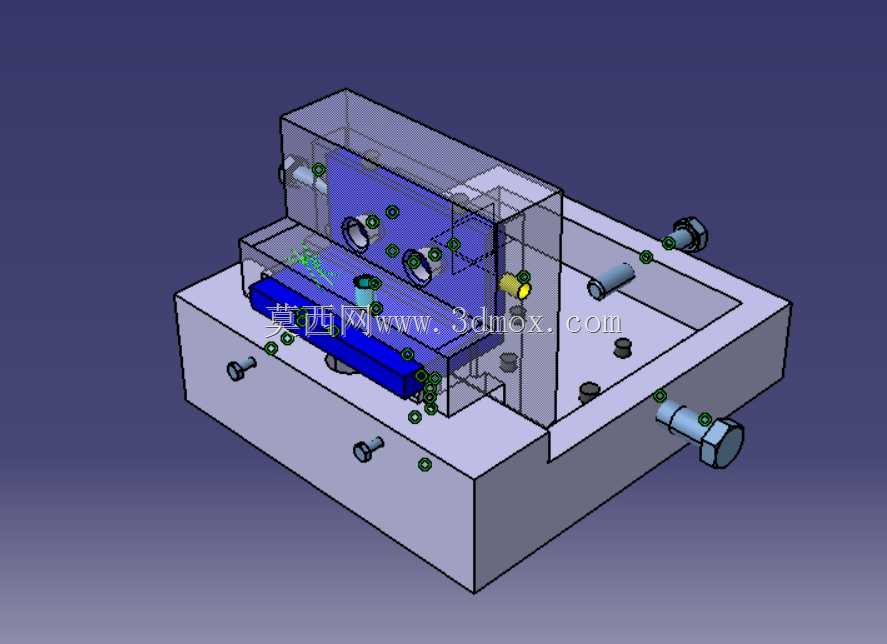

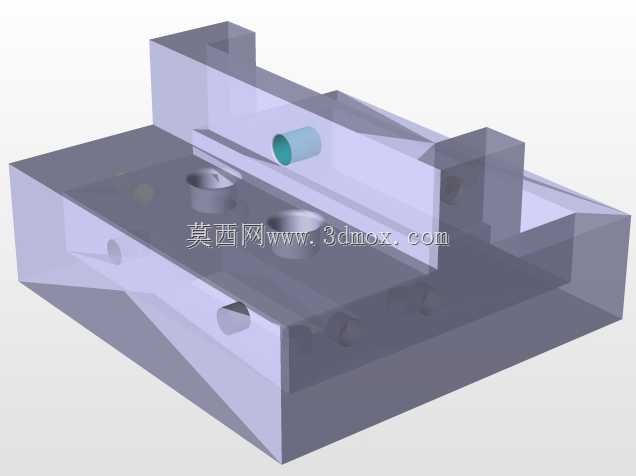

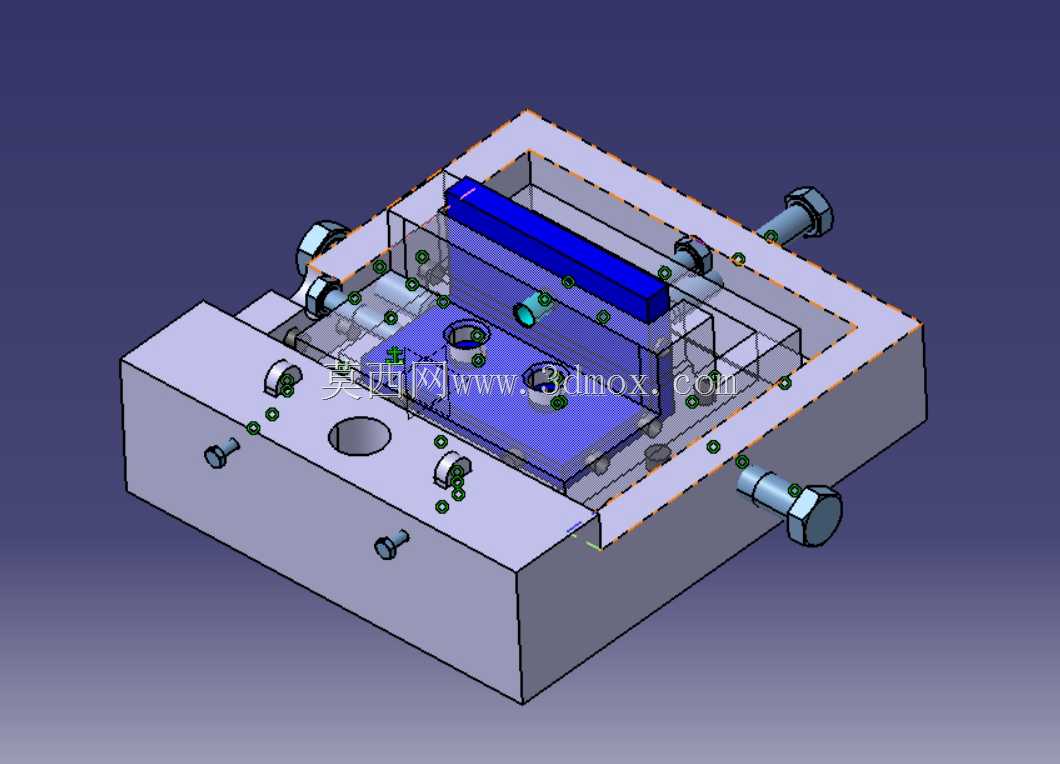

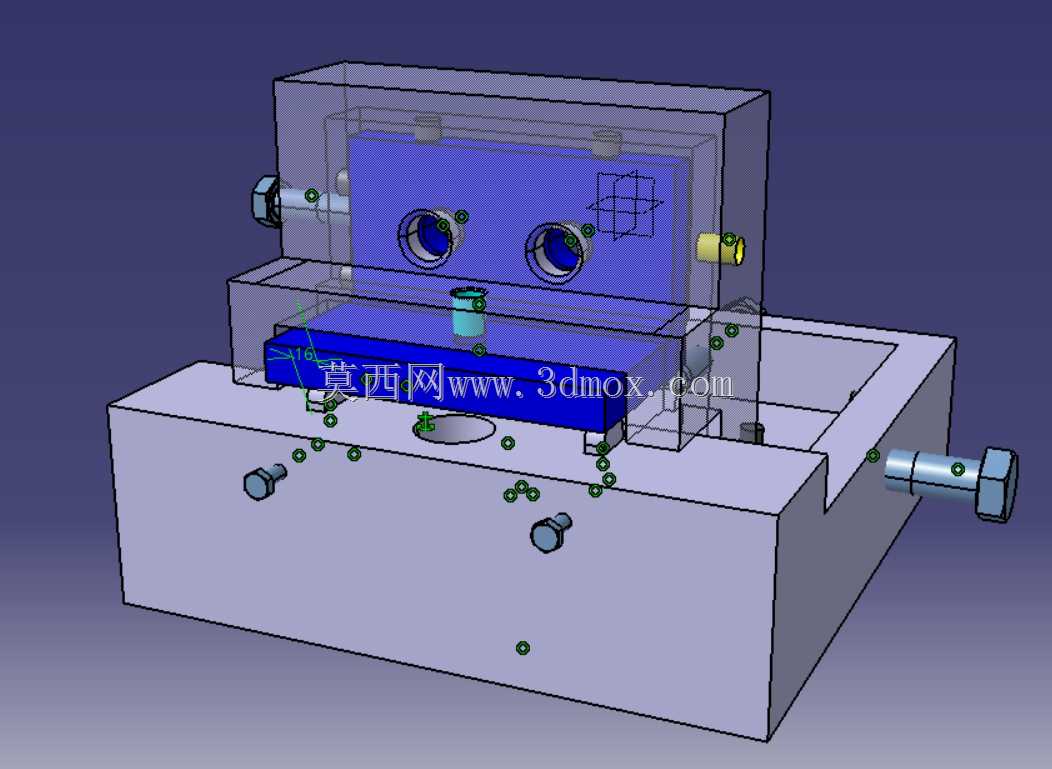

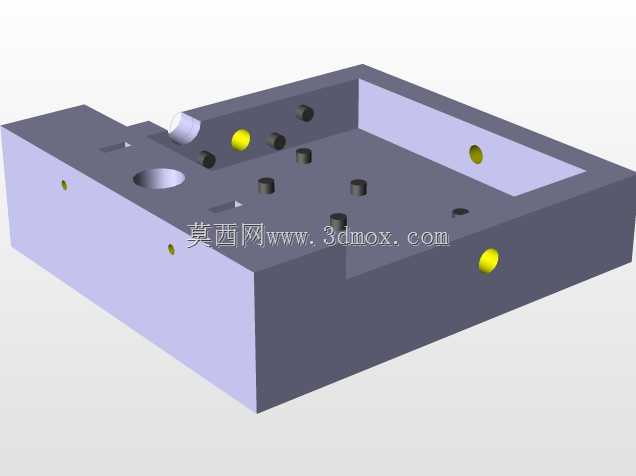

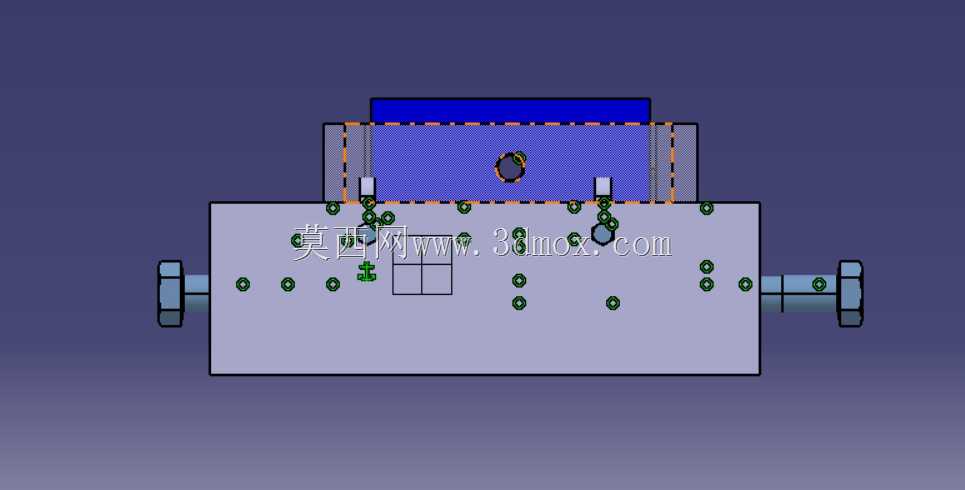

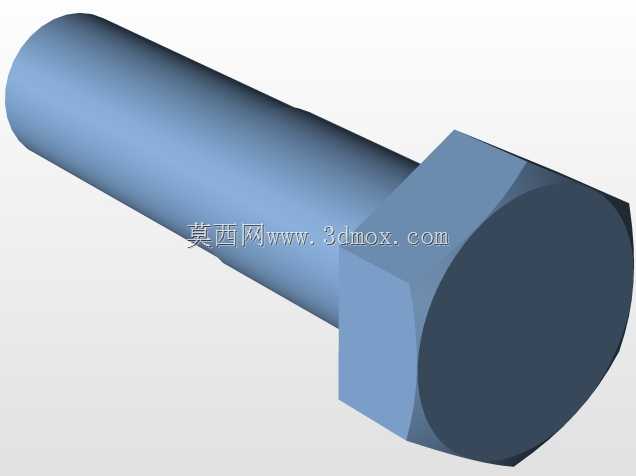

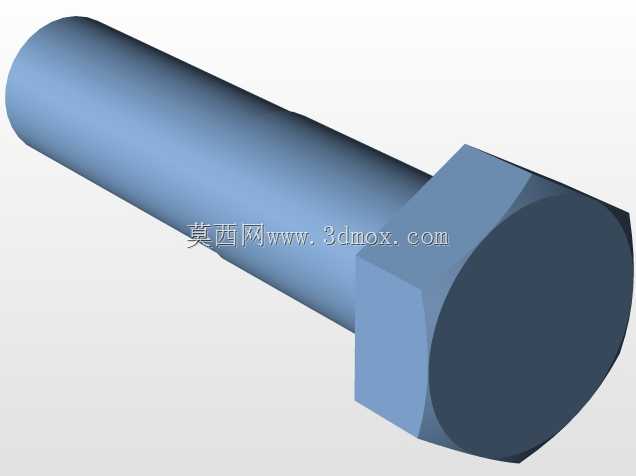

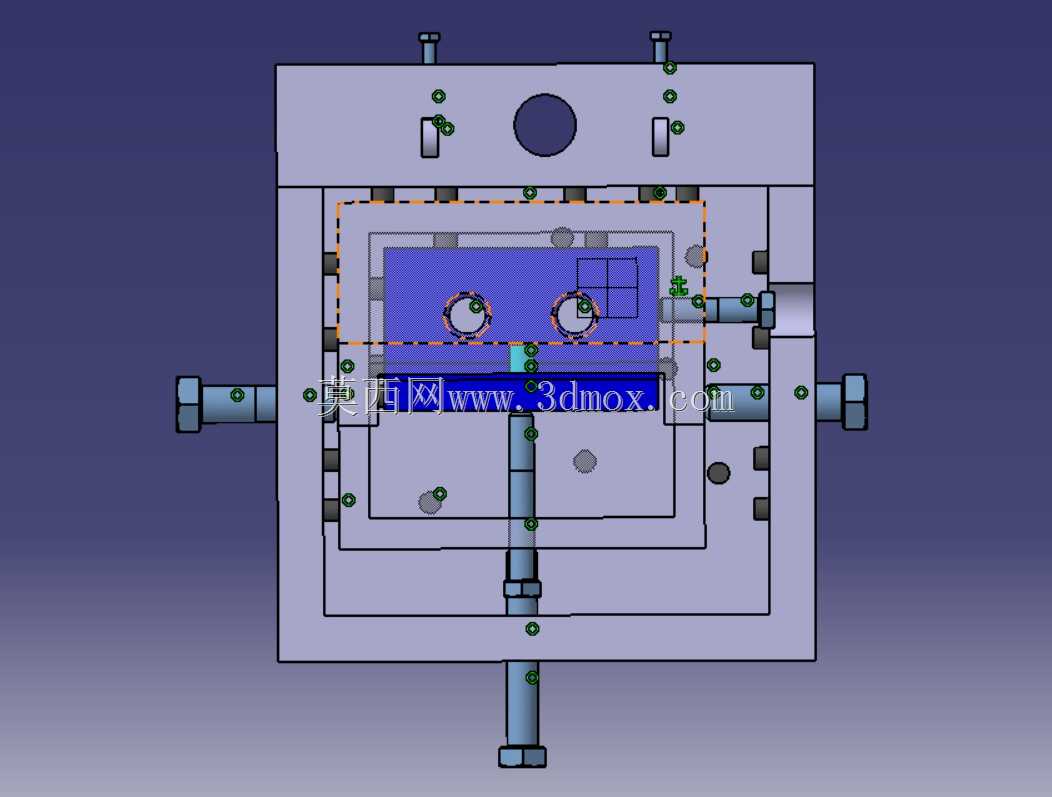

这款夹具主要应用于机械加工车间的铣削、钻削工序场景，针对中小型块状异形零件的批量装夹需求设计，能够在立式加工中心、数控铣床等设备的工作台面上完成工件的精准定位与可靠夹紧，避免加工过程中工件受切削力作用出现位移、振动，保障加工尺寸精度与表面质量。从实际用途来看，它可以适配同系列外形尺寸相近的零件装夹，无需频繁更换整套工装，仅需调整局部定位元件位置即可完成换型，大幅缩短中小批量生产的工装准备周期，降低生产辅助成本。在功能特性上，该夹具采用了一面两销的经典定位逻辑，底座上设置的定位孔与支撑平面构成主定位基准，限制工件的五个自由度，配合侧向的可调螺钉组件完成最后一个自由度的锁紧，同时周向布置的多个夹紧螺栓能够从多个方向对工件施加均匀的夹紧力，避免单点夹紧造成的工件变形，透明防护外罩可以阻挡加工过程中飞溅的切屑进入夹具内部的运动间隙，减少日常清理维护的工作量，也能避免切屑刮伤夹具定位面影响装夹精度。设计思路上，整体采用模块化分层结构，最下方的夹具体作为基础承载件，选用铸铁材质保证足够的刚性与减震性，中间层为定位安装板，可根据不同工件的定位需求更换不同规格的定位销与支撑块，上方的夹紧组件采用标准紧固件，便于损坏后快速替换，周向的调节螺栓采用细牙螺纹设计，能够实现微米级的夹紧位置微调，满足高精度零件的装夹公差要求。外形尺寸与安装边界方面，夹具体整体为方形块状结构，底座四周预留了标准的T型槽安装位，可直接适配多数加工中心工作台的T型槽间距，无需额外制作过渡连接板，整体高度控制在常规加工设备的Z轴行程安全范围内，不会出现装夹后超出行程无法加工的问题，各夹紧元件的操作位置均设置在夹具外侧，操作人员无需将手伸入夹具内部即可完成装夹拆卸操作，符合机械加工的安全操作规范。
