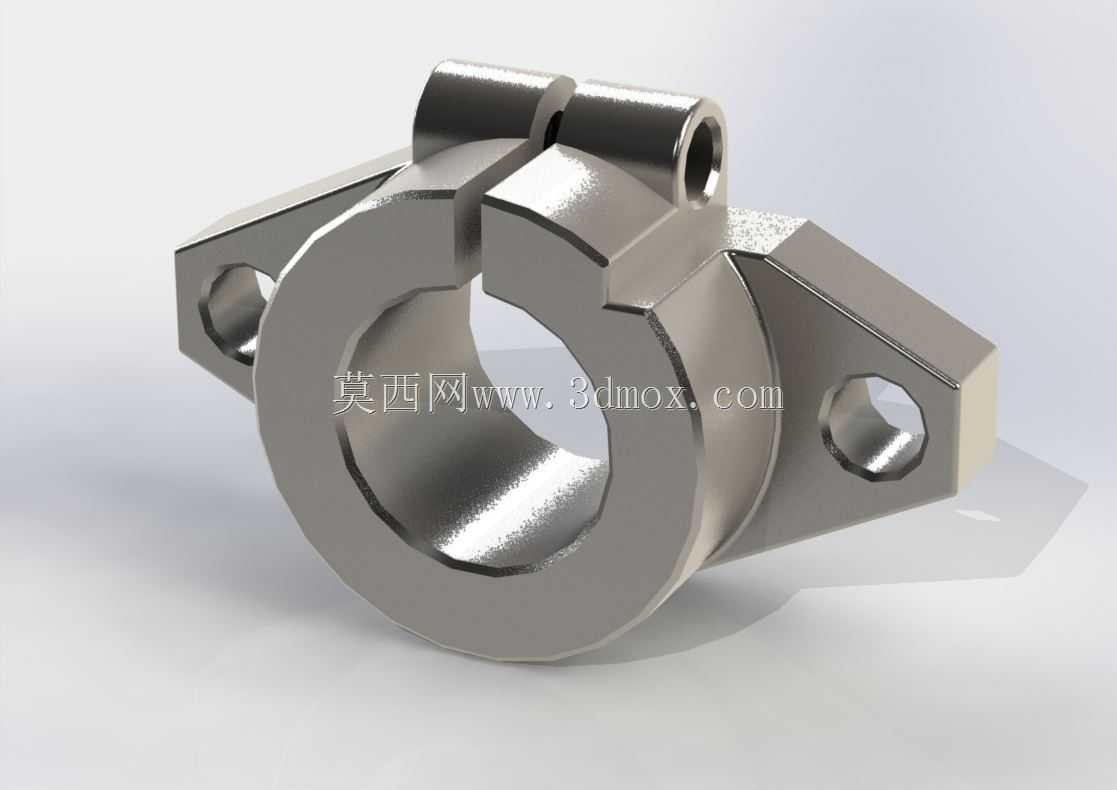

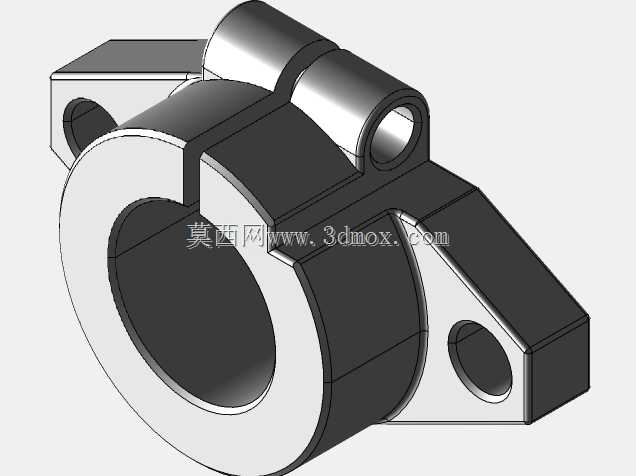

SHF型对开式轴支撑固定支座结构

这款SHF型轴支架是传动系统中用于径向支撑轴类零件的核心配套构件，广泛应用在轻工输送设备、小型自动化生产线、办公打印设备、通用传动模组等场景中，主要承担轴系的径向定位、载荷承载作用，避免轴件运转过程中出现径向窜动、挠度超差的问题，保障轴上配套的传动轮、轴承、执行件能够保持稳定的回转精度。从结构设计来看，这款支架采用对开式剖分结构，主体为带中心通孔的环形夹持主体，两侧延伸出带安装孔的菱形固定翼，顶部设置带锁紧孔的对合凸台，这种剖分设计无需从轴端穿套安装，可直接在轴段任意位置完成固定装配，大幅降低了设备后期维护、轴系调整的拆装难度，尤其适合长轴、多支点轴系的中间支撑场景，不用拆解轴端已装配的零部件即可完成支架的加装或更换。在功能特性上，中心夹持孔与轴件采用小间隙配合后，通过顶部凸台的锁紧件施加抱紧力，可实现对轴件的无间隙夹持，能够稳定承受轴系传递的径向载荷，两侧安装翼的通孔可适配对应规格的紧固件，将支架整体固定在设备安装基面之上，安装翼与环形主体采用圆弧过渡结构，有效降低了应力集中系数，即便在承受交变径向载荷的工况下，也能避免结构根部出现开裂变形的问题。从安装边界来看，支架的整体轮廓尺寸适配对应直径规格的轴件，两侧安装孔的中心距、安装基面到中心孔的中心高均按照通用传动配套尺寸设计，可直接替换同规格的标准轴支座，不需要额外调整安装基面的孔位布局；中心孔的轴向宽度经过优化，既保证了足够的夹持接触面积，避免抱紧力不足导致轴件打滑，又不会占用过多轴段长度，给轴上其他配套零件预留出充足的装配空间。在实际应用中，这类轴支架常搭配光轴、直线传动轴、小型回转主轴使用，在3D打印设备的传动导向轴支撑、小型传送带的辊筒轴固定、非标自动化设备的传动轴定位场景中都能见到这类结构的应用，其剖分式的设计相比整体式轴支座，在装配灵活性、维护便捷性上有明显优势，同时金属材质的本体结构具备足够的结构强度，可满足常规工况下的承载需求，安装时只需将上下半环扣合在目标轴段位置，锁紧顶部紧固件调整好夹持力度，再通过两侧安装孔将支架固定在设备机架上即可完成装配，不需要复杂的调校工序，能够有效缩短设备的装配与维护周期。
