辊式成型机壳体轮廓滚柱组结构

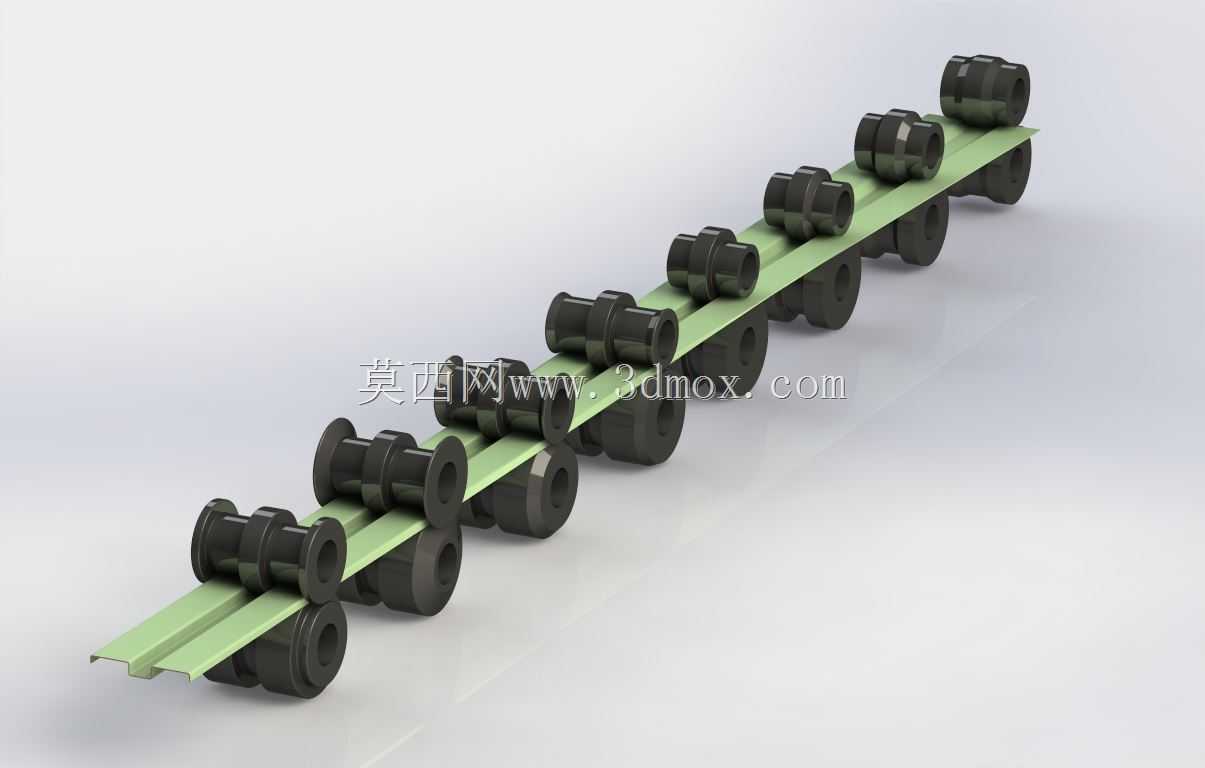

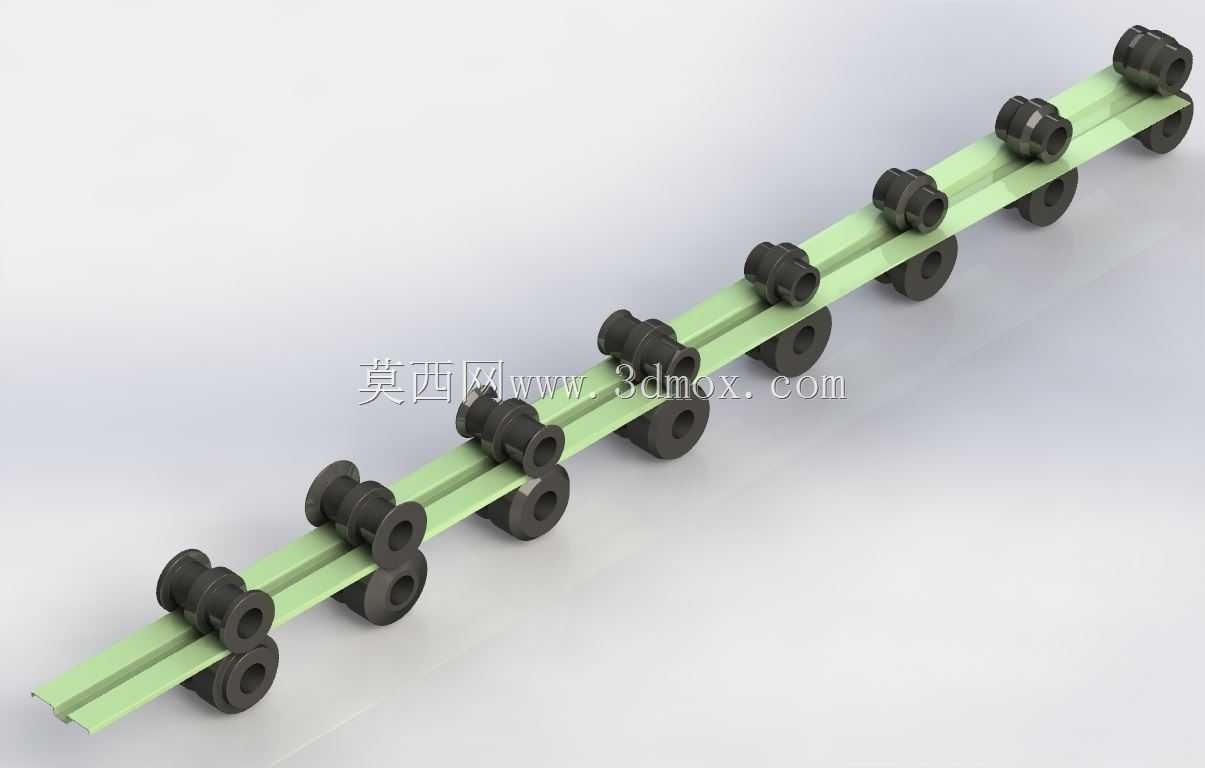

这套滚柱组主要应用于辊式成型设备的开式型材加工工位，针对薄壁壳体类零件的外轮廓连续滚压成型工序设计，在冷弯型材生产线、汽车壳体零部件成型、轻钢型材轧制等场景中作为核心成型执行部件使用，能够连续对行进中的带材进行逐道次轮廓塑形，保证型材截面尺寸的一致性与成型精度。从结构设计来看，整套滚柱组采用多组对称布置的滚轮单元沿型材送进方向排布，每组滚轮单元包含上下对合的成型滚轮，滚轮型面根据壳体轮廓的渐变曲率做逐段匹配设计，从进料端到出料端的滚轮型面逐步趋近最终壳体截面形状，避免单次变形量过大导致带材出现起皱、开裂或者回弹超差的问题。滚轮采用黑色硬质耐磨材质制作，适配长时间连续轧制的工况需求，滚轮与中心轴之间设置转动配合结构，保证滚轮能够随型材送进顺畅转动，减少型材表面的划伤与拖动阻力。安装时，所有滚轮单元的中心轴需要保证平行度公差控制在合理范围内，上下滚轮的辊缝根据待加工型材的料厚预留合理间隙，沿送进方向的各组滚轮中心距需要匹配型材的变形步距，避免出现型材卡滞或者局部变形不足的问题。整套滚柱组的安装基准为下方的承托梁结构，承托梁作为所有滚轮单元的安装载体，需要保证足够的结构刚性，避免滚压过程中出现受力变形影响成型精度，滚轮单元在承托梁上的安装位置可根据不同的型材截面规格做适当调整，适配一定范围内的壳体轮廓成型需求。在实际生产过程中，带材从滚柱组的进料端送入，经过逐组滚轮的渐进滚压，带材逐步发生塑性变形，最终在出料端获得符合设计轮廓要求的壳体型材，这种多组渐进成型的设计思路，能够有效分散单次成型的变形抗力，降低设备所需的驱动功率，同时提升成型后型材的尺寸稳定性，减少后续校形工序的工作量。设计过程中需要重点核算每一组滚轮的变形量分配，针对不同材质、不同料厚的带材调整滚轮的型面参数与压下量，同时要考虑滚轮的拆装便捷性，方便后续生产过程中对磨损滚轮进行快速更换，减少设备停机维护的时间。
