多通路集成式液压阀块三维结构设计

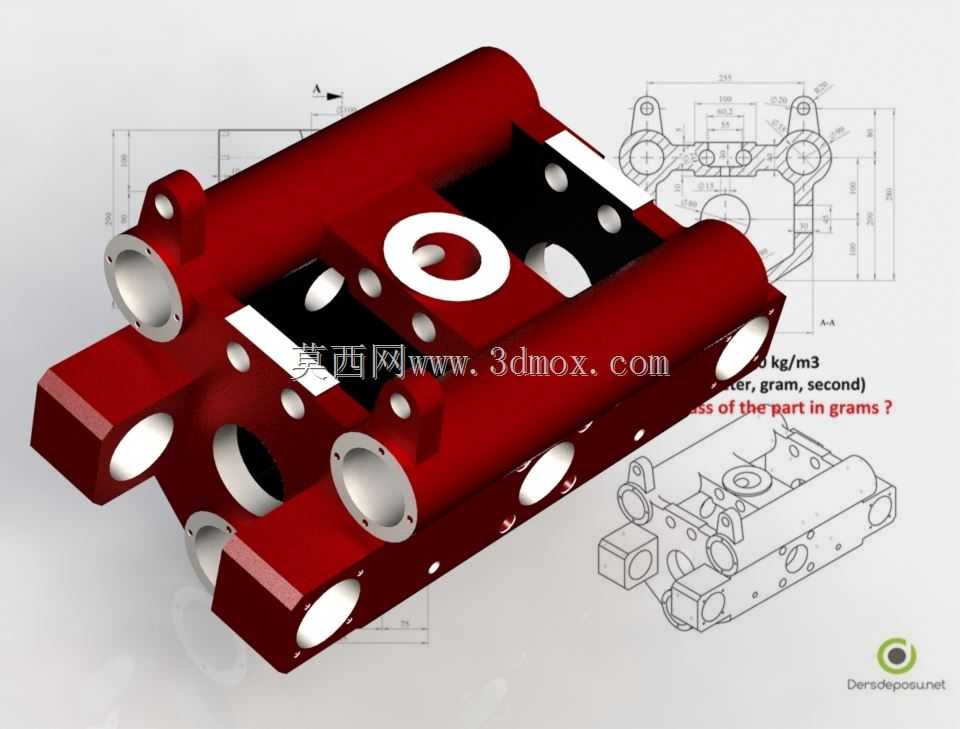

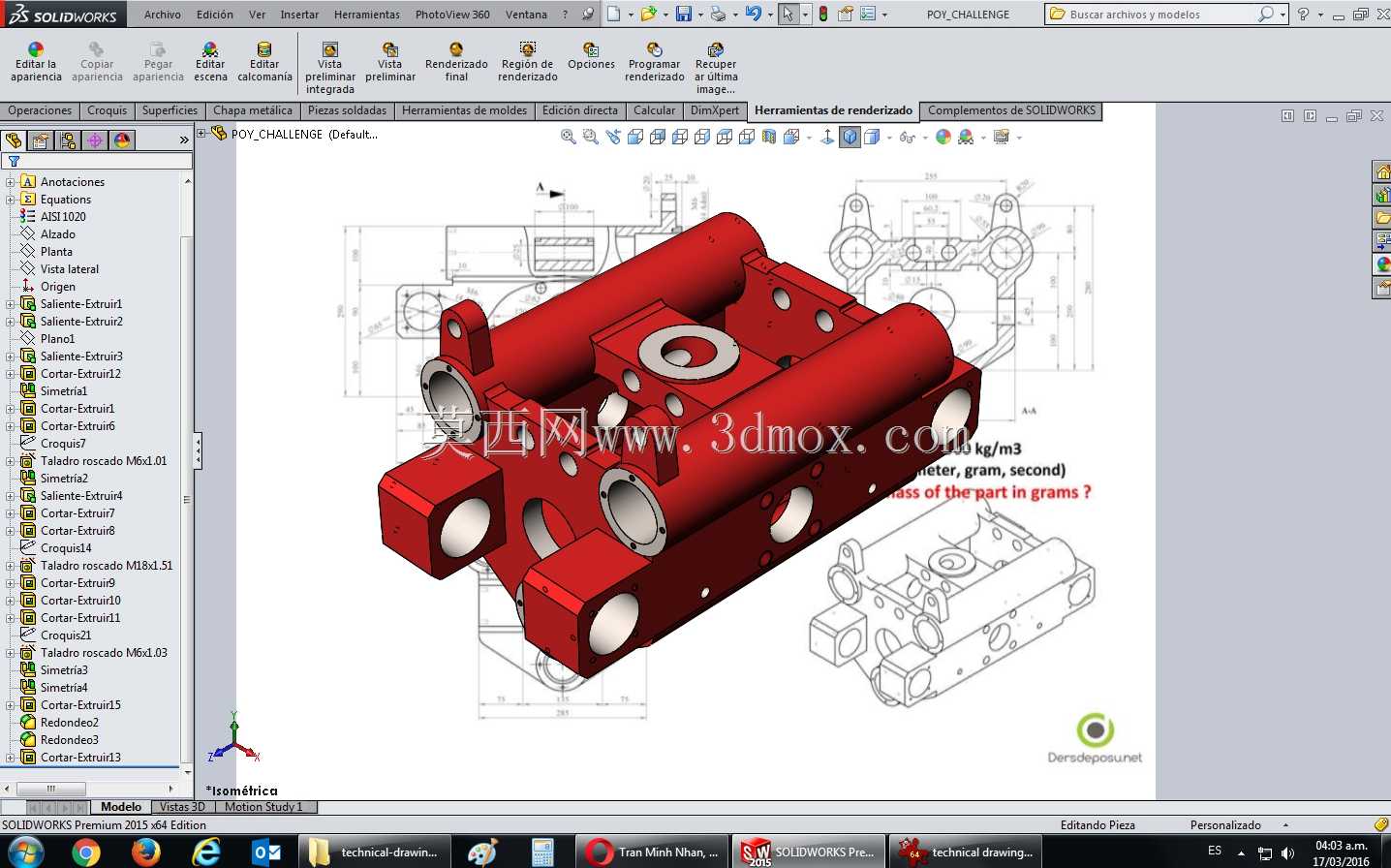

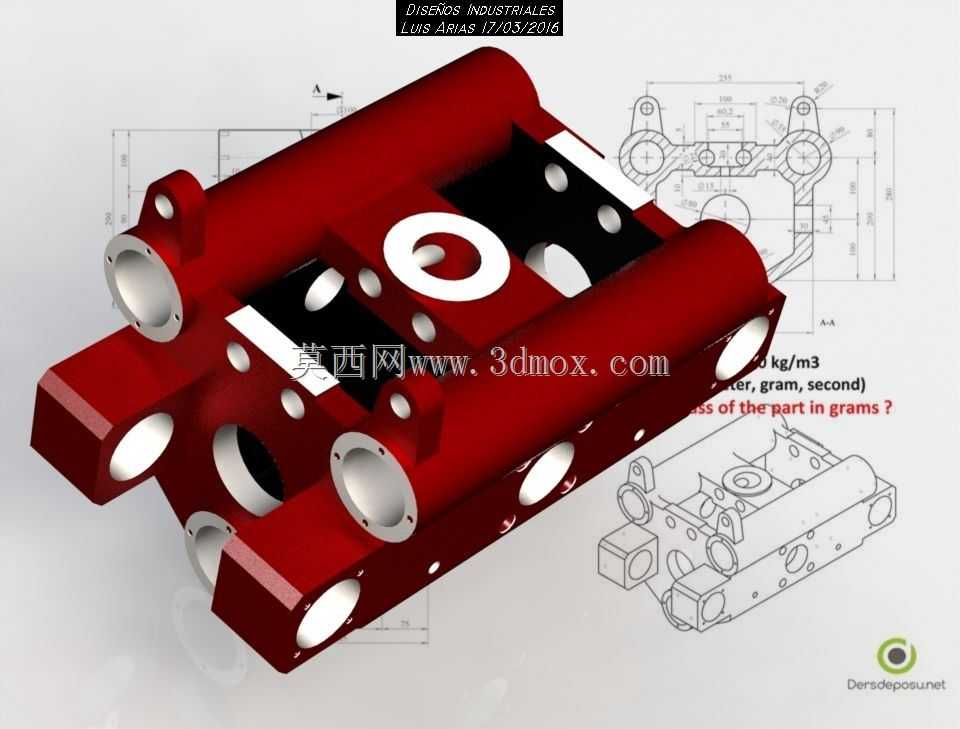

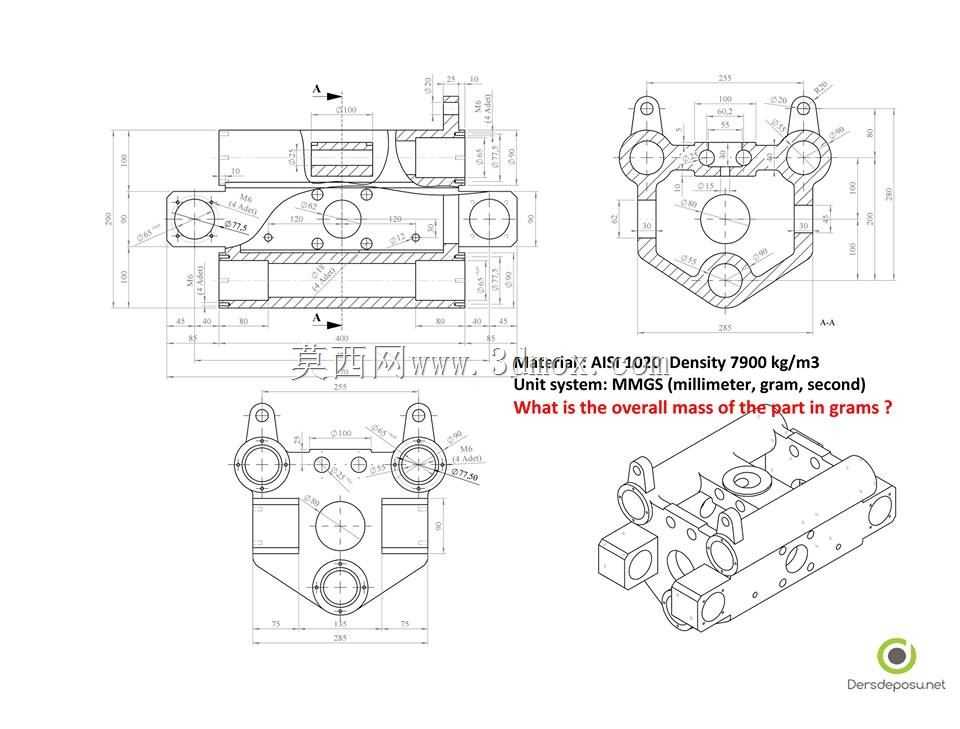

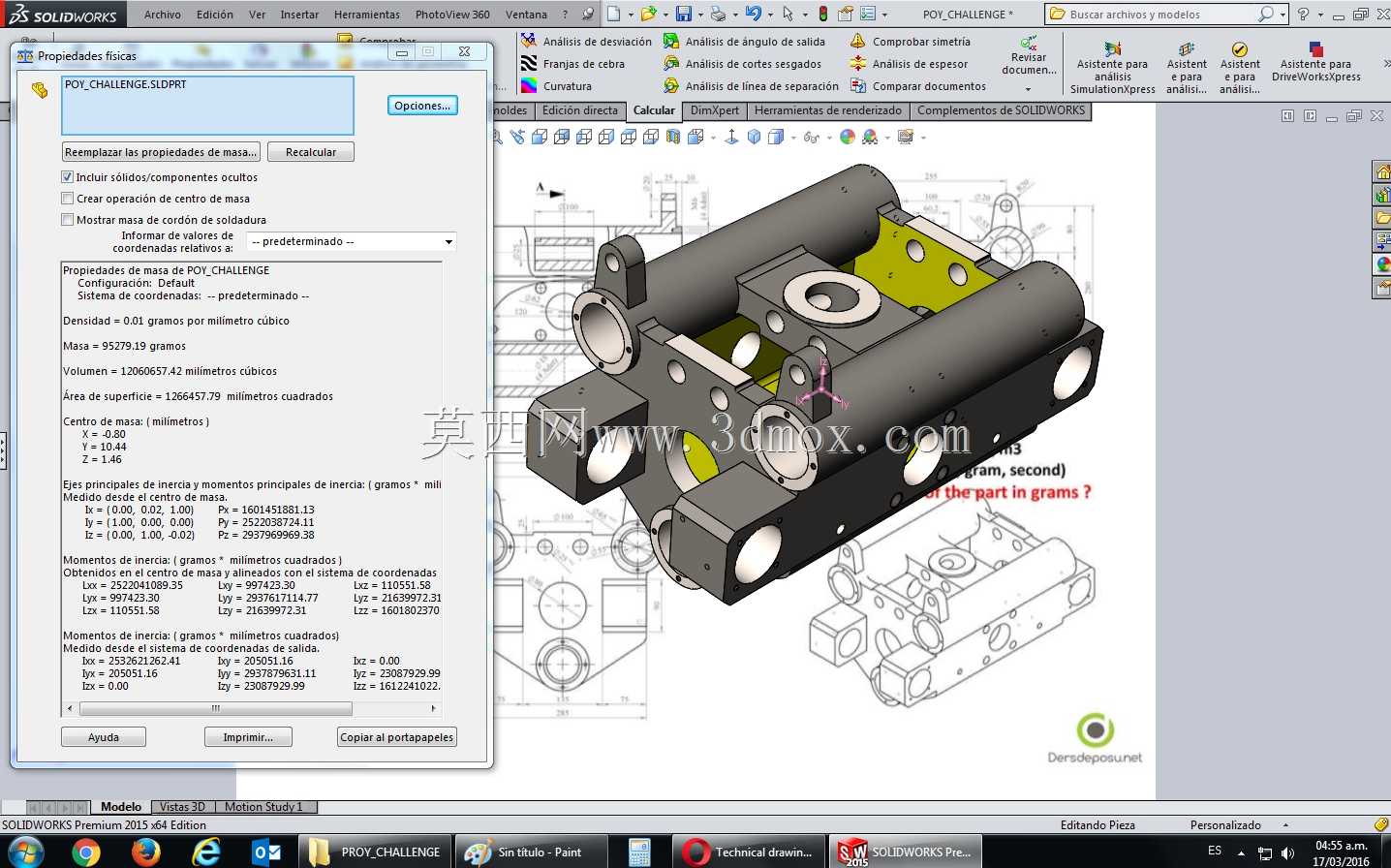

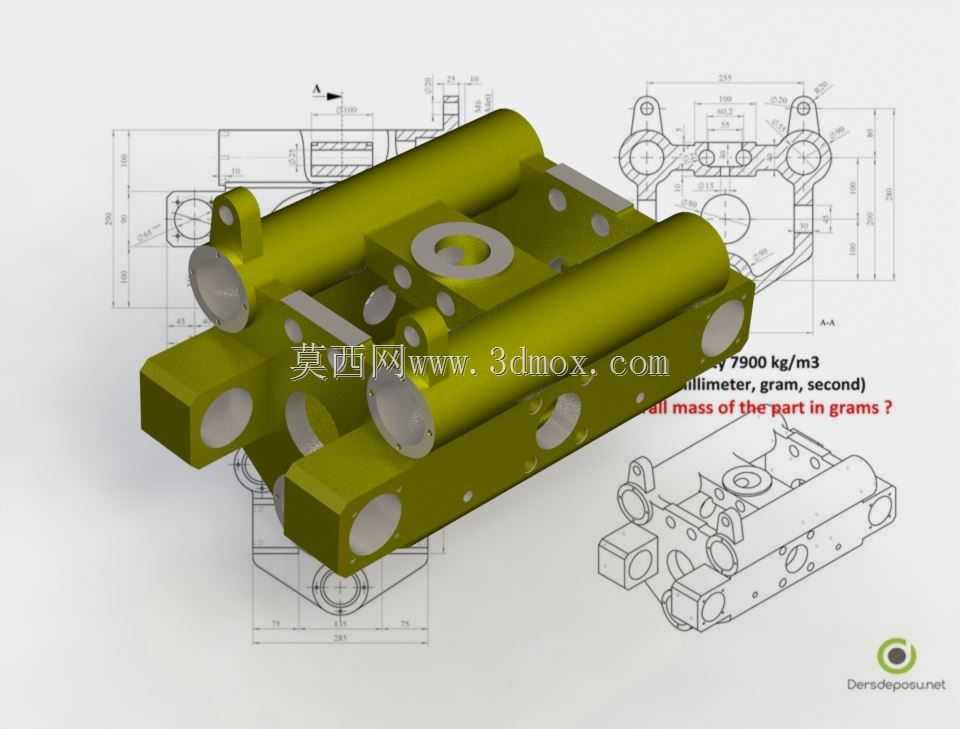

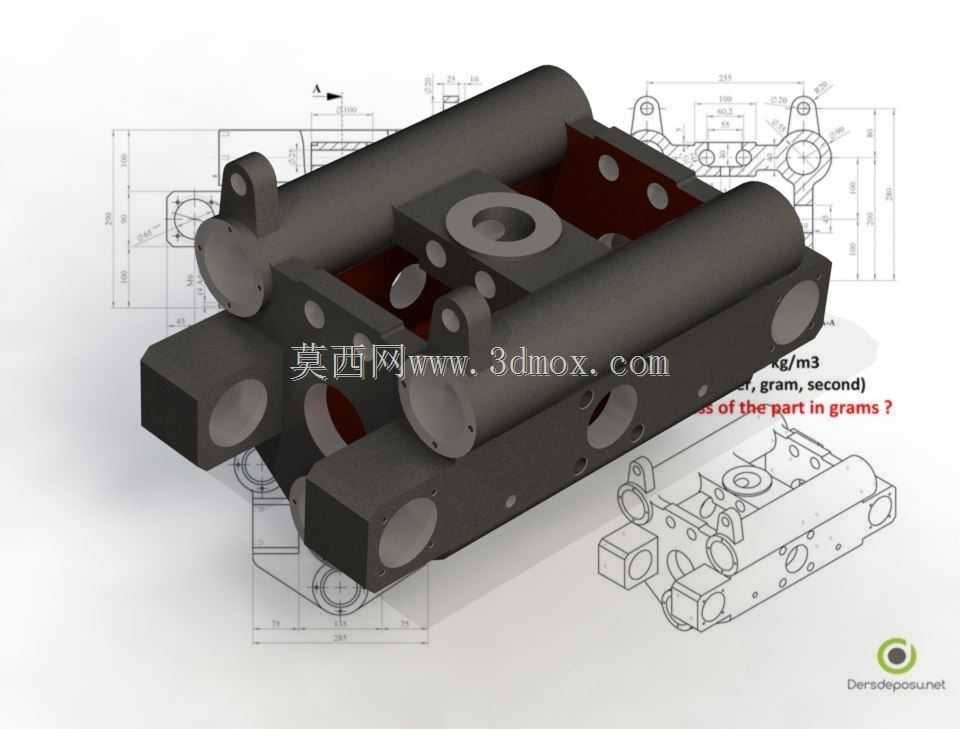

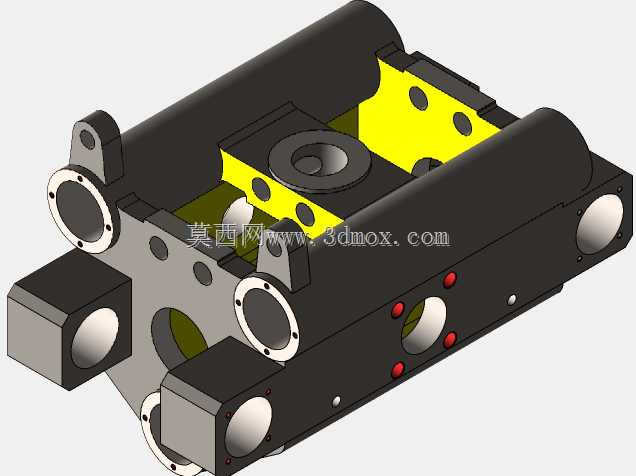

这款多通路集成式液压阀块，是液压传动系统里的核心集成部件，常见于工程机械、重型机床、注塑设备的液压控制回路中，替代传统分散式管路连接的阀组布局，能大幅缩减液压站的整体安装空间，减少管路接头带来的泄漏风险。从结构设计逻辑来看，整个阀块采用长方体基体作为载体，内部通过交叉钻孔的方式布设了多条压力油路、回油路与控制油路，外部预留的多个安装接口分别对应换向阀、溢流阀、节流阀等液压元件的安装位，同时设置了进出油口对接执行元件与液压泵单元。设计过程中需要优先考虑油路的通流能力匹配，根据系统额定流量计算各流道的孔径，避免通流截面过小造成的压力损失过大，同时要规避内部油路交叉贯通的干涉问题，对于工艺孔的封堵位置要做密封结构设计，防止高压工况下出现内泄。外形上阀块的各安装面都做了平面度要求，安装孔的位置度公差控制在0.05mm以内，保证液压元件安装后的密封面贴合度，避免外部泄漏。安装边界方面，阀块底部预留了四个固定安装孔，可直接通过螺栓固定在液压站的安装面板或者阀组支架上，各侧的油口接口采用标准公制螺纹连接，匹配常规液压管路的接头规格，不需要额外做转接件适配。实际应用中这类集成阀块能简化液压系统的装配流程，减少现场管路排布的工作量，同时集成化的结构能降低系统的压力波动，提升液压回路的响应速度，在高压大流量的液压工况下，阀块的基体材质通常选用锻压钢材，经过调质处理提升内部致密度，避免高压下出现阀体开裂的问题，流道内部还会做去毛刺处理，防止铁屑残留随液压油进入元件造成卡阀故障。在建模过程中需要同步验证各油路的连通关系，避免出现油路堵死或者错误贯通的问题，同时要核对各元件安装位的沉孔深度、螺纹深度，保证液压元件安装后不会出现干涉，外部的吊装孔设计也匹配阀块的整体重量，方便车间装配过程中的吊装转运。
