多翼式转子散热风扇结构设计

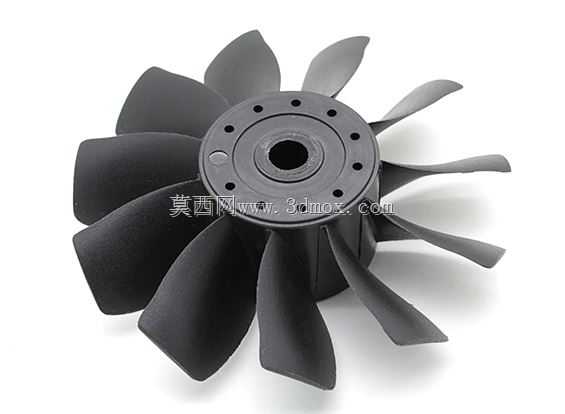

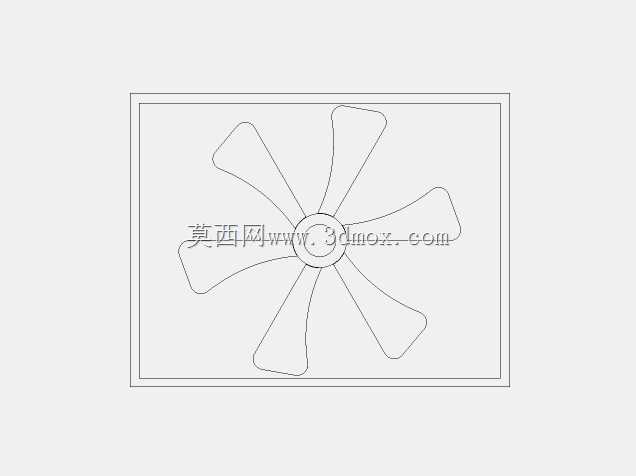

这类多翼式转子风扇，常被应用在工业电控柜散热、小型动力设备风冷、商用通风系统的动力端，部分同结构改型也会适配车载电子舱、工业伺服驱动器的散热回路，核心作用是通过定向气流带走换热面堆积的热量，避免核心元器件因温升超出阈值出现性能衰减、寿命折损的问题。从结构设计逻辑来看，这款风扇采用中心轮毂加周向均布弯扭叶片的布局，轮毂中心预留的通孔是与驱动电机输出轴配合的安装位，轮毂端面环形排布的多个小孔为锁付固定孔，可通过螺栓将扇体与电机轴端的连接盘锁紧，避免高速运转时扇体出现径向窜动、动平衡失准的问题。叶片采用大弧度后弯式扭面设计，建模阶段需要反复调整叶根到叶尖的弦长、安装角渐变参数，既要保证叶片旋转时能高效切割空气形成稳定的轴向气流，也要控制叶尖涡流的产生，降低运转过程中的气动噪音与风阻损耗，同时每片叶片的曲面曲率、厚度分布都做了一致性校核，保证整圈叶片的质心分布均匀，减少高速旋转时的振动传递。安装边界方面，这类扇体的外径尺寸通常适配对应规格的风罩内径，轮毂的中心孔直径、端面安装孔的孔位节距都匹配常规小型驱动电机的输出轴标准，安装时需要保证扇体端面与电机轴的垂直度，避免叶片旋转时蹭碰风罩内壁。实际选型应用中，这类转子风扇的叶片数量、扭角参数会根据所需的风压、风量指标调整，叶片数量偏多的款式更适合需要较高静压的风阻较大的散热回路，比如带密集散热鳍片的换热场景，能保证气流顺利穿过鳍片间隙带走热量；叶片弧度稍缓的款式则更适合大流量通风场景，风阻更低、能耗更小。建模过程中，叶根与轮毂的过渡位置做了圆弧过渡处理，避免应力集中导致长期运转后叶根出现疲劳断裂，叶片的壁厚从叶根到叶尖做了渐变减薄，既保证叶根位置的结构强度，也能降低叶尖的转动惯量，提升扇体启停阶段的响应速度，同时减少材料用量控制整体重量。
