空气压缩机滤座支撑结构件

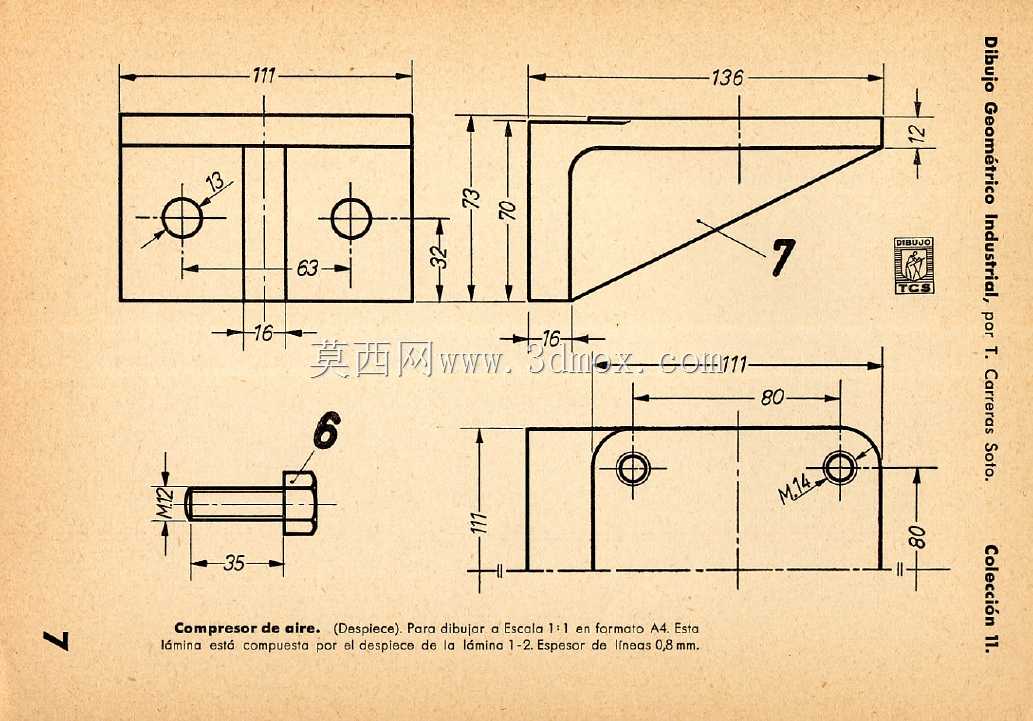

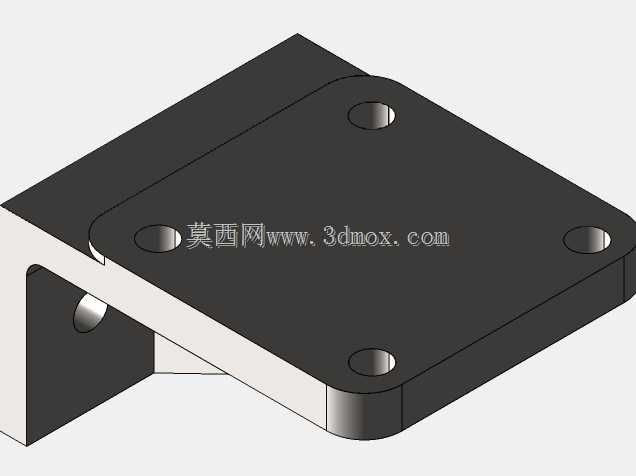

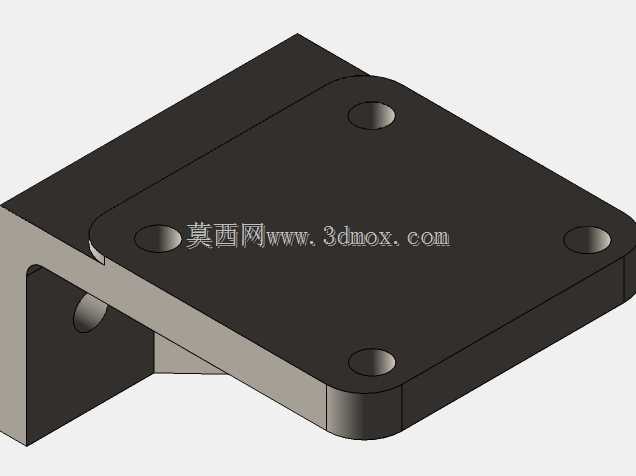

在中小型往复式空气压缩机的整机布局中，这类支撑构件承担着空气过滤组件的承载与定位功能，是压缩空气进气预处理单元的核心安装载体，直接决定滤座在设备运行过程中的位置稳定性，避免因机组振动导致滤座移位、管路密封失效等常见故障。从结构设计逻辑来看，该构件采用L型弯折的一体化构型，水平安装面设置四个均匀分布的通孔，用于与压缩机主机的壳体安装面通过螺栓实现刚性连接，垂直立面则预留对应规格的螺纹安装位，用于固定空气过滤器的承托底座，两个面之间通过三角加强筋实现结构补强，在控制整体壁厚、降低构件重量的同时，有效提升弯折位置的抗形变能力，能够承受滤座自身重量以及设备运行时产生的交变振动载荷，避免长期使用后出现安装面变形、连接松动的问题。从安装边界尺寸来看，水平安装面的总长度为136mm，宽度方向的有效安装尺寸为111mm，安装孔的中心距分别为63mm、73mm，能够适配多数同功率等级压缩机壳体上的预设安装点位，不需要额外对主机壳体进行打孔改造；垂直立面的有效安装高度为80mm，预留的M14螺纹孔位与滤座的接口尺寸完全匹配，安装后滤座的进气方向与压缩机进气口的管路走向能够自然对齐，减少管路弯折带来的进气阻力损失。构件的水平安装面厚度为12mm，垂直立面底部的延伸长度为35mm，整体安装后不会超出压缩机主机的侧边轮廓，不会干涉周边散热风扇、管路接头等其他部件的安装空间，在紧凑的机组内部布局中能够充分利用边角空间完成滤座的固定。这类支撑件在实际应用中，除了基础的承载功能外，其安装面的平面度公差控制在0.08mm以内，能够保证与主机壳体、滤座底座的贴合度，避免连接位置出现间隙导致的漏气问题，同时构件的边角位置均做了圆角过渡处理，避免安装过程中出现锐边划伤操作人员的情况，也能减少应力集中导致的构件开裂风险。在进行三维建模时，这类构件需要重点关注安装孔的位置度公差、加强筋的拔模角度以及两个安装面的垂直度要求，确保建模完成后导出的加工图纸能够直接用于铸件生产或者机加工工序，不需要后续反复调整尺寸参数，能够直接适配现有压缩机机型的升级改造需求，也可以作为同类型支撑结构设计的参考构型，根据不同的滤座尺寸、安装空间调整对应参数即可快速完成变型设计。
