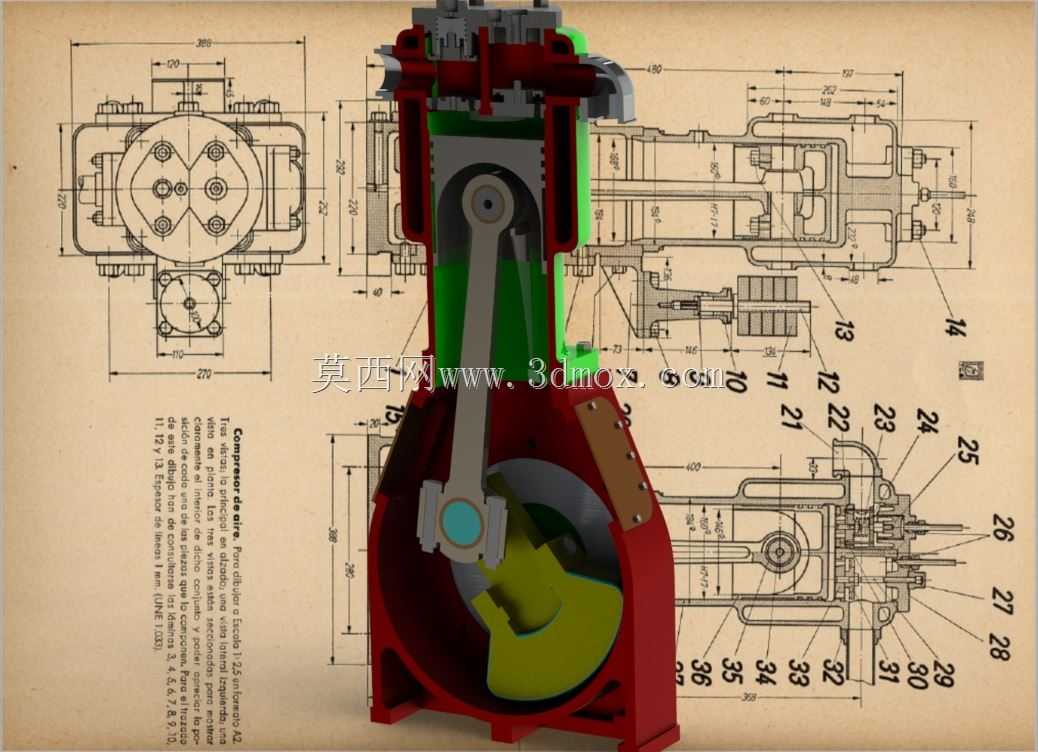

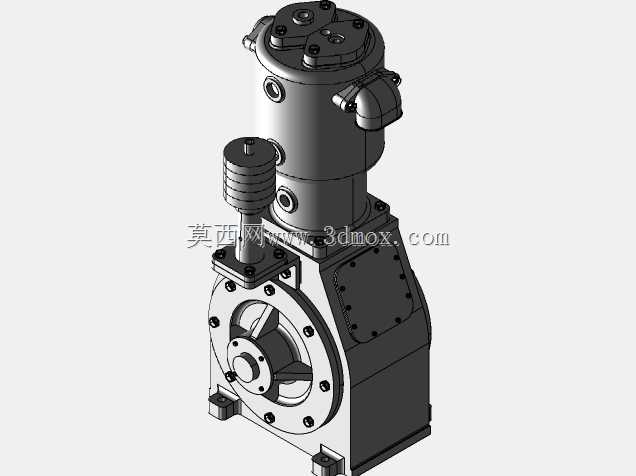

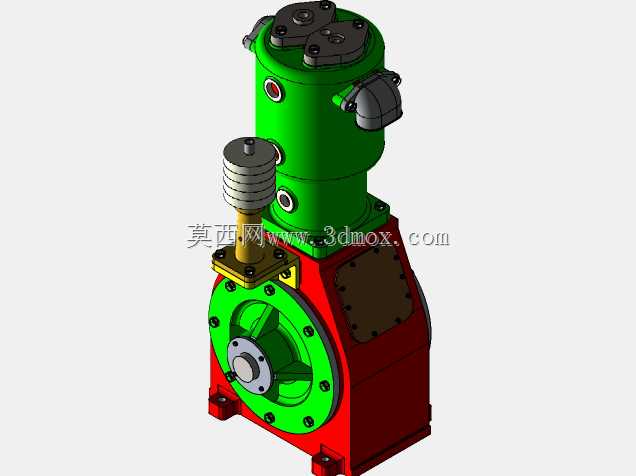

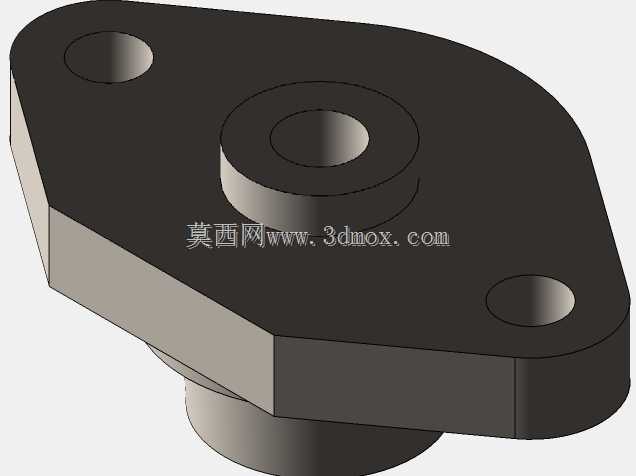

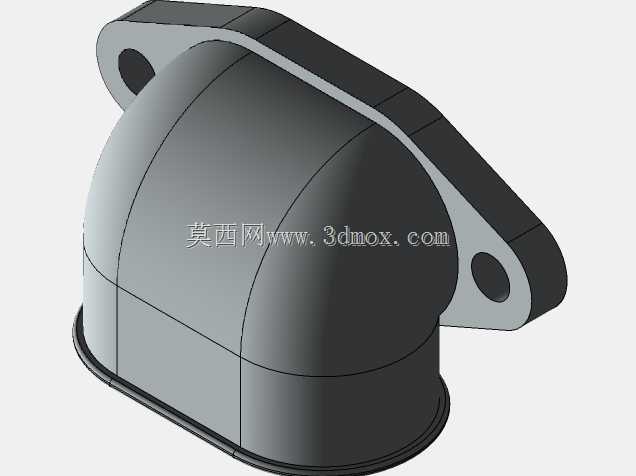

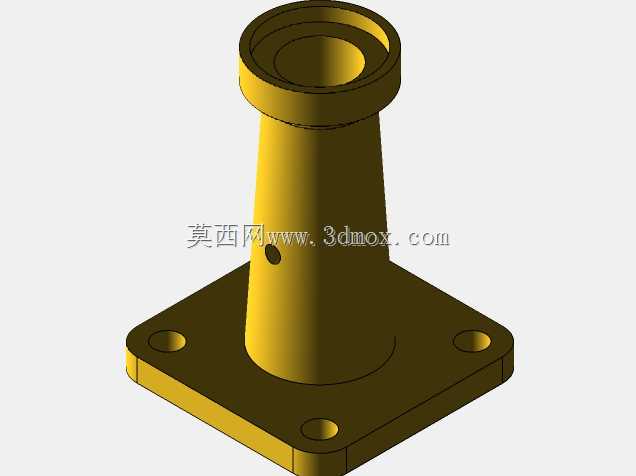

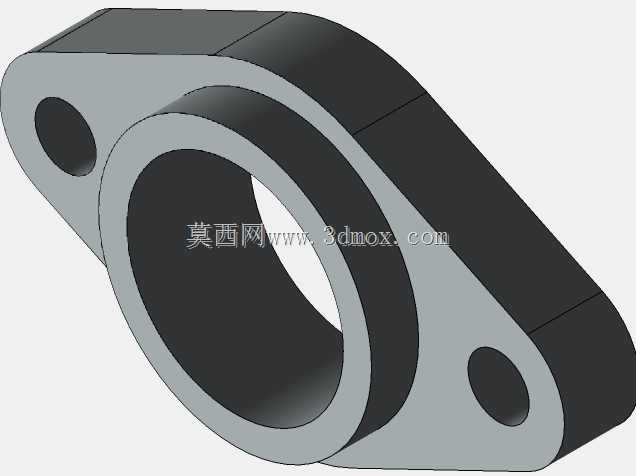

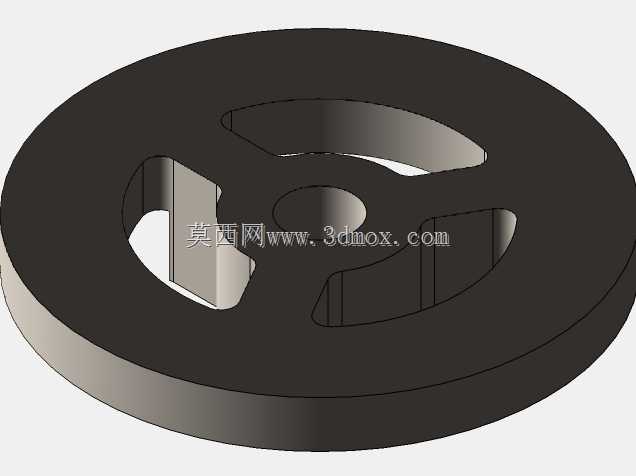

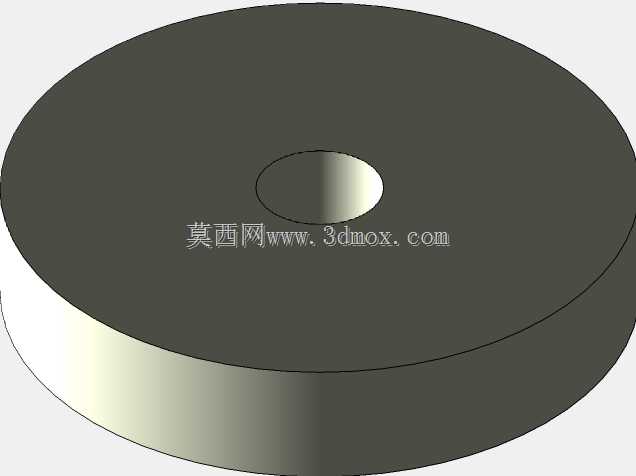

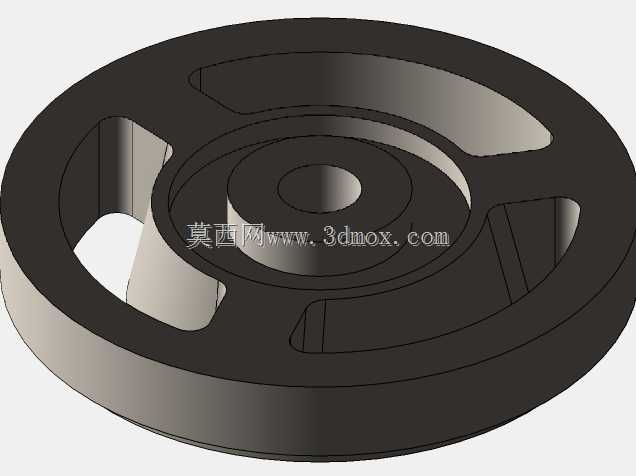

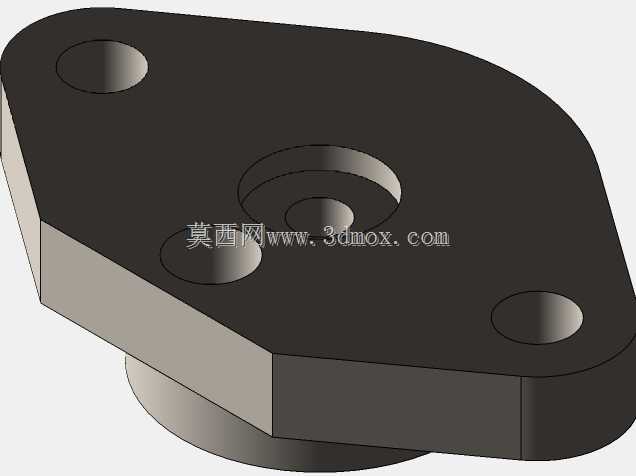

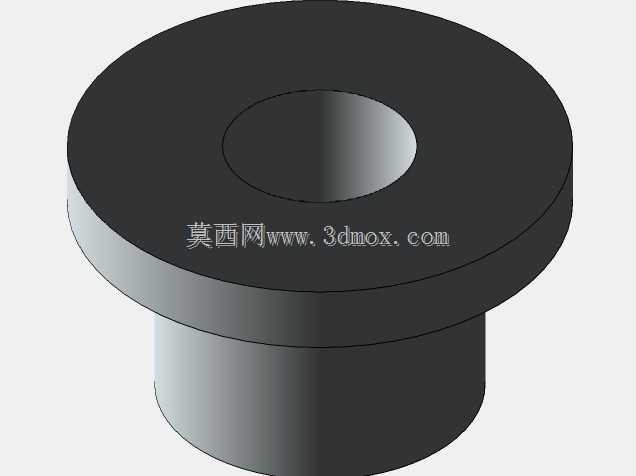

卡雷拉斯索往复式压缩机结构三维模型

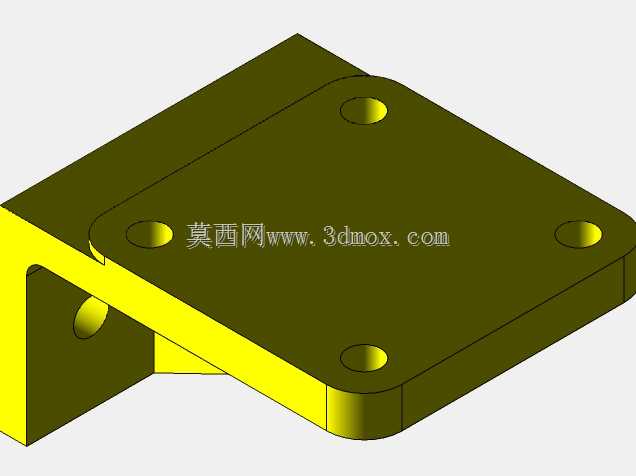

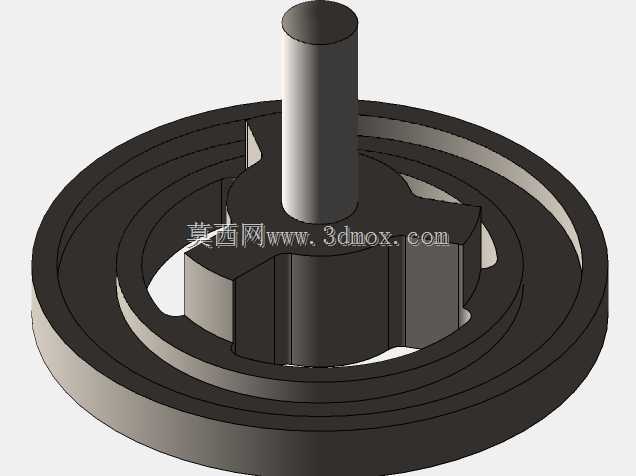

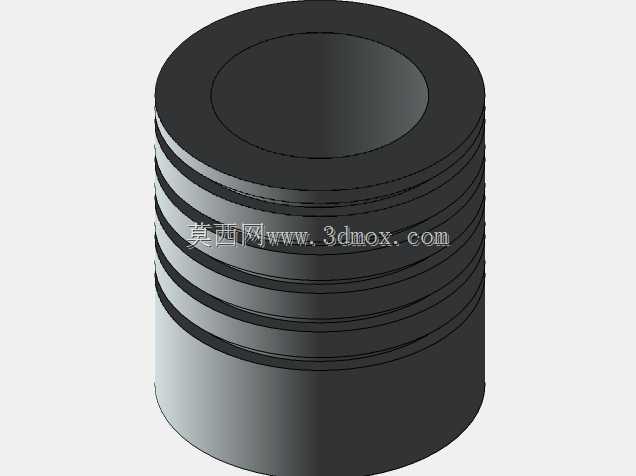

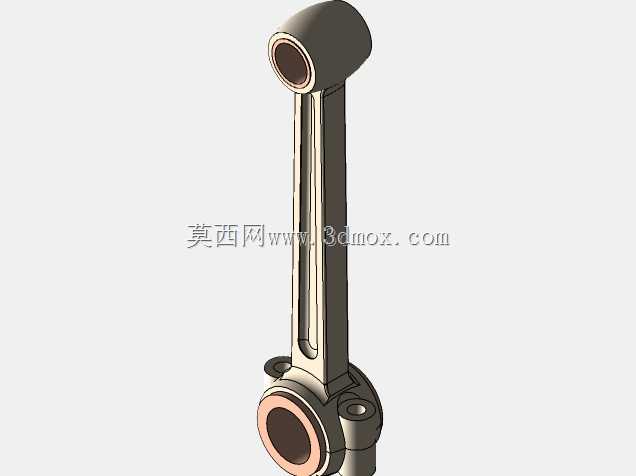

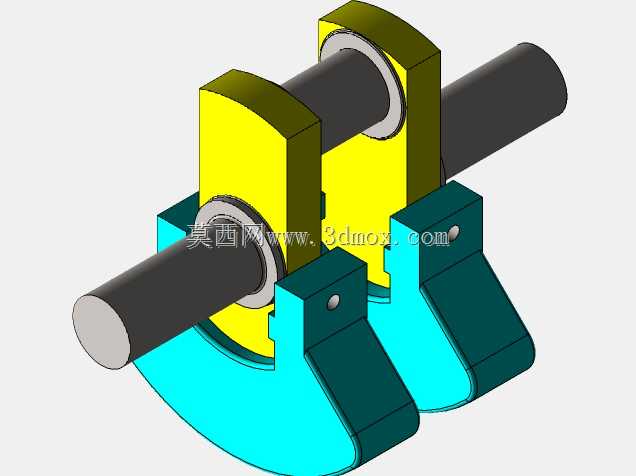

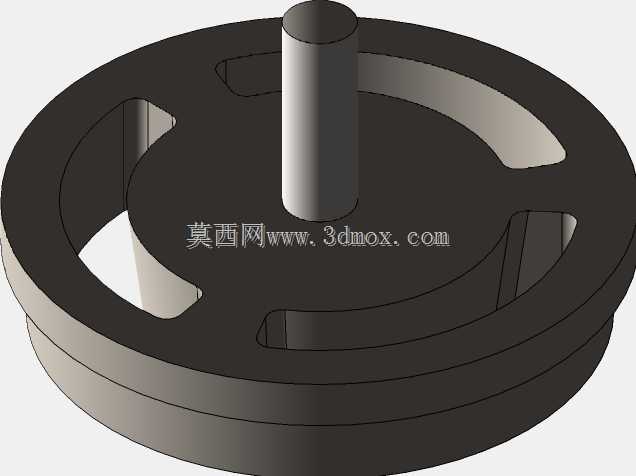

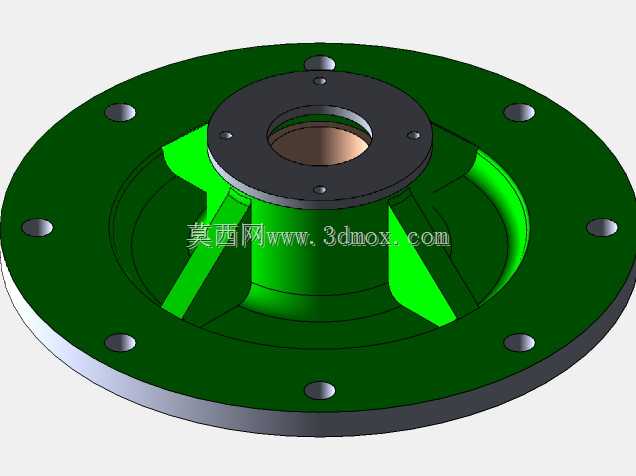

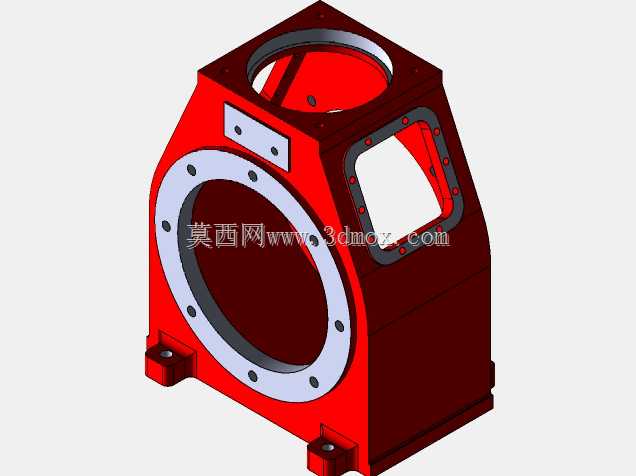

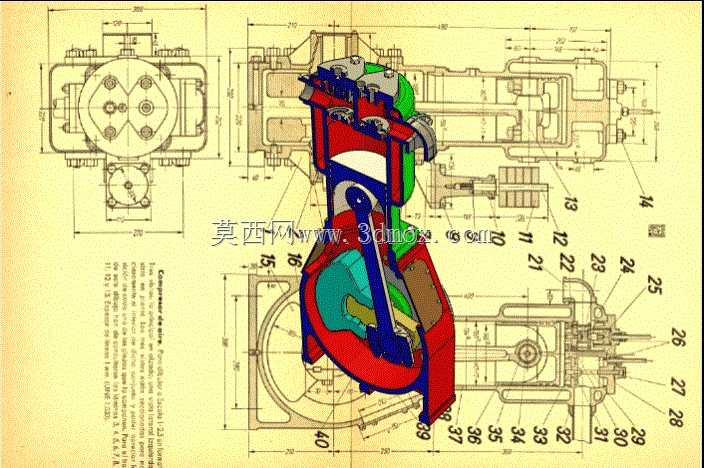

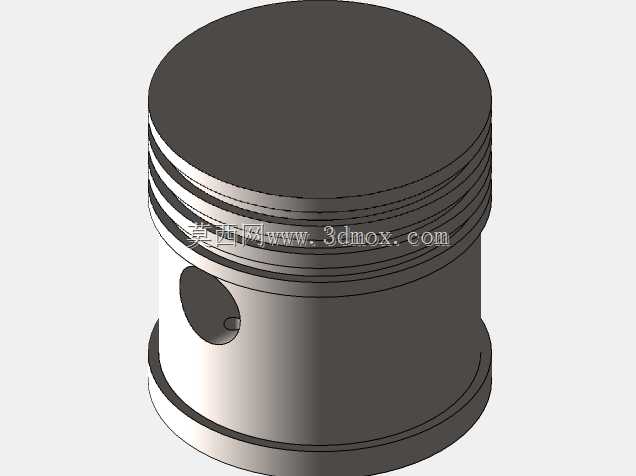

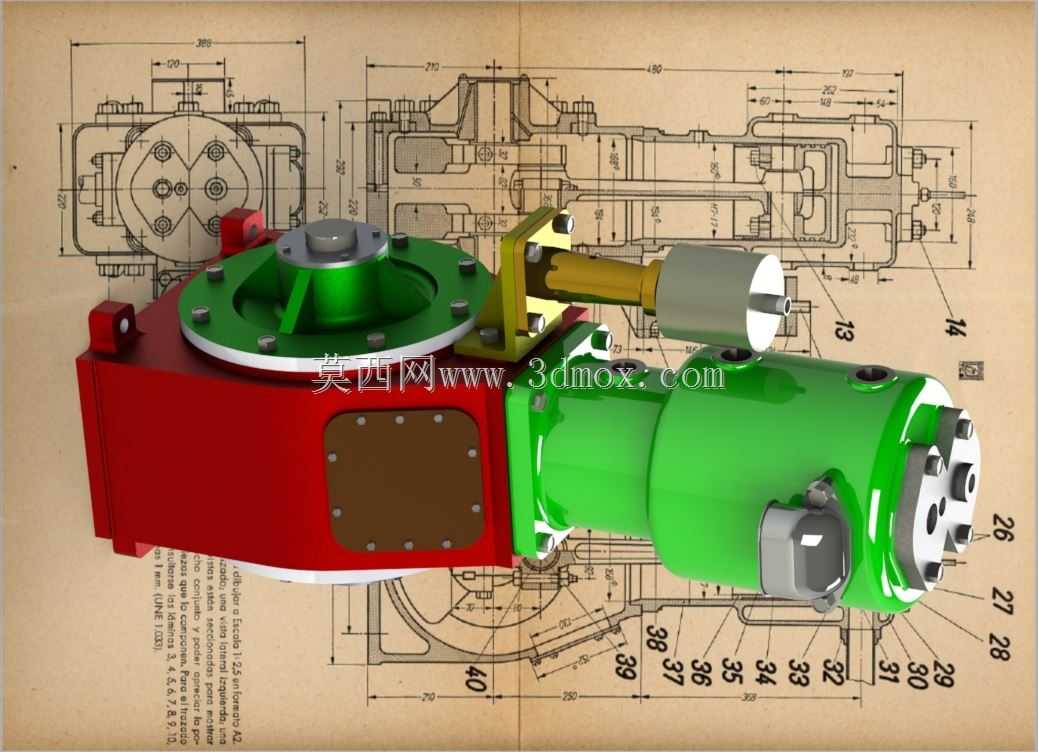

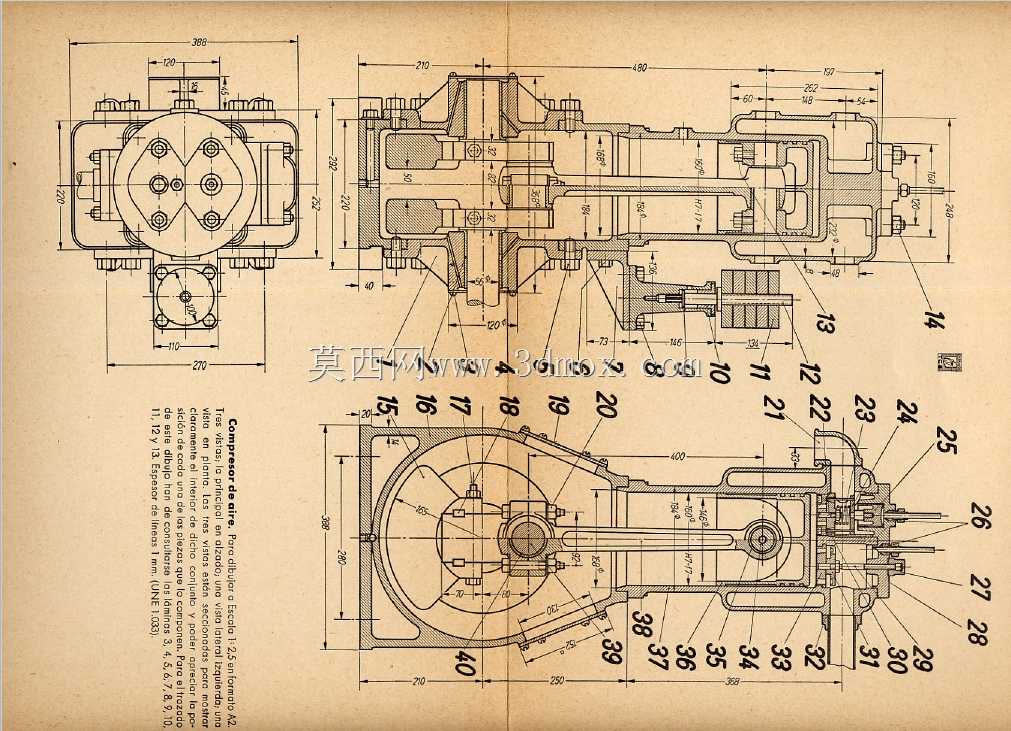

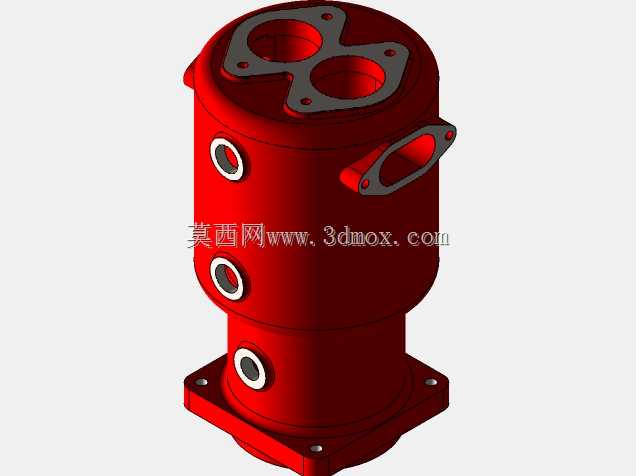

在工业气动系统、中小规模工艺气体增压场景中，往复式压缩机始终占据着不可替代的位置，这类依靠曲柄连杆机构将旋转运动转化为活塞往复直线运动的容积式设备，能够在较宽的压力区间内稳定输出高压介质，适配从车间气动工具供能、制冷循环介质压缩到特殊工艺气体输送的多元需求。这套卡雷拉斯索结构的压缩机模型，完整还原了经典往复压缩设备的核心传动与做功逻辑，从曲轴输入端的动力承接结构，到连杆十字头的运动转换单元，再到缸体内部的活塞组件、进排气阀组，每一处配合关系都按照实际工程装配逻辑搭建，没有做简化的结构省略，能够直接用于结构原理演示、传动路径校核以及同类型设备改型设计的参考。从安装边界来看，这类卧式布置的往复压缩机，整体重心沿曲轴轴向分布，底部安装基座的螺栓孔位需要匹配混凝土基础的预埋位置，缸体侧的进排气接口预留了标准法兰对接余量，曲轴输入端的轴伸尺寸适配常规联轴器的安装公差，不需要额外做轴端改造就能对接普通异步电机的输出端。设计层面上，这套结构采用了分体式缸体与曲轴箱的连接形式，检修时可以单独拆解缸盖部分更换活塞环与阀片，不需要完全拆解传动端的曲轴连杆组件，大幅降低了现场运维的拆装工作量；曲轴的平衡块配置完全按照往复惯性力与旋转惯性力的平衡计算结果布置，能够在额定转速下将整机振动控制在常规工业设备的允许范围内，不需要额外加装过于复杂的阻尼减振基座。缸体部分的冷却流道贴合缸壁做功区域布置，能够在连续运行时带走压缩过程产生的大部分热量，避免排气温度过高带来的密封件老化加速问题；进排气阀组采用了经典的网状阀片结构，启闭响应速度快，气流阻力损失小，适配中低转速下的连续压缩工况，阀片的限位结构做了圆角过渡处理，能够减少阀片启闭过程中的冲击应力，延长易损件的更换周期。在实际选型适配中，这类结构的压缩机更适合排气压力中等、流量稳定性要求较高的场景，比如小型化工装置的工艺气体循环、车间集中供气系统的高压补压、制冷机组的冷媒压缩单元，其传动端的润滑系统采用飞溅式与强制供油结合的形式，曲轴箱内的润滑油通过曲轴旋转带起的飞溅油雾润滑连杆大头轴承，十字头滑道部分则通过油道引出的压力油实现持续润滑，能够保证长时间连续运行下的摩擦副可靠性。
